TPL. Мощнейший теплообменный блок для сред с высокой и средней степенью вязкости

Серия TPL разработана специально для случаев применения в машино- и приборостроении (например, охлаждение гидравлических и моторных масел). Объем проточных каналов теплообменников данной серии до 80 % больше объема каналов аппаратов с классическими теплообменными пластинами. Благодаря специальным турбулентным пластинам, диагональному потоку сред и максимально широкому диаметру присоединений достигается огромная мощность теплопередачи.

По сравнению со стандартными теплообменниками при использовании сред с высокой степенью вязкости размеры аппаратов могут быть значительно меньше.

Среды:  масло / вода, вода / вода, газ / жидкость (конденсация), другие среды по запросу .

Применение

(нагревание, охлаждение, конденсация) отбор и регенерация тепла в машиностроении,
процессной и холодильной технике
а также в системах домашнего теплоснабжения,
например,

  • охлаждение смазочных масел
  • теплоцентрали
  • сепарация тепла конденсирующих потолков

Рабочие условия

  • макс. рабочее давление 30 бар
  • рабочая температура
  • мин. -160 .С
  • макс. +200 .С
  • тепловая мощность от 2,0 до 2000 кВт



Универсальный, применим для различных сред.
Примечание: паяные теплообменники не рекомендуется применять для следующих сред: морская вода, аммиак, силиконовые масла и среды, содержащие высокий процент хлоридов (исключение: серия NPL).









1: теплая сторона ВХОД
2: холодная сторона ВЫХОД
3: теплая сторона ВЫХОД
4: холодная сторона ВХОД

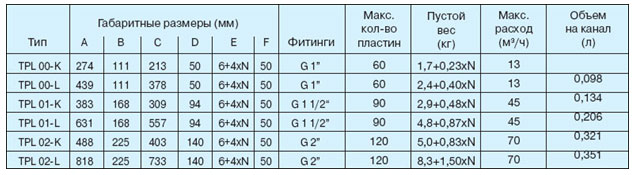

N- количество пластин
