Теплообменник НН№07

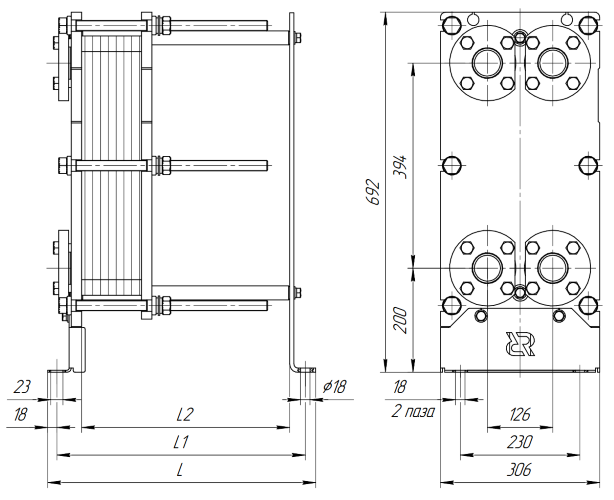

Тип теплообменника № рамы Размеры в миллиметрах Стяжные шпильки Кол-во пластин, шт. Макс. масса, кг.
L1 L2 L3 размер кол-во, шт
Расчетное давление 1,0 МПа (10 кгс/см2)
НН№07 общепромышленное/ специальное исполнение 1 515 478 400 М20 6 5-39 94
2 715 678 600 М20 6 40-75 115
3 915 878 800 М20 6 76-111 135
4 1115 1078 1000 М20 6 112-146 160
5 1615 1578 1500 М20 6 147-235 210
Расчетное давление 1,6 МПа (16 кгс/см2)
НН№07 общепромышленное/ специальное исполнение 1 520 483 400 М24 6 5-39 110
2 720 683 600 М24 6 40-75 130
3 920 883 800 М24 6 76-111 155
4 1120 1083 1000 М24 6 112-146 185
5 1620 1583 1500 М24 6 147-235 245

За получением технической консультации и технико-коммерческого предложений на оборудование РИДАН обращайтесь в офис АО "ИРИМЭКС" по телефонам +7 (495) 783-60-73 или +7 (495) 783-60-74 или по электронной почте info@irimex.ru

Теплообменное оборудование Ридан, Россия
