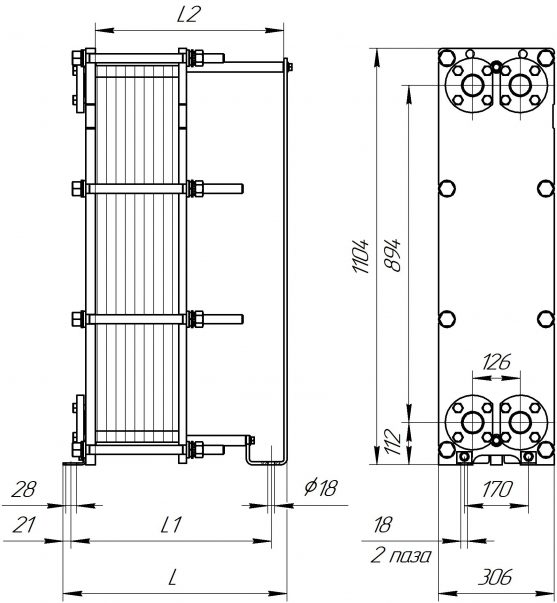

| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||
| L | L1 | L2 | размер | кол-во, шт. | ||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||
| НН№20 общепромышленное/ специальное исполнение | 1 | 293 | 231 | 200 | М20 | 8 | 5-17 | 140 |
| 2 | 393 | 331 | 300 | М20 | 8 | 18-39 | 145 | |
| 3 | 593 | 531 | 500 | М20 | 8 | 40-75 | 150 | |
| 4 | 693 | 631 | 600 | М20 | 8 | 76-111 | 155 | |
| 5 | 893 | 831 | 800 | М20 | 8 | 112-146 | 160 | |
| 6 | 1193 | 1131 | 1100 | М20 | 8 | 147-235 | 165 | |
| Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||
| НН№20 общепромышленное/ специальное исполнение | 1 | 293 | 231 | 200 | М24 | 8 | 5-17 | 140 |
| 2 | 393 | 331 | 300 | М24 | 8 | 18-39 | 145 | |
| 3 | 593 | 531 | 500 | М24 | 8 | 40-75 | 150 | |
| 4 | 693 | 631 | 600 | М24 | 8 | 76-111 | 155 | |
| 5 | 893 | 831 | 800 | М24 | 8 | 112-146 | 160 | |
| 6 | 1193 | 1131 | 1100 | М24 | 8 | 147-235 | 165 | |
