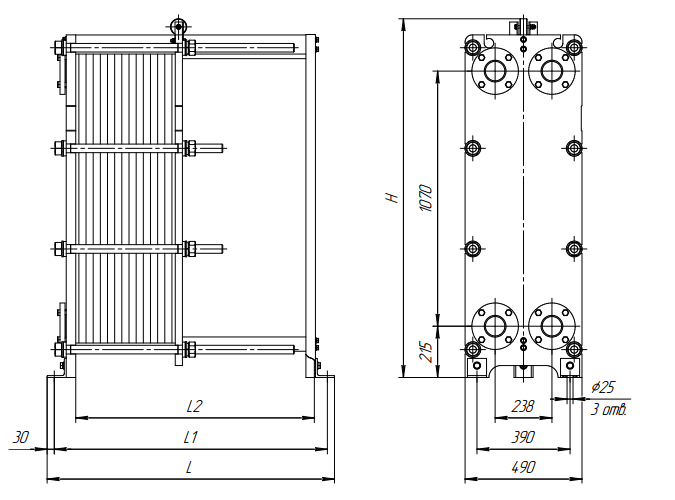

| теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||
| L | L1 | L2 | размер | кол-во, шт. | ||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||
| НН№37 общепромышленное/ специальное исполнение | 1 | 795 | 735 | 600 | М36 | 8 | 11-43 | 471 |
| 2 | 1195 | 1135 | 1000 | М36 | 8 | 44-109 | 631 | |
| 3 | 1695 | 1635 | 1500 | М36 | 8 | 110-193 | 833 | |
| 4 | 2195 | 2135 | 2000 | М36 | 8 | 194-276 | 1036 | |
| 5 | 2695 | 2635 | 2500 | М36 | 8 | 277-359 | 1250 | |
| Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||
| НН№37 общепромышленное/ специальное исполнение | 1 | 805 | 745 | 600 | М36 | 8 | 11-43 | 524 |
| 2 | 1205 | 1145 | 1000 | М36 | 8 | 44-109 | 685 | |
| 3 | 1705 | 1645 | 1500 | М36 | 8 | 110-193 | 886 | |
| 4 | 2205 | 2145 | 2000 | М36 | 8 | 194-276 | 1090 | |
| 5 | 2705 | 2645 | 2500 | М36 | 8 | 277-359 | 1303 | |
