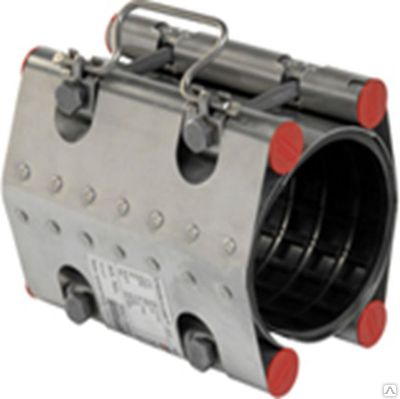

Ремонтные хомуты STRAUB-CLAMP 1 замок

Спецификация ремонтые хомуты STRAUB-CLAMP - 1 замок; L=100,200, 300, 400

Корпус: сталь нерж. AISI 304.

Болты стяжные: А2-70.

Болты закладные: AISI 304.

Уплотнение: EPDM.

Темп.: -30°С до +130 °С.

Среда: все виды водных растворов, канализационные стоки, воздух, твердые вещества, химические продукты (по запросу)

Уплотнение NBR

Темп.: -20°С до +80 °С

Среда: вода, природный газ, нефтепродукты, бензины, и другие углеводороды

Ремонтные хомуты STRAUB-CLAMP 1 замок длиной 100 мм

Хомуты для ремонта трубопроводов длиной 100 мм предназначены для надежного устранения повреждений на трубах из различных материалов (сталь, чугун, цемент, ПВХ, ПЭ). Поставляются диаметром от DN 44 до DN 225 со стандартной манжетой из NBR для среды: газ, вода, сточные воды.

Рабочее давление до 16 bar.

Диаметр от 44,0 - 225.0 мм.

Диапазон температур от -5° C до +40° C.

Диаметр	AD допуск, мм	Рабочее давление PS (бар)	Длина муфты, 1 стяжной болт	DV макс. на трубу (мм)	KV макс. на трубу (мм)	SW (мм)	Резьба (мм)
44	44-48	16	100	60	117	17	М10
48	48-52	16	100	64	120	17	М10
54	54-58	16	100	70	125	17	М10
60	60-67	16	100	79	127	17	М10
70	70-77	16	100	89	135	17	М10
75	75-81	16	100	95	138	17	М10
82	82-89	16	100	100	145	17	М10
87	87-95	16	100	107	149	17	М10
88	88-95	16	100	110	148	17	М10
95	95-104	16	100	116	155	17	М10
108	108-118	16	100	120	166	17	М10
113	113-123	16	100	135	171	17	М10
118	118-128	16	100	140	175	17	М10
120	120-131	16	100	143	176	17	М10
132	132-142	16	100	154	188	19	М12
135	135-145	16	100	157	191	19	М12
139	139-149	16	100	161	195	19	М12
145	145-155	16	100	167	201	19	М12
159	159-170	16	100	182	214	19	М12
167	167-178	16	100	190	221	19	М12
176	176-187	16	100	199	230	19	М12
193	193-203	16	100	215	247	19	М12
215	215-225	10	100	237	268	19	М12

ВАЖНО:

не применять в качестве соединения труб с различными диаметрами;
давление испытания = 1,5 х PS;
руководствоваться инструкцией по монтажу.
