Стационарный ультразвуковой доплеровский расходомер AVFM 6.1 предназначен для измерения скорости, уровня и объемного расхода различных неагрессивных жидкостей в открытых каналах трапецеидального, прямоугольного, яйцевидного сечения (с возможностью задания произвольного сечения пользователем), а также в незаполненных безнапорных трубопроводах круглого сечения.
Основные особенности
- Учет направления потока
- Возможность использования бесконтактных датчиков уровня для агрессивных и абразивных жидкостей
- Простая пятиклавишная система конфигурирования с помощью меню
- Ввод параметров канала или трубопровода
- Защита конфигурации паролем
- Энергонезависимая память для показаний сумматора и ведённых калибровочных параметров
- Температурная компенсация датчика
- Возможность увеличения длины кабеля между датчиком и контроллером до 150 м
Принцип работы

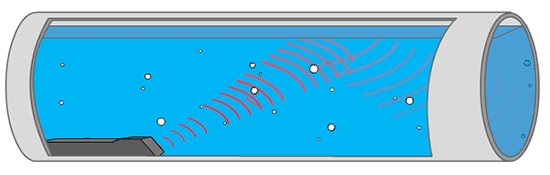

В принципе работы расходомера AVFM 6.1 лежит эффект Доплера (изменение частоты отраженного сигнала). Контроллер расходомера измеряет сдвиг частоты отраженного от поверхности сигнала датчика и определяет значение скорости жидкости. Другой сигнал, предназначенный для измерения уровня жидкости, направлен от установленного внизу датчика вертикально вверх и отражается от границы раздела жидкость/воздух. Показания скорости и уровня пересчитываются в контроллере в показания объемного расхода.

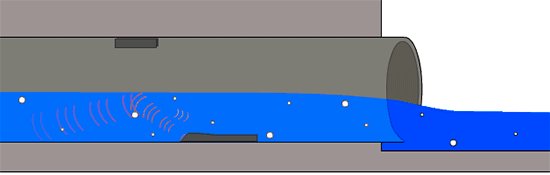

Для высокоаэрированных или турбулентных потоков применяется схема с отдельным ультразвуковым датчиком уровня. Он измеряет уровень путем передачи ультразвуковых импульсов через воздух на поверхность жидкости с точностью ± 0,25%. Наряду с датчиком уровня для измерения скорости воды используется погружной доплеровский датчик скорости.
Основные функции
- Измерение скорости, уровня и объемного расхода неагрессивных жидкостей
- Измерение в открытых каналах трапецеидального, прямоугольного, яйцевидного сечения (с возможностью задания произвольного сечения пользователем),
- Измерение в незаполненных безнапорных трубопроводах круглого сечения
- Имитация выходного токового сигнала пропорционально выбранному параметру
- Даталоггер (128 Мб, ~26 миллионов точек) со сбросом данных на флеш-память USB
- Передача данных по протоколам Modbus® RTU или HART через RS-485 (опция)
Технические характеристики
| Диапазон измерения скорости жидкости | в прямом направлении: 0,03...6,2 м/c в обратном направлении: до -1,5 м/c |
|---|---|
| Диапазон измерения уровня жидкости | 25,4...4570 мм 1); 203,2...3660 мм 2) |
| Погрешность* | ±2% показания или ±0,012 м/c, что больше (скорость) ±0,25% показания или ± 0,002 м что больше (уровень) |
| Нелинейность и воспроизводимость | ±0,1% (уровень); ±0,5% (скорость) |
| Форма поперечного сечения канала | Круглая, яйцевидная, трапецеидальная, прямоугольная или другая, заданная пользователем |
| Дисплей | ЖК-дисплей с подсветкой для отображения скорости, расхода или уровня, показаний сумматора, меню, состояния, уровня сигнала датчика |
| Клавиатура | пятиклавишная тактильная мембранная |
| Аналоговые выходы (расход, скорость, уровень) | 3 выхода: 4...20 мА (гальванически изолированные, макс. нагрузка 1000 Ом) или 0...5 В, выбор через меню |
| Релейные выходы | 2 реле с одной группой переключающих контактов (30 В, 5 А) |
| Питание контроллера | ~100...240 В, 10 ВА, 50/60 Гц; по заказу =9...32 В, 10Вт |
| Степень защиты контроллера | IP66 (NEMA4X) |
| Рабочая температура датчика | -15...+80°С (для датчика скорости QZ02L) -40...+65°С (для датчика уровня PZ12-LP) |
| Рабочая температура контроллера 3) | -20...+60°С (до -40°С с обогревом, ~100...240 В, 15 ВА) |
| Габариты контроллера | 278 х 188 х 130 мм |
| Масса | 4,5 кг |
Схемы установки
Вариант 1 Вариант 2
