Портативный анализатор влажности XPDM представляет собой переносной прибор с автономным источником питания, сконструированный для измерений влажности различных газов. Существует обычное и искробезопасное исполнения прибора.
К преимуществам анализатора следует отнести малые габариты и вес, быструю подготовку к работе, автоматическую проверку диапазона и простоту управления.
Основные применения этого анализатора влажности включают в себя анализ влажности различных технологических газов в нефтехимической промышленности, инструментального воздуха, сварочных газов, изолирующих газов высоковольтных переключателей и трансформаторов, измерение влажности в установках разделения воздуха при транспортировке природного газа и многие другие.
Система хранения сенсора в сухом состоянии
Поскольку данный анализатор влажности основан на применении чувствительного элемента из Al2O3, а сенсор, основанный на данной технологии, впитывает молекулы воды быстрее, чем испаряет, рекомендуется хранить чувствительный элемент при влажности меньшей, чем влажность измеряемого газа.

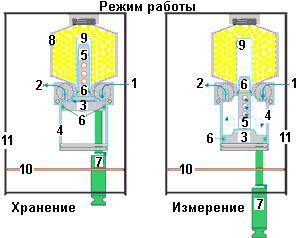

Чтобы достичь минимального времени отклика, в приборе XPDM реализована система хранения чувствительного элемента в сухом состоянии, изображенная на рисунке.
Когда прибор не используется, сенсор 5 автоматически помещается в камеру с влагопоглотителем 8, где из него удаляется практически вся влага. При подключении портативного анализатора влажности XPDM к процессу даже небольшое избыточное давление, возникающее при попадании измеряемого газа 1, выталкивает сенсор из полости картриджа с влагопоглотителем 9 в рабочую зону, ограничиваемую корпусом 4. Этот простой механизм позволяет значительно уменьшить время выхода прибора на показания при измерении газов с влажностью от -40 °С точки росы и ниже.
Для удобства картридж с влагопоглотителем выполнен в виде цельной емкости, позволяющей легко осуществить его замену в любых условиях.
Конструкция измерительной ячейки
Все внутренние поверхности ячейки, контактирующие с пробой, изготовлены из электрополированной нержавеющей стали 316SS, исключающей возможность поглощения влаги, уплотнения внутри прибора выполнены из тефлона (PTFE).
Измерительная ячейка рассчитана на расход газа до 20 л/ мин. Изменение расхода в пределах этого диапазона не оказывает влияние на точность измерений.
Питание и выходы
Питание анализатора влажности обеспечивает 9V батарея, с такой батареей прибор может работать до 100 часов. Для предотвращения разряда батареи используется функция автоотключения прибора, когда измерения не выполняются. По требованию прибор оснащается внешними разъёмами для подключения сетевых адаптеров 220/50 VAC, 15 - 24 VDC и информационных выходов 0/4-20 мА или RS 232.
Интерфейс
Портативный анализатор влажности XPDM обладает простым интерфейсом – всего четыре сенсорные кнопки позволяют изменять единицы измерений, вводить давление и получать пересчитанный результат, отображать значение температуры и т. д.
Дополнительные приспособления и аксессуары
В комплект базовой поставки входят: Портативный анализатор влажности XPDM с установленной новой батареей питания, картриджем с влагопоглотителем, без выходов 0/4-20 мА или RS232 и без разъема для подключения сетевого питания 220/50 В AC. Также включен набор переходников, ротаметр, монтируемый на корпусе, калибровочная помпа и ремень для переноски прибора.
Поскольку базовая комплектация прибора рассчитана на давление до 7 бар, использование его в условиях производства, где рабочие давления, как правило, выше, возможно только при использовании системы отбора пробы, монтируемой прямо на корпус. Такая система может состоять из фильтра, регулятора давления, ротаметра, компенсационной спирали. Кроме этого, имеется специальный гликолевый фильтр, позволяющий удалять остатки триэтиленгликоля при анализе влажности природного газа после систем осушки.
