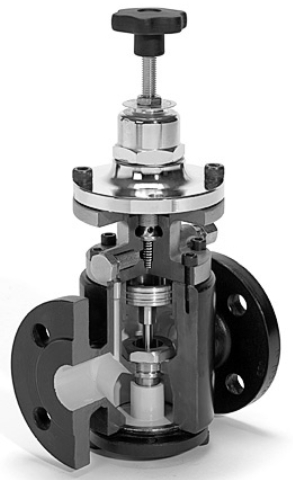

PRV47/47I Клапан редукционный пилотный ADCA DN15-80

ADCA PRV47 редукционный клапан с пилотным управлением предназначен для работы на таких рабочих средах, как пар, сжатый воздух, азот и другие газы.

Основные свойста:
  • присоединение: фланцы, резьба;
  • надежная конструкция из углеродистой или нержавеющей стали;
  • подходит для тяжелых условий эксплуатации;
  • поршневое управление штоком клапана;
  • закаленный плунжер;
  • внутренних систем водоснабжения;
  • коммерческих и промышленных объектов от колебаний давления на входе;
Редукторы давления используются в том случае, если в трубопроводной сети, несмотря на колебания давления на входе, необходимо поддерживать строго определенное давление на выходе.
  • снабжение питьевой водой в соответствии с DIN 1988;
  • эксплуатация систем водоснабжения в промышленности и строительстве;
  • снегогенераторов;
  • противопожарное оборудование и системы пожаротушения;
  • судостроение и судовое оборудование.

CE Маркировка (PED - Европейские нормы 97/23/EC)
PN 40 Категория
DN15 - DN32 SEP - ст. 3, параграф 3
DN40 - DN80 1 (CE Маркировка)

Опции:
Мягкое уплотнение плунжера для газов и пара. Специальная конструкция на низкое давление. Дренажный штуцер в нижней крышке Плунжер и седло с наплавкой стеллитом.

Применение: насыщенный пар, сжатый воздух и другие газы
Обозначение моделей: PRV47 – стандартная модель на пар PRV47G - сжатый воздух и газы
Типоразмеры: DN15 – DN50 PN40
Установка: -10 °C до + 130°C

Данные для заказа:
Входящее давление: до 30 бар. Давление на выходе: от 0,5 до 15 бар в зависимости от исполнения.

Выбор:
Типоразмер клапана никогда не подбирается по диаметру трубопровода, на котором устанавливается он выбирается по расходу и среде. См.таблицу расчета клапанаили обратитесь к поставщику

Данные
Макс. входное давление:25 бар (пар) 31 бар (воздух).
Макс. выходное давление: 17 бар.

Мин. выходное давление:
0,35 бар* * 0,07 бар с крышкой на низкое давление (ограничение по давлению на входе – 7 бар). Давление и температура могут меняться, если используется мягкое седло или поршневые кольца./span>

Полезная информация по выбору:
Крышка на низкое давл. должна быть установлена для Рвых. от 0,07 до 0,5 бар 2 регулятора параллельно должны устанавливаться на больших системах с расходом менее 10% от максимума. Если расход неизвестен, то его можно примерно определить по размерам труб или по потребности в тепле – консультируйтесь. Импульсную трубку рекомендуется устанавливать минимум в 1м после клапана.
