Спускной клапан ARAKO B10.3 PN 63–500

Спускной клапан ARAKO B10.3 предназначен для удаления котельного шлама, осадка и загрязнённой котловой воды из паровых котлов и другого энергетического оборудования.

Клапан применяется в системах периодической продувки котлов и позволяет удалять загрязнения, накапливающиеся в нижних участках котельного оборудования в процессе эксплуатации.

ARAKO B10.3 рассчитан на работу при высоком давлении и температуре и применяется на энергетических, промышленных и котельных установках.

Конструкция и особенности

Спускной клапан ARAKO B10.3 имеет прочную конструкцию, рассчитанную на эксплуатацию в тяжёлых условиях при высоких давлениях и температурах.

Клапан выпускается для номинальных диаметров DN 10–50 и номинального давления PN 63–500.

Максимальная рабочая температура в зависимости от материала исполнения достигает +580 °C.

Для изготовления корпуса применяются материалы 1.0460, 1.7335, 1.7383 и 1.4571. Исполнение из материала 1.4571 применяется до PN 400.

В зависимости от требований трубопроводной системы клапан может поставляться с фланцевым присоединением или концами под приварку.

Управление осуществляется вручную при помощи маховика.

Технические характеристики

Производитель: ARAKO

Модель: B10.3

Тип арматуры: спускной клапан

Номинальный диаметр: DN 10–50

Номинальное давление: PN 63–500

Рабочая температура: от −10 до +580 °C

Рабочая среда: загрязнённая и мутная котельная вода, котельный шлам и осадок

Материалы корпуса: 1.0460, 1.7335, 1.7383, 1.4571

Материал 1.4571: исполнение до PN 400

Присоединение: фланцевое или под приварку

Управление: ручное, маховик

Назначение: удаление котельного шлама, осадка и загрязнённой котловой воды

Применение

Спускной клапан ARAKO B10.3 применяется в:

• паровых котлах;
• энергетических котельных установках;
• промышленных котельных;
• парогенераторном оборудовании;
• системах периодической продувки котлов;
• трубопроводах высокого давления.

В процессе работы котельного оборудования твёрдые частицы, соли и другие загрязнения могут накапливаться в нижней части котла в виде шлама и осадка.

ARAKO B10.3 позволяет выполнять контролируемый спуск загрязнённой котловой воды и удаление накопившегося осадка, способствуя поддержанию нормального режима эксплуатации оборудования.

Варианты исполнения

Спускной клапан ARAKO B10.3 подбирается в зависимости от рабочих параметров установки.

При подборе учитываются:

• номинальный диаметр DN;
• номинальное давление PN;
• рабочая температура;
• материал корпуса;
• характеристики рабочей среды;
• тип присоединения;
• требования проекта и условия эксплуатации.

Доступны исполнения с фланцевым присоединением и присоединением под приварку.

Различные варианты материалов корпуса позволяют подобрать клапан для конкретных значений давления и температуры.

Подбор и заказ

Для правильного подбора спускного клапана ARAKO B10.3 рекомендуется указать номинальный диаметр DN, номинальное давление PN, рабочую температуру, характеристики рабочей среды, требуемый материал корпуса и тип присоединения.

АО «ИРИМЭКС» выполняет подбор и поставку спускных клапанов ARAKO B10.3 и другой промышленной трубопроводной арматуры ARAKO по техническому заданию заказчика.

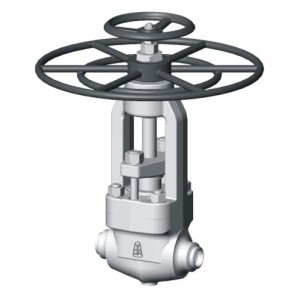

Спускной клапан Arako B10.3
