Задвижка ARAKO S25 PN 10–25 DN 40–500

Задвижка ARAKO S25 предназначена для полного открытия или перекрытия потока рабочей среды в промышленных и энергетических трубопроводных системах.

Модель применяется для воды, пара, газов и других рабочих сред, используемых в энергетике и промышленности.

ARAKO S25 выпускается для номинальных диаметров DN 40–500 и номинального давления PN 10–25. Диапазон рабочих температур составляет от −50 до +200 °C.

Задвижка может поставляться с фланцевым присоединением, концами под приварку или в комбинированном исполнении.

Конструкция и особенности

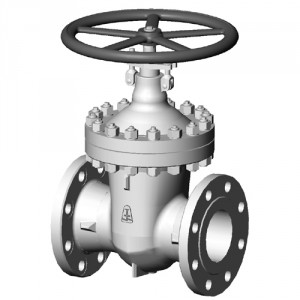

ARAKO S25 представляет собой клиновую запорную задвижку с гибким клином.

Конструкция рассчитана преимущественно на работу в двух положениях — полностью открытом или полностью закрытом. Использование задвижки для длительного регулирования расхода рабочей среды не рекомендуется.

Модель оснащена вращающимся невыдвижным шпинделем и ручным управлением при помощи маховика.

Гибкий клин позволяет компенсировать небольшие температурные и конструктивные деформации уплотнительных поверхностей и обеспечивает надёжное перекрытие трубопровода.

В зависимости от исполнения конструкция может оснащаться дополнительными элементами, включая байпас и дренажное устройство.

Технические характеристики

Производитель: ARAKO

Модель: S25

Тип арматуры: клиновая запорная задвижка

Номинальный диаметр: DN 40–500

Номинальное давление: PN 10–25

Рабочая температура: от −50 до +200 °C

Рабочие среды: вода, пар, газ и другие среды энергетических установок

Основные материалы корпуса: 1.0619, 1.4408

Специальные материалы: по запросу

Присоединение: фланцевое, под приварку или комбинированное

Управление: ручное, маховик

Запорный элемент: гибкий клин

Шпиндель: вращающийся невыдвижной

Назначение: полное перекрытие потока рабочей среды

Материалы исполнения

Задвижка ARAKO S25 выпускается в различных материальных исполнениях для работы с разными средами и температурными режимами.

Основные материалы корпуса:

• GP240GH / 1.0619;

• GX5CrNiMo19-11-2 / 1.4408.

Материал корпуса и внутренних деталей выбирается в зависимости от рабочей среды, номинального давления, температуры и требований проектной документации.

Для специальных условий эксплуатации возможно изготовление отдельных элементов из других материалов по согласованию с производителем.

Рабочие среды

ARAKO S25 может применяться для:

• воды;

• горячей воды;

• пара;

• газов;

• других рабочих сред энергетических и промышленных установок, совместимых с материалами задвижки.

При подборе исполнения необходимо учитывать химические свойства среды, рабочую температуру, давление и требования к коррозионной стойкости материалов.

Варианты присоединения

Задвижка ARAKO S25 может поставляться с различными вариантами присоединения к трубопроводу:

• фланцевое;

• под приварку;

• комбинированное.

Фланцевое исполнение удобно для монтажа и последующего обслуживания оборудования.

Исполнение под приварку применяется в системах, где предъявляются повышенные требования к герметичности соединения с трубопроводом.

Конкретный вариант присоединения выбирается в соответствии с проектной документацией и параметрами трубопровода.

Дополнительные исполнения

В зависимости от требований проекта задвижка ARAKO S25 может предусматривать дополнительные конструктивные решения:

• байпас;

• дренажную пробку;

• специальные уплотнения;

• специальные материалы отдельных деталей;

• специальные присоединительные размеры.

Необходимость дополнительного оснащения определяется параметрами трубопроводной системы и условиями эксплуатации.

Применение

Задвижки ARAKO S25 применяются на объектах:

• тепловой энергетики;

• промышленных котельных;

• систем теплоснабжения;

• паровых трубопроводов;

• систем водоснабжения;

• промышленных технологических установок;

• газовых трубопроводов;

• энергетических предприятий;

• химической и нефтехимической промышленности при совместимости материалов с рабочей средой.

ARAKO S25 подходит для трубопроводных систем, где требуется надёжное полное перекрытие потока при номинальном давлении до PN 25 и температуре рабочей среды до +200 °C.

Стандарты

Конструкция задвижки ARAKO S25 соответствует требованиям европейской Директивы 2014/68/EU и стандарта EN 1984.

Испытания арматуры выполняются в соответствии с EN 12266-1.

Подбор и заказ

Для правильного подбора задвижки ARAKO S25 необходимо указать номинальный диаметр DN, номинальное давление PN, рабочую температуру, тип рабочей среды, требуемый материал корпуса и вариант присоединения к трубопроводу.

АО «ИРИМЭКС» осуществляет подбор и поставку задвижек ARAKO S25 и другой промышленной трубопроводной арматуры ARAKO по техническому заданию заказчика.
