Переключающие клапаны AST RV-6000 — трехходовые устройства для управления направлением потока в трубопроводных системах. Основное назначение клапанов — подключение двух предохранительных клапанов к одной системе, находящейся под давлением.
Конструкция RV-6000 позволяет одновременно иметь один предохранительный клапан в рабочем состоянии, а второй — в резерве. Благодаря этому техническое обслуживание или замена одного из предохранительных клапанов могут выполняться без необходимости полной остановки защищаемой технологической установки.
Переключающие устройства AST применяются в промышленных системах, где особенно важны непрерывность технологического процесса, надежность защиты от избыточного давления и минимальное время простоя оборудования.
Назначение переключающих клапанов AST
Переключающий клапан RV-6000 используется совместно с предохранительными клапанами и позволяет выбирать, какой из них подключен к защищаемой системе.
Такое решение дает возможность:
- постоянно поддерживать один предохранительный клапан в рабочем состоянии;
- держать второй клапан в резерве;
- выполнять техническое обслуживание без остановки всей установки;
- снизить риск незапланированного простоя;
- повысить эксплуатационную готовность технологического оборудования;
- обеспечить безопасное переключение между рабочим и резервным клапаном.
RV-6000 может устанавливаться непосредственно перед предохранительными клапанами либо использоваться в комбинации с переключающими клапанами на входе и выходе. В соответствующих схемах применяется механическая блокировка, предотвращающая ошибочное положение органов управления.
Переключающий клапан RV-6000 для двух предохранительных клапанов
Одно из ключевых применений AST RV-6000 — организация резервирования предохранительной арматуры.
В стандартной схеме один предохранительный клапан работает и защищает систему от превышения давления, тогда как второй находится в резерве. При необходимости проведения обслуживания рабочий клапан можно отключить и перевести поток на резервный.
Это особенно важно для непрерывных производств, где остановка технологической линии может привести к значительным экономическим потерям.
Использование переключающего устройства позволяет организовать обслуживание предохранительной арматуры с минимальным влиянием на работу оборудования.

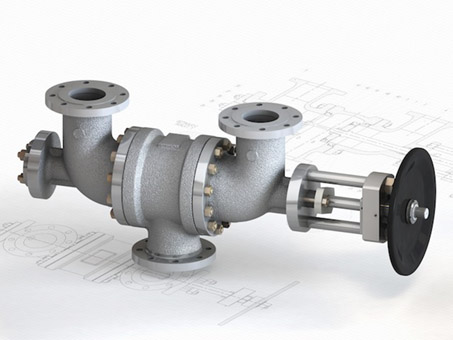

Конструкция AST RV-6000
RV-6000 имеет трехходовую конструкцию, обеспечивающую переключение потока между подключенными направлениями.
При разработке устройства особое внимание уделено снижению гидравлического сопротивления. Проходное сечение клапана превышает размеры входных и выходных патрубков, благодаря чему удается минимизировать падение давления при прохождении рабочей среды.
Конструкция также предусматривает удобный доступ к основным элементам. Быстросъемные седла упрощают демонтаж и позволяют сократить продолжительность технического обслуживания.
Преимущества переключающих клапанов AST
Основные преимущества RV-6000:
- возможность подключения двух предохранительных клапанов к одной системе;
- наличие рабочего и резервного клапана;
- минимальное падение давления;
- увеличенное проходное сечение;
- простая конструкция;
- удобный монтаж и демонтаж;
- быстросъемные седла;
- сокращение времени технического обслуживания;
- возможность применения в системах с высокими температурами;
- возможность работы с криогенными средами;
- возможность применения для опасных и токсичных рабочих сред;
- установка дополнительных устройств управления и контроля.
Технические характеристики AST RV-6000
| Параметр | Характеристика |
| Производитель | AST S.p.A. |
| Модель | RV-6000 |
| Тип | Переключающий трехходовой клапан |
| Назначение | Переключение потока между направлениями |
| Основное применение | Подключение двух предохранительных клапанов |
| Размер | От 3/4" до 16" |
| Максимальный класс давления | ASME Class 2500 |
| Материалы | Углеродистая сталь, легированная сталь, Hastelloy, Monel и другие по запросу |
| Привод | Пневматический или электрический, опционально |
| Контроль положения | Концевые выключатели, опционально |
| Герметизация штока | Сильфонное исполнение, опционально |
| Рабочие условия | Высокие температуры, криогенные и другие специальные среды |
Фактическое исполнение клапана определяется параметрами конкретной технологической системы и требованиями к рабочей среде.
Материалы изготовления
Для производства переключающих клапанов AST RV-6000 могут использоваться различные конструкционные материалы.
В зависимости от условий эксплуатации доступны:
- углеродистая сталь;
- легированная сталь;
- Hastelloy;
- Monel;
- специальные материалы по запросу.
Выбор материала выполняется с учетом температуры, давления и химических свойств рабочей среды. Для агрессивных и коррозионных продуктов могут применяться специальные сплавы.
Дополнительное оснащение RV-6000
Для интеграции переключающего клапана в автоматизированную технологическую систему доступны дополнительные устройства.
Клапан может комплектоваться:
- концевыми выключателями для контроля положения;
- пневматическим приводом;
- электрическим приводом;
- сильфонным уплотнением штока для повышения герметичности.
Конкретная комплектация определяется требованиями проекта и схемой автоматизации объекта.
Где применяются переключающие клапаны AST
AST RV-6000 предназначены для промышленных технологических систем, в которых необходимо обеспечить резервирование предохранительной арматуры и возможность обслуживания без длительной остановки оборудования.
Клапаны могут использоваться в системах:
- нефтегазовой промышленности;
- химического производства;
- нефтеперерабатывающих предприятий;
- энергетических установок;
- технологических линий высокого давления;
- установок с высокотемпературными средами;
- криогенных систем;
- производств, работающих с опасными и токсичными веществами.
Благодаря различным материалам изготовления и вариантам исполнения RV-6000 можно адаптировать к широкому диапазону технологических условий.
Переключающие клапаны для систем высокого давления
AST RV-6000 рассчитаны на применение в системах с высокими требованиями к надежности и могут выполняться для давления до ASME Class 2500.
При проектировании системы важно учитывать не только номинальный размер и класс давления, но и фактические параметры рабочей среды, требуемую пропускную способность, температуру и схему подключения предохранительных клапанов.
Для каждого проекта конфигурация переключающего устройства подбирается индивидуально.
Стандарты AST RV-6000
Переключающие клапаны AST проектируются с учетом международных стандартов и нормативных требований, применяемых к промышленной трубопроводной арматуре.
Для RV-6000 указаны следующие стандарты:
- EN 12516;
- EN 1092;
- ASME B16.34;
- ASME B16.5;
- ASME Section VIII;
- IEC 60534.
Как выбрать переключающий клапан AST
Для подбора AST RV-6000 необходимо учитывать параметры защищаемой системы и установленных предохранительных клапанов.
Рекомендуется предоставить:
- рабочую среду;
- рабочее давление;
- давление настройки предохранительных клапанов;
- рабочую температуру;
- требуемый расход;
- диаметр трубопровода;
- класс давления;
- материал корпуса;
- тип присоединения;
- схему установки;
- необходимость резервирования двух предохранительных клапанов;
- требования к приводу и контролю положения.
На основании этих данных определяется подходящее исполнение RV-6000 и необходимая комплектация.
Купить переключающий клапан AST RV-6000
Переключающий клапан AST RV-6000 — решение для систем, в которых требуется обеспечить резервирование двух предохранительных клапанов и повысить эксплуатационную готовность технологического оборудования.
Трехходовая конструкция, увеличенное проходное сечение, широкий диапазон размеров от 3/4" до 16", исполнение до ASME Class 2500 и возможность оснащения пневматическим или электрическим приводом позволяют использовать RV-6000 в различных промышленных установках.
Для подбора клапана AST необходимо предоставить параметры рабочей среды, давления, температуры, расхода и схему подключения предохранительной арматуры. По этим данным можно определить оптимальную конфигурацию оборудования и подготовить предложение на поставку.
