Предохранительный клапан AST SMS-7100 — промышленный пружинный клапан прямого действия с полным соплом, разработанный преимущественно для защиты паровых котлов и другого оборудования от превышения допустимого давления.

Модель SMS-7100 предназначена прежде всего для работы с насыщенным и перегретым паром. Клапан также может использоваться с газообразными средами при соответствующем подборе исполнения.

Конструкция с двойным кольцом обеспечивает эффективное управление характеристиками срабатывания и позволяет ограничить превышение давления до 3%. Гибкая конструкция седла способствует высокой герметичности после срабатывания и снижает необходимость в частом техническом обслуживании.

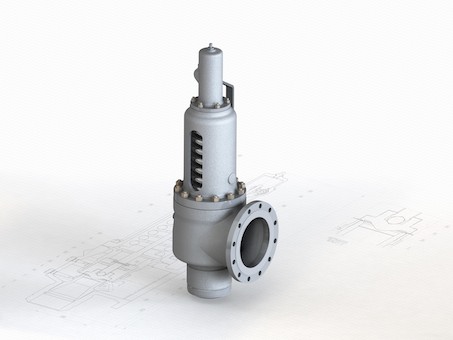

Предохранительный клапан SMS-7100 для пара

AST SMS-7100 относится к специализированным предохранительным клапанам для паровых систем. Основная область применения — паровые котлы, энергетические установки и технологические системы, в которых необходимо надежно предотвратить опасное повышение давления.

Клапан автоматически открывается при достижении заданного давления и отводит избыточную рабочую среду. После нормализации параметров системы запорный механизм возвращается в закрытое положение.

Благодаря прямому принципу действия клапан выполняет функцию защиты без необходимости использования отдельной управляющей системы.

Основные преимущества AST SMS-7100

Предохранительный клапан SMS-7100 имеет ряд конструктивных особенностей, которые делают его подходящим для эксплуатации в паровых установках:

• полнопроходное сопло;
• пружинный механизм прямого действия;
• специальная конструкция для работы с паром;
• двойное кольцо для управления характеристиками срабатывания;
• ограничение превышения давления до 3%;
• эффективное закрытие после сброса;
• гибкая конструкция седла;
• высокая герметичность;
• снижение затрат на техническое обслуживание;
• сокращение времени ремонта;
• фланцевое или приварное исполнение входного патрубка;
• возможность установки дополнительных устройств.

Конструкция клапана SMS-7100

SMS-7100 имеет пружинную конструкцию и относится к предохранительным клапанам прямого действия.

Одной из ключевых особенностей модели является двойное кольцо. Оно позволяет контролировать рабочие характеристики клапана и обеспечивает требуемое поведение при достижении установленного давления.

Гибкая конструкция седла диска способствует надежному закрытию клапана после завершения сброса рабочей среды. Это помогает уменьшить износ уплотнительных поверхностей и сократить объем последующего обслуживания.

Фланцевое и приварное исполнение

В зависимости от требований технологической системы предохранительный клапан AST SMS-7100 может поставляться с различными вариантами входного присоединения.

Доступны:

• фланцевое входное соединение;
• приварной входной патрубок.

Выбор исполнения зависит от конструкции защищаемого оборудования, типа трубопровода и требований проектной документации.

Рабочая среда

Основное назначение SMS-7100 — защита систем, работающих с паром.

Клапан может использоваться в:

• паровых котлах;
• парогенераторах;
• энергетических установках;
• технологических паропроводах;
• промышленных паровых системах;
• установках, где требуется автоматический сброс избыточного давления.

Модель также подходит для определенных газовых применений при условии соответствующего технического расчета и выбора исполнения.

Давление настройки

Диапазон настройки давления для AST SMS-7100 составляет:

до 206 бар.

Конкретное значение давления настройки определяется параметрами защищаемого оборудования и требованиями технологического процесса.

При подборе клапана необходимо учитывать рабочее давление системы, допустимое давление защищаемого оборудования, характеристики рабочей среды и требуемую производительность сброса.

Температура эксплуатации

Предохранительный клапан SMS-7100 рассчитан на работу при температуре рабочей среды:

до +566 °C.

Благодаря этому модель подходит для применения в высокотемпературных паровых установках и энергетическом оборудовании.

Параметры срабатывания

Для клапана SMS-7100 предусмотрено ограничение превышения давления:

3% или 0,14 бар.

Параметр продувки составляет:

4% или 0,28 бар.

Фактические значения выбираются в зависимости от условий эксплуатации и требований к защищаемой системе.

Пропускная способность

Для SMS-7100 предусмотрены проходные отверстия от D до T.

При выборе предохранительного клапана необходимо учитывать не только диаметр присоединения, но и требуемую пропускную способность.

Расчет выполняется с учетом:

• давления настройки;
• рабочего давления;
• температуры;
• расхода пара;
• свойств рабочей среды;
• давления на выходе;
• требуемого объема сброса.

Правильно рассчитанная пропускная способность позволяет обеспечить эффективную защиту котла или технологической установки при аварийном повышении давления.

Материалы изготовления

Стандартные варианты исполнения AST SMS-7100 предусматривают применение:

• углеродистой стали;
• легированной стали;
• специальных материалов по запросу.

Материал выбирается с учетом температуры, давления и условий эксплуатации клапана. Для сложных технологических процессов возможно изготовление оборудования в специальном материальном исполнении.

Дополнительные опции

Для адаптации SMS-7100 к конкретным условиям эксплуатации доступны дополнительные элементы.

Возможна установка:

• подъемного рычага;
• испытательного зажима;
• оребренного капота;
• усиленного седла.

Необходимость использования дополнительных компонентов определяется характеристиками защищаемой системы и требованиями проекта.

Размеры предохранительного клапана SMS-7100

Клапаны SMS-7100 выпускаются в широком диапазоне присоединительных размеров.

Размер входного патрубка:

NPS 1–8.

Размер выходного патрубка:

NPS 1 1/2–12.

Класс давления — до:

ASME Class 2500.

Такой размерный ряд позволяет применять SMS-7100 как на компактных паровых установках, так и на крупном промышленном оборудовании.

Предохранительный клапан SMS-7100 для паровых котлов

Одним из основных назначений модели является защита паровых котлов от избыточного давления.

В котельных установках предохранительный клапан является важным элементом системы безопасности. При превышении установленного давления он обеспечивает автоматический сброс пара, предотвращая дальнейшее повышение давления в защищаемом объеме.

SMS-7100 разработан с учетом специфики паровых систем и может применяться в соответствии с требованиями ASME Section I.

Области применения AST SMS-7100

Предохранительные клапаны SMS-7100 могут использоваться в следующих отраслях и системах:

Энергетика

Защита паровых котлов, парогенераторов и энергетического оборудования от превышения допустимого давления.

Промышленные котельные

Применение в котельных установках, работающих с паром высокого давления и температуры.

Технологические паровые системы

Установка на паропроводах и технологическом оборудовании для автоматического сброса избыточного давления.

Химическая промышленность

Использование на технологических установках, где в качестве рабочей среды применяется пар.

Нефтегазовая промышленность

Применение в составе технологических установок, содержащих паровые контуры и оборудование под давлением.

Стандарты и нормативные требования

Предохранительный клапан AST SMS-7100 разработан с учетом международных требований к промышленной предохранительной арматуре.

Для модели указаны следующие стандарты:

• EN ISO 4126-1;
• EN 12516;
• EN 12952-10;
• EN 1092;
• ASME B16.34;
• ASME B16.5;
• ASME Section I.

Технические характеристики AST SMS-7100

Параметр	Значение
Производитель	AST S.p.A.
Модель	SMS-7100
Тип	Предохранительный клапан
Принцип действия	Пружинный, прямого действия
Основная рабочая среда	Пар
Допустимая рабочая среда	Газ
Конструкция	Полнопроходное сопло
Давление настройки	До 206 бар
Температура	До +566 °C
Превышение давления	3% или 0,14 бар
Продувка	4% или 0,28 бар
Проходные отверстия	D–T
Вход	NPS 1–8
Выход	NPS 1 1/2–12
Класс давления	До ASME Class 2500
Материалы	Углеродистая, легированная сталь и специальные материалы
Входное присоединение	Фланцевое или приварное
Опции	Подъемный рычаг, испытательный зажим, оребренный капот, усиленное седло

Технические параметры приведены по данным страницы AST SMS-7100 в каталоге ИРИМЭКС.

Как выбрать предохранительный клапан SMS-7100

Для правильного подбора предохранительного клапана AST SMS-7100 необходимо определить параметры защищаемой системы.

Для расчета потребуются:

• рабочая среда;
• расход пара;
• рабочее давление;
• давление настройки;
• рабочая температура;
• давление после клапана;
• требуемая пропускная способность;
• размер и тип присоединения;
• материал исполнения;
• требования к установке;
• необходимость дополнительных опций.

Особенно важно правильно определить требуемую производительность клапана. Недостаточная пропускная способность не позволит эффективно снизить давление в аварийной ситуации.

Купить предохранительный клапан AST SMS-7100

AST SMS-7100 — специализированный предохранительный клапан для паровых котлов, энергетического оборудования и промышленных паровых систем.

Модель сочетает пружинную конструкцию прямого действия, полное сопло, широкий диапазон размеров и возможность работы при давлении до 206 бар и температуре до +566 °C.

Техническое описание SMS-7100

Каталог предохранительных клапанов SMS-710

Для подбора SMS-7100 необходимо предоставить параметры рабочей среды, давления, температуры, расхода и присоединения. На основании этих данных определяется необходимый размер клапана, давление настройки, материал и дополнительная комплектация.
