Предохранительные клапаны AST SMU-7000/ASV и SMU-7000/SLSV

Предохранительные клапаны AST SMU-7000 / ASV / SLSV — специальные исполнения промышленной предохранительной арматуры, разработанные для технологических систем, где стандартного режима работы клапана недостаточно.

Серия объединяет базовый предохранительный клапан SMU-7000 со специальными системами управления и дополнительной нагрузкой. В зависимости от исполнения клапан может оснащаться пневматическим приводом или дополнительной пружиной и пневматическим поршнем.

Такие решения позволяют расширить функциональные возможности предохранительного клапана, обеспечить дистанционное открытие, контролировать давление и использовать арматуру в технологических процессах со сложными условиями эксплуатации.

Предохранительный клапан AST SMU-7000

SMU-7000 является базовой конструкцией, на основе которой выполняются специальные варианты предохранительных клапанов AST.

Специальные исполнения ASV и SLSV предназначены для технологических задач, при которых требуется дополнительное управление процессом сброса давления или повышение герметичности клапана при работе с небольшим перепадом между рабочим и установленным давлением.

Это позволяет применять предохранительную арматуру AST в системах, где стандартная конструкция клапана не обеспечивает необходимого уровня функциональности.

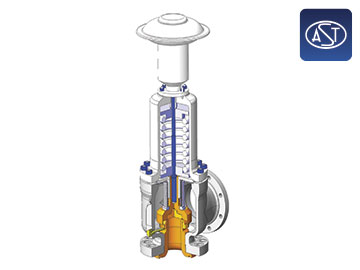

Вспомогательный предохранительный клапан AST ASV

ASV (Assisted Safety Relief Valve) — предохранительный клапан со вспомогательным приводом.

Привод позволяет открыть клапан по пневматическому или электронному дистанционному сигналу. Благодаря этому оператор или система управления могут инициировать сброс давления без непосредственного механического воздействия на клапан.

Основные возможности ASV

Исполнение ASV может применяться для:

• дистанционного открытия предохранительного клапана;
• аварийного сброса давления;
• защиты оборудования при пожаре;
• проверки работоспособности предохранительного клапана;
• работы с технологическими средами, склонными к затвердеванию;
• дополнительного контроля давления в защищаемой системе.

При использовании ASV избыточное давление может контролироваться и снижаться до 2%.

Соединение пневматического привода со штоком выполнено таким образом, чтобы отказ вспомогательного механизма не нарушал основную функцию предохранительного клапана. Это является важным преимуществом конструкции для ответственных технологических систем.

Предохранительный клапан с дополнительной нагрузкой SLSV

SLSV (Supplementary Loaded Safety Relief Valve) — предохранительный клапан с дополнительной нагрузкой.

Конструкция включает:

• стандартный предохранительный клапан;
• вторичную пружину;
• пневматический поршень двойного действия;
• резервную систему управления.

Дополнительная нагрузка позволяет использовать клапан в технологических системах, где разница между рабочим и установленным давлением составляет менее 10%.

В таких условиях применение SLSV позволяет существенно уменьшить или практически исключить утечки через седло клапана.

Кроме того, продувка может регулироваться и поддерживаться в диапазоне 3–4%.

Отличия ASV и SLSV

Выбор между исполнениями зависит от технологической задачи.

Исполнение	Основная особенность	Назначение
SMU-7000	Базовый предохранительный клапан	Стандартная защита оборудования от избыточного давления
ASV	Пневматический привод	Дистанционное открытие, аварийный сброс, проверка клапана
SLSV	Дополнительная пружина и пневматический поршень	Работа при малой разнице между рабочим и установленным давлением

Таким образом, ASV в первую очередь расширяет возможности управления клапаном, а SLSV предназначен для специальных условий, при которых требуется дополнительная нагрузка и повышенная герметичность седла.

Преимущества AST SMU-7000 / ASV / SLSV

Использование специальных исполнений AST позволяет адаптировать предохранительную арматуру к особенностям конкретного технологического процесса.

Основные преимущества:

• возможность дистанционного управления клапаном;
• пневматическое открытие по управляющему сигналу;
• возможность аварийного сброса давления;
• возможность проверки работоспособности клапана;
• применение в системах с опасными и склонными к затвердеванию средами;
• сохранение основной функции клапана при отказе вспомогательного механизма ASV;
• снижение утечек через седло при малом перепаде давления;
• регулируемая продувка для исполнения SLSV;
• возможность разработки специального исполнения под требования заказчика.

Где применяется предохранительный клапан ASV

Исполнение ASV целесообразно использовать в технологических системах, где необходимо иметь возможность дистанционно открыть предохранительный клапан.

К типичным задачам относятся:

Аварийный сброс давления

Пневматический привод позволяет инициировать открытие клапана по управляющему сигналу при возникновении аварийной ситуации.

Пожарная безопасность

ASV может использоваться для сброса давления из оборудования в случае пожара.

Контроль работоспособности

Дистанционное открытие позволяет проводить проверку функционирования предохранительного клапана без демонтажа оборудования.

Работа с затвердевающими средами

ASV может применяться в технологических процессах, где рабочая среда имеет склонность к затвердеванию и требуется периодическое принудительное открытие клапана.

Где применяется предохранительный клапан SLSV

SLSV предназначен для особых условий эксплуатации, когда рабочее давление находится близко к давлению настройки клапана.

Если разница между рабочим и установленным давлением составляет менее 10%, дополнительная нагрузка позволяет улучшить герметичность седла.

Такое исполнение особенно актуально для технологических систем, в которых недопустимы утечки рабочей среды через предохранительный клапан при нормальном режиме эксплуатации.

Дистанционное управление предохранительным клапаном

Одним из ключевых преимуществ AST ASV является возможность дистанционного открытия.

Управляющий сигнал поступает на пневматический привод, который воздействует на механизм клапана. При этом конструкция соединения привода со штоком обеспечивает независимость основной защитной функции клапана от вспомогательного механизма.

Таким образом, даже при отказе дополнительной системы управления предохранительный клапан сохраняет возможность выполнения своей основной функции защиты от избыточного давления.

Контроль давления и продувки

Специальные исполнения серии SMU-7000 позволяют контролировать параметры срабатывания клапана.

Для ASV избыточное давление может быть снижено до 2%.

Для SLSV продувка регулируется в пределах 3–4%.

Это дает возможность адаптировать характеристики предохранительной арматуры к требованиям конкретной технологической системы.

Технические характеристики AST SMU-7000 / ASV / SLSV

Параметр	SMU-7000	ASV	SLSV
Тип	Предохранительный клапан	Вспомогательный предохранительный клапан	Предохранительный клапан с дополнительной нагрузкой
Базовая конструкция	SMU-7000	SMU-7000	SMU-7000
Управление	Стандартное	Пневматический привод	Пневматический поршень двойного действия
Дистанционное открытие	—	Да	Да, через систему управления
Дополнительная нагрузка	—	—	Вторичная пружина
Рабочее назначение	Защита от избыточного давления	Дистанционный и аварийный сброс	Работа при малой разнице давления
Контроль избыточного давления	—	До 2%	—
Регулирование продувки	—	—	3–4%
Типовые задачи применения	Стандартные задачи	Пожар, проверка клапана, затвердевающие среды	Рабочее давление близко к давлению настройки

Характеристики ASV и SLSV приведены по технической информации производителя, размещенной в каталоге ИРИМЭКС.

Как выбрать исполнение SMU-7000, ASV или SLSV

Выбор конкретной модификации зависит от условий эксплуатации и требований системы защиты.

SMU-7000 подходит, если требуется стандартный предохранительный клапан.

ASV рекомендуется рассматривать, если необходимо:

• дистанционное открытие;
• аварийный сброс;
• управление клапаном от пневматического или электронного сигнала;
• периодическая проверка работоспособности;
• работа с затвердевающими технологическими средами.

SLSV выбирают, когда рабочее давление близко к установленному и требуется уменьшить утечки через седло.

Для подбора оборудования необходимо предоставить параметры рабочей среды, рабочее и установленное давление, температуру, требуемую производительность и особенности технологического процесса.

Купить предохранительный клапан AST SMU-7000 / ASV / SLSV

AST SMU-7000 / ASV / SLSV — специальные исполнения предохранительных клапанов для технологических систем, в которых необходимы расширенные возможности управления, аварийного сброса или повышения герметичности.

Исполнение ASV оснащается пневматическим приводом и позволяет открывать клапан дистанционно. Модификация SLSV использует дополнительную пружину и пневматический поршень двойного действия для работы в условиях, когда рабочее давление находится близко к давлению настройки.

Техническое описание SMU-7000 / ASV и / SLSV

Подбор конкретного исполнения выполняется с учетом параметров рабочей среды и требований защищаемого оборудования.
