Предохранительные клапаны AST SU-7000 и SUL-7000

Предохранительные клапаны AST SU-7000 и SUL-7000 — подпружиненная промышленная арматура прямого действия, предназначенная для защиты трубопроводов, оборудования и технологических установок от превышения допустимого давления.

Клапаны применяются для работы с газами, паром, жидкостями и двухфазными средами. Цельнолитой корпус с фланцами, широкий выбор материалов и возможность установки дополнительных компонентов позволяют использовать арматуру AST в различных технологических процессах, включая ответственные промышленные объекты.

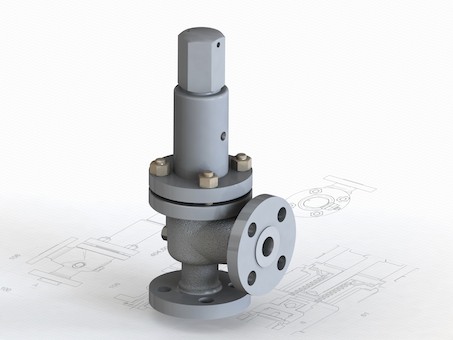

Предохранительный клапан AST SU-7000

SU-7000 — пружинный предохранительный клапан прямого действия с полным соплом. Клапан автоматически реагирует на повышение давления рабочей среды и обеспечивает ее сброс при достижении установленного значения.

Конструкция рассчитана на длительную эксплуатацию и позволяет обеспечить надежную защиту оборудования без применения сложных управляющих систем.

SU-7000 может использоваться в системах, где требуется компактная конструкция, высокая надежность и возможность подбора исполнения под конкретные параметры технологического процесса.

Предохранительный клапан AST SUL-7000

SUL-7000 относится к серии пружинных предохранительных клапанов AST и предназначен для применения в системах защиты от избыточного давления.

В зависимости от рабочей среды, давления и температуры выбираются соответствующие материалы корпуса, седла и других элементов клапана.

Серия рассчитана на эксплуатацию с различными средами, включая газ, пар и жидкости.

Конструкция клапанов SU / SUL-7000

Одной из особенностей серии является цельный литой корпус с фланцевыми присоединениями.

Фланцы не крепятся к корпусу посредством резьбы и не привариваются к нему. Такое конструктивное решение обеспечивает компактность и повышает надежность корпуса при эксплуатации.

Клапаны имеют:

• пружинный механизм;
• прямое действие;
• полное сопло;
• фланцевое присоединение;
• цельный литой корпус;
• возможность установки дополнительных устройств;
• широкий выбор материалов изготовления.

Конструкция клапана ориентирована на применение в технологических системах, где важны надежность, компактность и доступность технического обслуживания.

Как работает предохранительный клапан SU-7000

В штатном режиме запорный элемент удерживается в закрытом положении усилием пружины.

Когда давление рабочей среды достигает установленного значения, оно преодолевает усилие пружины, после чего клапан открывается и начинает сбрасывать рабочую среду.

После снижения давления до допустимого уровня клапан возвращается в закрытое положение.

Таким образом, SU-7000 / SUL-7000 обеспечивает автоматическую защиту технологической системы без постоянного воздействия оператора.

Рабочие среды

Предохранительные клапаны AST SU / SUL-7000 предназначены для различных рабочих сред.

Основные области применения:

• газ;
• пар;
• жидкости;
• двухфазные среды.

Выбор конкретной модификации выполняется с учетом физико-химических характеристик рабочей среды, температуры, давления и требуемой пропускной способности.

Давление настройки

Для серии AST SU / SUL-7000 предусмотрен широкий диапазон давления настройки.

Для газовых сред диапазон составляет:

от 0,8 до 400 бар.

Для жидкостей возможно исполнение с давлением настройки:

до 1500 бар.

Максимальное давление зависит от конкретной конфигурации клапана, используемого материала и параметров рабочей среды.

Температурный диапазон

Клапаны SU / SUL-7000 могут применяться при температурах рабочей среды:

от −200 °C до +400 °C.

Широкий температурный диапазон позволяет использовать предохранительную арматуру как в низкотемпературных технологических процессах, так и в системах с нагретыми рабочими средами.

Преимущества AST SU-7000 / SUL-7000

К основным преимуществам серии относятся:

• пружинная конструкция прямого действия;
• автоматическое срабатывание при превышении установленного давления;
• полнопроходное сопло;
• цельнолитой корпус;
• фланцевое исполнение;
• компактные габариты;
• возможность выбора материалов;
• широкий диапазон давления настройки;
• эксплуатация при низких и высоких температурах;
• возможность комплектации дополнительными устройствами;
• применение для газа, пара и жидкостей;
• возможность использования в ответственных технологических системах.

Материалы изготовления

Для производства предохранительных клапанов AST SU / SUL-7000 доступны различные конструкционные материалы.

В зависимости от условий эксплуатации могут использоваться:

• углеродистая сталь;
• легированная сталь;
• Hastelloy;
• Monel;
• другие специальные материалы по запросу.

Материал клапана выбирается с учетом химического состава рабочей среды, температуры, давления и требований к коррозионной стойкости оборудования.

Дополнительные опции

Для адаптации клапана к конкретным условиям эксплуатации серия SU / SUL-7000 может комплектоваться дополнительными устройствами.

Доступны следующие варианты:

• сильфон;
• сопло;
• подъемный рычаг;
• испытательный кляп;
• эластичное седло;
• упрочненное седло.

Необходимость установки дополнительных компонентов определяется характеристиками рабочей среды, условиями эксплуатации и требованиями технологической системы.

Размеры и классы давления

Предохранительные клапаны SU / SUL-7000 выпускаются в компактных присоединительных размерах.

Размеры входного и выходного патрубков:

• вход — от NPS 1/2 до NPS 1;
• выход — от NPS 1 до NPS 1 1/2.

Класс давления — до:

API 6000 / ASME Class 2500.

Технические характеристики SU / SUL-7000

Параметр	Значение
Производитель	AST S.p.A.
Серия	SU-7000 / SUL-7000
Тип	Предохранительный клапан
Принцип действия	Пружинный, прямого действия
Конструкция	Фланцевая, с полным соплом
Корпус	Цельнолитой
Рабочие среды	Газ, пар, жидкость, двухфазная среда
Давление настройки для газа	0,8–400 бар
Давление настройки для жидкости	До 1500 бар
Рабочая температура	−200…+400 °C
Размер входа	NPS 1/2–1
Размер выхода	NPS 1–1 1/2
Класс давления	До API 6000 / ASME 2500
Материалы	Углеродистая и легированная сталь, Hastelloy, Monel и др.
Дополнительные опции	Сильфон, сопло, рычаг, испытательный кляп, эластичное и упрочненное седло



Технические характеристики приведены по данным страницы AST SU / SUL-7000 в каталоге ИРИМЭКС.



Стандарты и нормативы

Предохранительные клапаны AST SU / SUL-7000 соответствуют требованиям и стандартам, применяемым к промышленной предохранительной арматуре.

В технической документации для серии указаны:

• EN ISO 4126-1;
• EN 764-7;
• EN 12516;
• EN 1092;
• API 520;
• API 521;
• API 527;
• ASME B16.34;
• ASME B16.5;
• ASME Section VIII.

Области применения

AST SU-7000 / SUL-7000 предназначены для использования в промышленных системах, где необходимо обеспечить автоматическую защиту оборудования от превышения давления.

Клапаны могут применяться в:

Нефтегазовой промышленности

Для защиты технологических трубопроводов, аппаратов и оборудования от опасного повышения давления.

Химической промышленности

Для систем, работающих с различными жидкими и газообразными технологическими средами.

Энергетике

Для защиты оборудования энергетических и паровых установок.

Нефтепереработке

В технологических процессах, где требуется надежная автоматическая защита от избыточного давления.

Промышленных установках высокого давления

Специализированные исполнения могут применяться в системах с повышенными требованиями к рабочему давлению и надежности арматуры.

Как выбрать предохранительный клапан AST SU-7000

Для правильного выбора предохранительного клапана SU-7000 или SUL-7000 необходимо учитывать совокупность параметров технологического процесса.

Для подбора рекомендуется предоставить:

• рабочую среду;
• агрегатное состояние среды;
• рабочее давление;
• давление настройки;
• рабочую температуру;
• требуемую пропускную способность;
• диаметр трубопровода;
• давление на выходе клапана;
• материал оборудования;
• тип присоединения;
• требования к герметичности;
• необходимость сильфона;
• необходимость дополнительных устройств.

Особое внимание следует уделить расчету пропускной способности. От правильного выбора размера и параметров клапана зависит эффективность защиты оборудования при аварийном повышении давления.

Купить предохранительный клапан AST SU-7000 / SUL-7000

Предохранительные клапаны AST SU-7000 и SUL-7000 предназначены для автоматической защиты промышленного оборудования и трубопроводных систем от избыточного давления.

Пружинная конструкция прямого действия, цельнолитой корпус, полное сопло, широкий диапазон давления и температуры, а также возможность выбора материалов и дополнительных опций позволяют подобрать исполнение для различных технологических задач.

Техническое описание SU-7000

Каталог предохранительных клапанов SU-7000

Для получения предложения на AST SU-7000 / SUL-7000 необходимо предоставить параметры рабочей среды, давления, температуры, расхода и присоединительных размеров. На основании технических данных определяется подходящая конфигурация клапана и необходимые дополнительные опции.
