Регулирующий дисковый затвор высокого давления AST CV-8660

AST CV-8660 — серия высоконадежных регулирующих дисковых клапанов высокого давления, предназначенных для работы в тяжелых технологических условиях. Оборудование разработано для управления потоками агрессивных и коррозионно-активных сред, в том числе в установках производства мочевины.

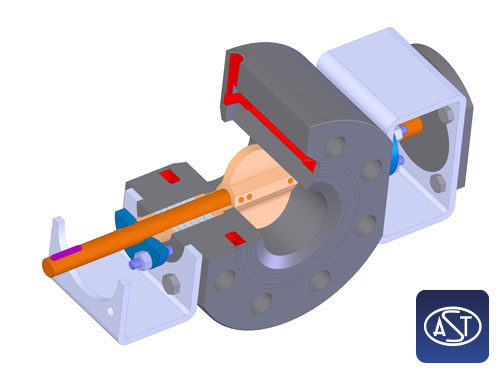

Конструкция клапана сочетает прочный корпус, жесткий цельный вал и специальный дисковый затвор, обеспечивающий стабильное регулирование потока при высоких давлениях и значительных перепадах давления.

Серия CV-8660 может использоваться как в системах высокого давления, так и в установках с более низкими параметрами при подборе соответствующего материального исполнения.

Назначение клапанов AST CV-8660

Регулирующие клапаны CV-8660 предназначены для автоматического управления расходом рабочей среды в промышленных трубопроводных системах.

Дисковая конструкция позволяет эффективно регулировать поток при относительно компактных габаритах оборудования. Благодаря специальному исполнению клапаны могут применяться в технологических процессах, где присутствуют высокое давление, повышенная температура, агрессивная среда и значительные перепады давления.

Особенно востребована серия в технологических установках производства карбамида (мочевины), где к регулирующей арматуре предъявляются повышенные требования по коррозионной стойкости, надежности и долговечности.

Основные преимущества CV-8660

Ключевые особенности регулирующих дисковых клапанов AST:

• исполнение для тяжелых условий эксплуатации;
• работа при высоком давлении;
• устойчивость к агрессивным и коррозионным средам;
• широкий выбор конструкционных материалов;
• цельный вал большого диаметра;
• высокая жесткость штока и минимальный прогиб;
• различные варианты конструкции диска;
• возможность выбора исполнения в зависимости от требуемого класса герметичности;
• вариант с двойным сальниковым уплотнением;
• возможность обогрева корпуса;
• компактная дисковая конструкция;
• различные варианты присоединения к трубопроводу;
• возможность адаптации конструкции под требования лицензиара технологического процесса.

Дисковая конструкция клапана

В зависимости от требований к герметичности и перепаду давления CV-8660 может оснащаться диском различных конструкций.

Производитель предусматривает варианты с поворотным диском и эксцентрическим расположением.

Выбор конкретной конструкции зависит от параметров рабочей среды, требуемого класса герметичности и условий эксплуатации.

Такой подход позволяет адаптировать регулирующий клапан под конкретную технологическую установку, не ограничиваясь одной стандартной конфигурацией.

Цельный вал большого диаметра

Одной из важных конструктивных особенностей AST CV-8660 является цельный вал большого диаметра.

Такая конструкция обеспечивает высокую жесткость вала и минимальное отклонение при передаче усилия на диск.

В результате повышается точность управления диском и стабильность работы регулирующей арматуры при значительных нагрузках.

Регулирующий клапан для высокого давления

CV-8660 относится к специализированной арматуре для высоконапорных технологических процессов.

Максимальный класс давления составляет:

ASME Class 2500 / PN 400.

Для стандартных исполнений корпуса доступны классы давления от ASME Class 150 до Class 600, тогда как для высоконапорных применений и установок производства мочевины корпус выполняется из цельной поковки.

Это позволяет применять CV-8660 в системах, где обычные дисковые регулирующие клапаны не обеспечивают необходимый запас прочности и надежность.

Материалы изготовления

Для изготовления клапанов AST CV-8660 применяются специальные коррозионностойкие материалы.

В зависимости от исполнения доступны:

• ASTM A182 F316L;
• нержавеющая сталь F316L Urea Grade;
• F310 MoLn;
• S31050;
• другие материалы по требованиям лицензиара.

Материал подбирается с учетом химического состава рабочей среды, температуры, давления и особенностей технологического процесса.

Исполнение F316L Urea Grade

Для установок производства мочевины особенно важно применение материалов, устойчивых к воздействию агрессивных технологических сред.

Поэтому CV-8660 может поставляться в исполнении F316L Urea Grade, предназначенном для соответствующих технологических процессов.

Для специальных проектов возможно применение других материалов в соответствии с требованиями лицензиара.

Обогрев корпуса клапана

Для процессов, в которых существует риск кристаллизации рабочей среды, CV-8660 может комплектоваться встроенной системой обогрева корпуса.

Вместо наружной сварной рубашки в конструкции может использоваться встроенный контур равномерного обогрева корпуса.

В качестве теплоносителя возможно применение диатермической жидкости.

Такое решение помогает поддерживать необходимую температуру клапана и снижает риск образования отложений и кристаллов внутри корпуса.

Клапан для установок производства мочевины

Одно из основных направлений применения CV-8660 — технологические установки производства мочевины.

При таких процессах регулирующая арматура работает с агрессивными средами при высоких давлениях и температурах. Поэтому стандартных материалов и конструкций зачастую недостаточно.

CV-8660 разработан с учетом этих требований и может комплектоваться материалами, соответствующими спецификациям лицензиара установки.

Клапан обеспечивает возможность регулирования потока в технологических линиях, где одновременно предъявляются повышенные требования к коррозионной стойкости и механической прочности.

Двойное сальниковое уплотнение

Для эксплуатации при высоком давлении предусмотрена возможность установки двойной системы сальникового уплотнения.

Такое исполнение предназначено для компенсации нагрузки на шток и повышения надежности уплотнения в тяжелых условиях эксплуатации.

Конкретный тип уплотнения выбирается в зависимости от давления, температуры и требований технологического процесса.

Присоединение к трубопроводу

Регулирующие дисковые клапаны CV-8660 могут изготавливаться с различными вариантами присоединения.

Доступны:

• фланцевое исполнение;
• studded connections;
• исполнение с проушинами (lug);
• межфланцевое исполнение (wafer);
• специальные присоединения по стандартам лицензиара.

Возможность выбора соединения позволяет интегрировать клапан в существующую трубопроводную систему и адаптировать оборудование под проектные требования.

Конструкция корпуса

Для стандартных диапазонов давления корпус может выполняться литым.

При работе с высоким давлением, а также в применениях для производства мочевины используется кованый корпус из цельной заготовки.

Такое исполнение повышает механическую прочность корпуса и позволяет использовать клапан в более тяжелых режимах эксплуатации.

Температурная и химическая нагрузка

При выборе CV-8660 учитываются не только давление и расход, но и химические свойства рабочей среды.

Клапан может использоваться с агрессивными и коррозионными средами при соответствующем выборе материалов корпуса и внутренних деталей.

Для специальных технологических процессов AST предлагает индивидуальный подбор материалов в соответствии со спецификациями производителя установки или лицензиара.

Области применения AST CV-8660

Регулирующие клапаны высокого давления CV-8660 предназначены прежде всего для ответственных промышленных процессов.

Основные области применения:

• производство мочевины;
• химическая промышленность;
• нефтехимическая промышленность;
• производство минеральных удобрений;
• технологические установки высокого давления;
• системы с агрессивными рабочими средами;
• установки с высоким перепадом давления;
• специальные промышленные процессы.

AST также предлагает индивидуальные решения для тяжелых технологических условий и может адаптировать конструкцию клапана под требования конкретного проекта.

Технические характеристики CV-8660

Параметр	Характеристика
Производитель	AST S.p.A.
Серия	CV-8660
Тип	Регулирующий дисковый клапан высокого давления
Область применения	Тяжелые технологические условия
Специализированное применение	Установки производства мочевины
Размеры	NPS 4–12
Давление	До ASME Class 2500
Давление	До PN 400
Стандартное исполнение корпуса	Литой корпус
Высоконапорное исполнение	Кованый корпус
Материалы	ASTM A182 F316L, F316L Urea Grade, F310 MoLn, S31050
Специальные материалы	По требованиям лицензиара
Вал	Цельный, увеличенного диаметра
Конструкция диска	Поворотная или эксцентрическая
Уплотнение	Стандартное / двойное сальниковое исполнение
Теплоноситель	Диатермическая жидкость
Присоединение	Фланцевое, studded, lug, wafer
Специальное исполнение	По требованиям проекта
Основные стандарты	IEC 60534, FCI 70-2, EN 12516, EN 1092, ASME B16.34, ASME B16.5



Технические параметры приведены на основании информации производителя AST S.p.A.

Стандарты проектирования и изготовления

Конструкция регулирующих клапанов CV-8660 соответствует требованиям международных стандартов промышленной арматуры.

Основные нормативы:

• IEC 60534;
• FCI 70-2;
• EN 12516;
• EN 1092;
• ASME B16.34;
• ASME B16.5.

При изготовлении специальных клапанов AST также учитывает требования лицензиара конкретной технологической установки.

Подбор регулирующего клапана CV-8660

Для выбора оптимального исполнения AST CV-8660 необходимо учитывать рабочие параметры системы.

Основные данные для подбора:

• рабочая среда;
• химический состав среды;
• рабочая температура;
• давление до клапана;
• давление после клапана;
• максимальный перепад давления;
• минимальный и максимальный расход;
• требуемый коэффициент пропускной способности;
• необходимый класс герметичности;
• материал корпуса;
• материал внутренних деталей;
• тип присоединения;
• требования к обогреву;
• требования лицензиара;
• тип привода и системы автоматизации.

Особое внимание следует уделить выбору материала для агрессивных сред и технологических процессов производства мочевины.

Почему выбирают AST CV-8660

AST CV-8660 — специализированный регулирующий дисковый клапан для высоконапорных и тяжелых технологических процессов.

Клапан отличается высокой жесткостью конструкции, возможностью применения коррозионностойких материалов, широким выбором присоединений и возможностью дополнительного обогрева корпуса.

Максимальный класс давления ASME 2500 / PN 400, а наличие специальных исполнений позволяет использовать CV-8660 в технологических системах, где предъявляются повышенные требования к надежности регулирующей арматуры.

Техническое описание CV-8660

Специальные регулирующие клапаны для карбамида и меламина Сервисный каталог

Для подбора CV-8660 необходимо предоставить параметры рабочей среды, расход, давление, температуру, перепад давления, тип присоединения и требования к материалам. На основании этих данных определяется подходящая конфигурация клапана, внутреннего узла, уплотнения и привода.
