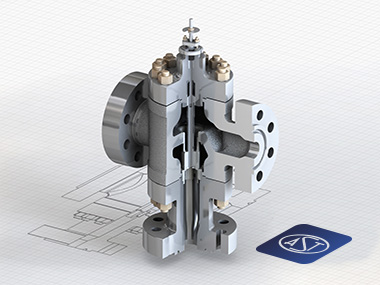

Регулирующий клапан AST CV-8000

Регулирующие клапаны AST CV-8000 — промышленная серия высокопроизводительной регулирующей арматуры для точного управления расходом и параметрами рабочей среды в технологических системах.

Серия включает различные конструктивные исполнения клапанов: односедельные и двухседельные модели, трехходовые клапаны для смешения и разделения потоков, а также угловые регулирующие клапаны.

В зависимости от требований технологического процесса клапаны CV-8000 могут комплектоваться пневматическими, электрическими и поршневыми приводами, позиционерами и другим дополнительным оборудованием. Серия рассчитана на эксплуатацию в том числе в условиях повышенных нагрузок и высокого давления.

Назначение регулирующих клапанов CV-8000

Основная задача регулирующего клапана AST CV-8000 — изменение расхода рабочей среды и поддержание заданных параметров технологического процесса.

Клапан устанавливается в трубопроводе и управляет потоком за счет изменения проходного сечения. В зависимости от выбранной характеристики затвора можно регулировать расход в соответствии с требованиями конкретной системы.

CV-8000 применяется там, где необходимо автоматическое управление технологическими параметрами:

расходом;
давлением;
температурой;
уровнем;
соотношением потоков;
направлением движения рабочей среды.

Конструкция серии позволяет подобрать оптимальное исполнение для стандартных и сложных промышленных задач.

Преимущества регулирующих клапанов AST CV-8000

Серия CV-8000 разработана для обеспечения стабильного управления потоком и надежной работы в промышленных условиях.

Основные преимущества:

прочная конструкция корпуса;
высокая механическая надежность;
широкий выбор конструктивных исполнений;
возможность работы при высоком давлении;
точное формирование расходной характеристики;
оптимизированная конструкция плунжера;
направляющие, снижающие вибрации и износ;
различные типы приводов;
возможность установки позиционеров;
широкий выбор материалов;
возможность комплектации дополнительными устройствами;
применение стандартных и специальных фланцевых соединений;
возможность изготовления специального исполнения под требования технологического процесса.

Конструкция регулирующих клапанов CV-8000

Корпуса клапанов серии CV-8000 имеют специальную внутреннюю геометрию, обеспечивающую благоприятные условия движения рабочей среды.

Сферическая форма корпуса и оптимизированная внутренняя конфигурация позволяют снизить скорость потока в отдельных зонах и уменьшить воздействие эрозии.

Профиль плунжера подбирается в соответствии с требуемой расходной характеристикой. Направляющие обеспечивают стабильное положение запорного элемента и способствуют снижению вибраций и износа.

Корпус и основные элементы рассчитаны на эксплуатацию в условиях умеренной и тяжелой службы.

Исполнения регулирующих клапанов AST CV-8000

Серия включает несколько типов клапанов, отличающихся конструкцией корпуса, направлением движения потока и областью применения.

CV-8100 — односедельный регулирующий клапан

CV-8100 — односедельное исполнение с верхней и нижней направляющими плунжера.

Размерный ряд составляет:

NPS 3/4–10.

Класс давления:

до ASME Class 2500.

Диапазон коэффициента пропускной способности:

Cv 6–750.

Такое исполнение подходит для задач, где требуется точное регулирование потока и надежное позиционирование запорного элемента.

CV-8200 — двухседельный регулирующий клапан

CV-8200 имеет двухседельную конструкцию.

Размеры:

NPS 3/4–16.

Класс давления:

до ASME Class 2500.

Диапазон Cv:

9–2560.

Двухседельная конструкция позволяет использовать клапан в системах с большим расходом и подобрать исполнение под широкий диапазон технологических параметров.

CV-8300C — трехходовой клапан для смешения потоков

CV-8300C представляет собой трехходовое исполнение, предназначенное для смешения двух потоков рабочей среды.

Размер:

NPS 3/4–10.

Класс давления:

до ASME Class 2500.

Диапазон Cv:

6–750.

Клапан применяется в технологических системах, где необходимо объединять два потока и управлять их соотношением.

CV-8300D — трехходовой клапан для разделения потока

CV-8300D предназначен для распределения одного потока между двумя направлениями.

Размер:

NPS 3/4–12.

Класс давления:

до ASME Class 2500.

Диапазон Cv:

6–1100.

Такое исполнение используется в системах, где требуется управляемое разделение потока рабочей среды.

CV-8400 — односедельный клапан

CV-8400 — односедельное исполнение с верхней направляющей.

Размерный ряд:

NPS 1/2–8.

Класс давления:

до ASME Class 2500.

Диапазон Cv:

0,001–650.

Благодаря широкому диапазону коэффициента пропускной способности CV-8400 может использоваться как для относительно небольших расходов, так и для более производительных технологических систем.

CV-8700 — угловой регулирующий клапан

CV-8700 имеет угловую конструкцию корпуса.

Размер:

NPS 3/4–6.

Класс давления:

до ASME Class 2500.

Диапазон Cv:

1,6–425.

Угловое исполнение может быть оптимальным решением для трубопроводов со сложной компоновкой и процессов, в которых важны особенности направления потока.

Приводы регулирующих клапанов CV-8000

Для клапанов AST CV-8000 предусмотрены различные варианты приводов.

В зависимости от исполнения могут применяться:

пневматические пружинно-мембранные приводы;
электрические приводы;
поршневые приводы для специальных задач;
приводы прямого действия;
приводы обратного действия.

Выбор привода зависит от требований системы автоматизации, необходимого усилия, рабочего давления и условий эксплуатации.

Для автоматизированного управления клапан может комплектоваться соответствующим позиционером.

Позиционеры и дополнительное оборудование

Для повышения точности управления регулирующие клапаны AST CV-8000 могут оснащаться дополнительными устройствами.

Доступны:

пневматические позиционеры;
электропневматические позиционеры;
цифровые позиционеры;
фильтры;
пневматические усилители;
блокировочные клапаны;
маховики верхнего или бокового расположения;
сильфонное уплотнение штока;
другие элементы автоматики.

Конкретный состав оборудования определяется проектными требованиями и характеристиками технологического процесса.

Сильфонное уплотнение штока

Для специальных технологических задач регулирующие клапаны CV-8000 могут оснащаться сильфонным уплотнением штока.

Такое исполнение применяется, когда требуется повысить герметичность узла штока и минимизировать вероятность выбросов рабочей среды через сальниковый узел.

Сильфон может использоваться в системах с опасными, токсичными или особо требовательными рабочими средами при соответствующем подборе конструкции.

Материалы изготовления

Для производства регулирующих клапанов AST CV-8000 доступны различные конструкционные материалы.

В стандартный перечень входят:

углеродистая сталь;
легированная сталь;
Hastelloy;
Monel.

Другие материалы могут поставляться по специальному запросу.

Выбор материала зависит от температуры, давления, химической активности среды, коррозионных факторов и требований к сроку службы оборудования.

Герметичность и уплотнение

Конструкция сальниковой камеры клапана предусматривает болтовое крепление.

В зависимости от условий эксплуатации могут использоваться различные варианты уплотнения штока, включая тефлоновые и графитовые набивки.

Для специальных условий доступны сильфонные исполнения.

Для пожароопасных применений возможно применение графитовых уплотнений в соответствующей конфигурации клапана.

Характеристики регулирования

Одним из важных параметров регулирующего клапана является коэффициент пропускной способности Cv.

В серии CV-8000 предусмотрен широкий диапазон значений Cv — от очень малых значений для CV-8400 до 2560 для CV-8200.

Для формирования требуемой характеристики потока используются различные профили плунжера.

Доступны, в частности:

V-образный профиль;
профилированный плунжер.

В зависимости от конструкции диапазон регулирования может достигать 50:1 для V-port и 30:1 для contoured plug.

Регулирующие клапаны для высокого давления

Серия AST CV-8000 предусматривает исполнения для работы при высоких давлениях.

Для всех основных моделей максимальный класс давления достигает:

ASME Class 2500.

Это позволяет использовать регулирующие клапаны CV-8000 в технологических установках, где требуется управление потоком при значительных давлениях.

При подборе необходимо учитывать не только номинальный класс корпуса, но и температуру рабочей среды, материал корпуса, характеристики плунжера, перепад давления и требуемую пропускную способность.

Рабочие условия

Регулирующий клапан выбирается не только по диаметру трубопровода.

Для корректного подбора необходимо учитывать:

рабочую среду;
температуру;
давление на входе;
давление на выходе;
перепад давления;
расход;
требуемое значение Cv;
характеристики потока;
класс давления;
материал корпуса;
тип привода;
требования к герметичности.

Для сложных условий дополнительно рассматриваются кавитация, эрозия, вибрация и уровень шума.

Области применения CV-8000

Регулирующие клапаны AST CV-8000 могут применяться в различных промышленных технологических системах.

Нефтегазовая промышленность

Для автоматического регулирования потоков в технологических установках подготовки и переработки углеводородов.

Химическая промышленность

Для управления расходом химических продуктов и технологических сред.

Энергетика

В паровых, водяных и других энергетических системах, где требуется автоматическое регулирование параметров процесса.

Нефтепереработка

Для технологических установок, работающих при повышенных давлениях и температурах.

Промышленные технологические установки

Для автоматического управления расходом и распределением рабочих сред.

Технические характеристики AST CV-8000

Модель	Тип клапана	Размер	Класс давления	Диапазон Cv
CV-8100	Односедельный, верхняя и нижняя направляющие	NPS 3/4–10	До ASME Class 2500	6–750
CV-8200	Двухседельный	NPS 3/4–16	До ASME Class 2500	9–2560
CV-8300C	Трехходовой, смешивающий	NPS 3/4–10	До ASME Class 2500	6–750
CV-8300D	Трехходовой, разделяющий	NPS 3/4–12	До ASME Class 2500	6–1100
CV-8400	Односедельный, верхняя направляющая	NPS 1/2–8	До ASME Class 2500	0,001–650
CV-8700	Угловой	NPS 3/4–6	До ASME Class 2500	1,6–425

Данные по типоразмерам и диапазонам Cv соответствуют технической документации AST для серии CV-8000.

Стандарты регулирующих клапанов AST

Клапаны серии CV-8000 проектируются и испытываются с учетом международных стандартов промышленной арматуры.

В технической документации указаны:

IEC 60534;
FCI 70-2;
EN 12516;
EN 1092;
ASME B16.34;
ASME B16.5.

Размеры «лицом к лицу» выполняются с учетом требований IEC 534.3, а фланцевые соединения могут соответствовать ASME/ANSI B16.5 и другим применяемым стандартам.

Как выбрать регулирующий клапан AST CV-8000

Правильный выбор модели CV-8000 начинается с определения рабочих параметров системы.

Для расчета необходимо предоставить:

наименование рабочей среды;
агрегатное состояние;
минимальный, номинальный и максимальный расход;
давление до клапана;
давление после клапана;
рабочую температуру;
требуемое значение Cv;
диаметр трубопровода;
класс давления;
требуемую характеристику регулирования;
материал исполнения;
тип привода;
требования к герметичности;
необходимость позиционера и дополнительных устройств.

Для трехходовых моделей дополнительно необходимо указать, требуется ли смешение потоков или их разделение.

На основании этих параметров определяется подходящая модель CV-8000, размер клапана, тип плунжера, материал и привод.

Купить регулирующий клапан AST CV-8000

AST CV-8000 — универсальная серия промышленных регулирующих клапанов для автоматического управления потоками в технологических системах.

Линейка включает односедельные, двухседельные, трехходовые и угловые исполнения. Клапаны выпускаются в размерах от NPS 1/2 до NPS 16, имеют класс давления до ASME Class 2500 и широкий диапазон коэффициента пропускной способности Cv.

Для каждой технологической задачи можно подобрать соответствующий тип корпуса, плунжер, материал, привод, позиционер и дополнительное оборудование.

Техническое описание CV-8000

Каталог CV-8000

Для подбора регулирующего клапана AST CV-8000 необходимо предоставить параметры рабочей среды, расхода, давления, температуры и присоединения. На основании этих данных определяется оптимальная конфигурация оборудования.
