Регулирующий клапан высокого давления AST CV-870U для производства карбамида

AST CV-870U — специализированный регулирующий клапан высокого давления, разработанный для эксплуатации в технологических установках производства мочевины (карбамида) и других промышленных процессах с особо агрессивными рабочими средами.

Клапан предназначен для надежного управления потоком при высоких давлениях, значительных перепадах давления и повышенных температурах. Конструкция и материалы CV-870U оптимизированы с учетом специфики установок по производству мочевины, где оборудование подвергается интенсивному коррозионному и эрозионному воздействию.

Назначение AST CV-870U

Регулирующий клапан CV-870U применяется в технологических системах, где требуется точное и стабильное управление потоком рабочей среды в условиях повышенных нагрузок.

Основное назначение клапана — использование в установках:

• производства мочевины;

• производства карбамида;

• химической промышленности;

• производства минеральных удобрений;

• технологических систем высокого давления;

• установок с агрессивными и коррозионными средами.

Серия CV-870U разработана с учетом многолетнего опыта эксплуатации регулирующей арматуры на предприятиях по производству мочевины и меламина. Специальная гидродинамическая конструкция и подбор материалов позволяют повысить устойчивость клапана к коррозии и эрозии.

Основные преимущества клапана CV-870U

AST CV-870U отличается конструкцией, адаптированной для тяжелых условий промышленной эксплуатации.

К основным преимуществам относятся:

• применение в установках производства мочевины;

• эксплуатация при высоком давлении;

• устойчивость к агрессивным технологическим средам;

• повышенная стойкость к эрозионному износу;

• высокая коррозионная стойкость;

• цельнокованый корпус;

• отсутствие резьбовых соединений деталей, контактирующих с рабочей средой;

• отсутствие застойных зон внутри проточной части;

• жесткая конструкция штока;

• возможность установки системы промывки;

• возможность обогрева корпуса;

• удобный доступ к внутренним элементам при техническом обслуживании;

• возможность оснащения современными позиционерами и средствами автоматизации.

Такое сочетание конструктивных решений позволяет использовать CV-870U в ответственных технологических процессах с высокими требованиями к надежности регулирующей арматуры.

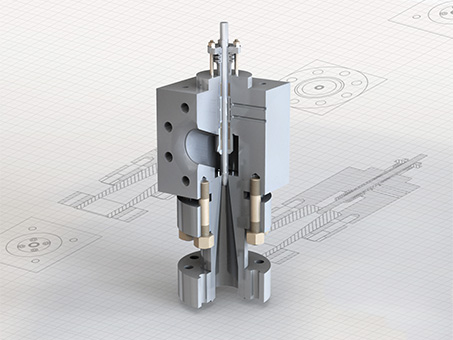

Цельнокованый корпус

Одной из главных особенностей AST CV-870U является корпус, изготовленный из цельной поковки вместе с крышкой.

В конструкции отсутствуют резьбовые соединения элементов, контактирующих с рабочей средой. Это позволяет уменьшить количество потенциально уязвимых участков и исключить застойные зоны внутри проточной части.

Цельнокованое исполнение особенно важно для высоконапорных процессов и агрессивных сред, характерных для производства мочевины.

Клапан для службы мочевины

CV-870U относится к специализированной регулирующей арматуре Urea Service.

Производитель разработал серию с учетом особенностей технологических процессов производства мочевины, включая воздействие агрессивных сред, высокое давление, большие перепады давления и повышенную температуру.

Для таких условий используются специальные материалы корпуса и внутренних деталей. В зависимости от требований проекта возможно изготовление клапана из материалов, соответствующих стандартам и требованиям конкретного лицензиара технологического процесса.

Материалы корпуса

Для производства клапанов CV-870U используются коррозионностойкие материалы, предназначенные для работы с агрессивными технологическими средами.

В стандартный перечень входят:

• ASTM A182 F316L;

• F316L Urea Grade;

• F310 MoLn;

• S31050;

• Hastelloy C276.

Дополнительные материалы могут подбираться по запросу в зависимости от характеристик рабочей среды и требований технологической установки.

Материалы внутренних элементов

Для внутренних деталей регулирующего клапана предусмотрены специальные коррозионностойкие материалы.

В зависимости от проекта могут применяться:

• специальные дуплексные нержавеющие стали;

• Hastelloy C22;

• другие специальные сплавы согласно требованиям лицензиара.

Материал трима выбирается с учетом давления, температуры, химического состава среды, скорости потока и других параметров технологического процесса.

Защита от эрозии и коррозии

При производстве мочевины регулирующая арматура может подвергаться одновременно химическому воздействию и механическому износу потоком.

Поэтому в CV-870U применяются специальные материалы и оптимизированная гидродинамическая конструкция проточной части.

Это позволяет повысить сопротивляемость клапана:

• коррозии;

• эрозии;

• воздействию агрессивных сред;

• высоким перепадам давления;

• повышенным рабочим температурам.

Высокое рабочее давление

AST CV-870U предназначен для применения в системах высокого давления.

Максимальный класс давления клапана достигает:

PN 400 / ASME Class 2500.

Такие характеристики позволяют использовать CV-870U в высоконапорных технологических линиях производства мочевины и других промышленных установках.

Система промывки

Для клапанов CV-870U может предусматриваться специальная система промывки внутренних элементов.

Промывочные штуцеры позволяют очищать трим от технологических отложений и препятствовать накоплению кристаллических образований.

Это особенно важно для процессов, в которых рабочая среда способна кристаллизоваться или образовывать отложения.

Регулярная промывка помогает сохранить рабочие характеристики клапана и повысить надежность его эксплуатации.

Обогрев корпуса

Для предотвращения кристаллизации рабочей среды корпус клапана может оснащаться системой дополнительного обогрева.

В зависимости от исполнения доступны:

• электрический обогрев;

• рубашка с диатермической жидкостью.

Обогрев поддерживает необходимую температуру корпуса и помогает предотвратить образование отложений внутри клапана.

Шток повышенной жесткости

В конструкции CV-870U предусмотрен жесткий шток, рассчитанный на работу при высоких механических нагрузках.

Повышенная жесткость штока способствует стабильной передаче усилия от привода к регулирующему элементу и обеспечивает надежное управление клапаном при высоких перепадах давления.

Удобство технического обслуживания

Несмотря на сложные условия эксплуатации, конструкция CV-870U предусматривает удобный доступ к внутренним компонентам.

Внутренние детали можно демонтировать и устанавливать обратно без необходимости сложных операций, что позволяет сократить время технического обслуживания.

Для промышленных предприятий это особенно важно, поскольку сокращение продолжительности ремонта уменьшает время простоя технологического оборудования.

Приводы и средства автоматизации

AST CV-870U может комплектоваться различными устройствами управления и автоматизации.

В зависимости от требований проекта доступны:

• пневматические позиционеры;

• электропневматические позиционеры;

• цифровые позиционеры;

• фильтры;

• пневматические усилители;

• блокирующие клапаны;

• промывочные устройства;

• системы обогрева.

Привод и контрольно-измерительное оборудование подбираются и настраиваются с учетом параметров конкретного технологического процесса.

Размеры и классы давления

Регулирующие клапаны AST CV-870U выпускаются в нескольких типоразмерах.

Диапазон размеров:

NPS 3/4 – NPS 10.

Максимальный класс давления:

PN 400 / ASME Class 2500.

Конкретное исполнение определяется рабочим расходом, давлением, температурой, характеристиками среды и требованиями проекта.

Стандарты

Конструкция CV-870U соответствует требованиям международных стандартов промышленной регулирующей арматуры.

Основные нормативные документы:

• IEC 60534;

• FCI 70-2;

• EN 12516;

• EN 1092;

• ASME B16.34;

• ASME B16.5.

Области применения

Основное назначение AST CV-870U — технологические процессы, связанные с производством мочевины.

Клапан может применяться в:

• установках производства мочевины;

• производстве карбамида;

• химической промышленности;

• производстве удобрений;

• технологических линиях высокого давления;

• установках с агрессивными рабочими средами;

• системах с большим перепадом давления;

• специальных промышленных процессах.

Конструкция CV-870U ориентирована прежде всего на тяжелые условия эксплуатации, в которых стандартная регулирующая арматура может иметь недостаточный ресурс.

Технические характеристики AST CV-870U

Параметр	Характеристика
Производитель	AST S.p.A.
Серия	CV-870U
Тип	Регулирующий клапан высокого давления
Назначение	Urea Service — служба мочевины
Основная область применения	Производство мочевины и карбамида
Корпус	Цельнокованый, вместе с крышкой
Размеры	NPS 3/4 – NPS 10
Давление	До PN 400
Класс ASME	До Class 2500
Материалы корпуса	ASTM A182 F316L, F316L Urea Grade, F310 MoLn, S31050, Hastelloy C276
Материалы трима	Специальные дуплексные стали, Hastelloy C22 и другие
Стойкость	Коррозионная и эрозионная
Резьбовые соединения в проточной части	Отсутствуют
Застойные зоны	Отсутствуют
Шток	Повышенной жесткости
Промывка	Опционально
Обогрев корпуса	Электрический или диатермическая жидкость
Позиционеры	Пневматические, электропневматические, цифровые
Стандарты	IEC 60534, FCI 70-2, EN 12516, EN 1092, ASME B16.34, ASME B16.5

Как подобрать клапан AST CV-870U

Для правильного выбора регулирующего клапана необходимо учитывать основные параметры технологического процесса:

• рабочую среду;

• концентрацию и химический состав среды;

• минимальный и максимальный расход;

• давление до клапана;

• давление после клапана;

• максимальный перепад давления;

• рабочую температуру;

• требуемую пропускную способность;

• материал корпуса;

• материал внутренних деталей;

• класс герметичности;

• тип присоединения;

• необходимость промывки;

• необходимость обогрева;

• тип привода;

• требования лицензиара технологической установки.

Для применения в производстве мочевины особенно важно заранее определить требования к материалам корпуса и трима.

Почему выбирают AST CV-870U

AST CV-870U — специализированный регулирующий клапан высокого давления для наиболее ответственных технологических процессов.

Его конструкция сочетает цельнокованый корпус, отсутствие резьбовых соединений в контакте с рабочей средой, отсутствие застойных зон, высокую жесткость штока и специальные материалы для работы с агрессивными средами.

Возможность установки промывочных устройств и системы обогрева дополнительно повышает надежность клапана при эксплуатации в процессах, связанных с кристаллизацией и образованием отложений.

Купить регулирующий клапан AST CV-870U

AST CV-870U предназначен для предприятий, которым требуется специализированная регулирующая арматура для высоких давлений и агрессивных технологических сред.

Клапан особенно подходит для установок производства мочевины, где одновременно предъявляются высокие требования к коррозионной стойкости, сопротивлению эрозии, механической прочности и надежности регулирования.

Техническое описание CV-870U

Специальные регулирующие клапаны для сервисного каталога МОЧЕВИНЫ И МЕЛАМИНА

Для подбора и заказа CV-870U необходимо предоставить рабочие параметры технологической линии. На основании этих данных определяется типоразмер клапана, материал корпуса и трима, класс давления, система уплотнения, необходимость промывки и обогрева, а также подходящий привод и оборудование автоматизации.
