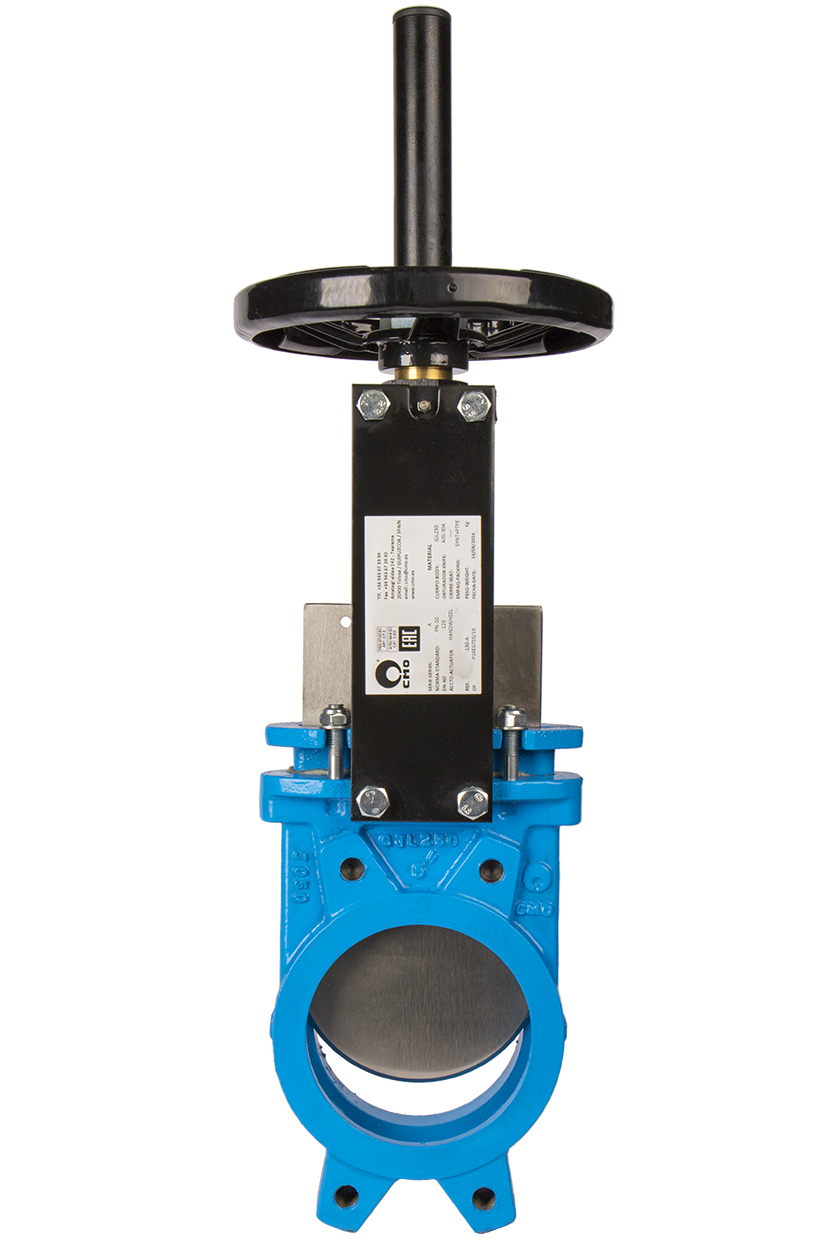

Шиберная задвижка CMO серия А

Однонаправленная ножевая шиберная задвижка.

Задвижка межфланцевой конструкции. Цельный литой корпус с направляющими для поддержки клиньев ворот и сиденья. Обеспечивает высокую скорость потока при низком перепаде давления и включает в себя различные доступные материалы седла и набивки. Монтажные размеры в соответствии со стандартом CMO Valves. На корпусе нанесена стрелка, указывающая направление потока. Эта шиберная задвижка подходит для жидкостей, содержащих не более 5% взвешенных твердых частиц. Если он используется для сухих твердых веществ при подаче самотеком, он должен быть установлен так, чтобы стрелка на корпусе указывала в направлении, противоположном потоку.

Шиберная задвижка подходит для жидкостей, содержащих не более 5% взвешенных твердых частиц. Клапан, который используется для сухих твердых веществ при подаче самотеком, должен быть установлен так, чтобы стрелка на корпусе указывала в направлении, противоположном потоку.

Предназначена для таких отраслей, как:

  • бумажная промышленность;
  • горнодобывающая промышленность;
  • опорожнение силосов;
  • химические заводы;
  • пищевые продукты;
  • промышленность;
  • очистка сточных вод.

Стандартные производственные размеры: от DN50 до DN1400.

Рабочее давление:
DN 50-250 = 10 бар - DN 300-400 = 6 бар - DN 450 = 5 бар
DN 500-600 = 4 бар - DN 700-1600 = 2 бара

Директивы

  • Директива по оборудованию, работающему под давлением: (PED) ART 4.3 /CAT.1.
  • Директива о потенциально взрывоопасных средах : (ATEX) CAT.3 ZONA 2 y 22 GD.
Арматура CMO Valves, Испания
