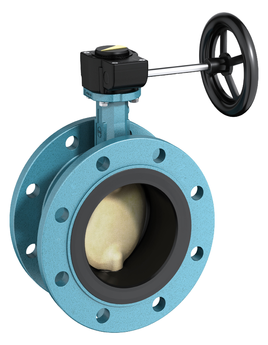

Двухфланцевый дисковый поворотный затвор F 012- A

Затворы с эластомерным уплотнением.
Двухфланцевый затвор с эластомерным уплотнением для применения на высоком давлении. Завулканизированная манжета и односоставной вал позволяют использовать затвор на рабочем давлении до 25 бар.

Номинальный диаметр DN 50 – DN 1400
Монтажная длина EN 558 Серия 13
ISO 5752 Серия 13
Фланцевое присоединение EN 1092 СТР. 6/10/16/25
АСМЕ B16.5 / B16.47
Класс ASME 150 (PS макс. 19 бар)
ASME класс 300 (PS макс. = 25 бар)
КАК/NZS 4087 PN 16 / PN21 / PN35
AS 2129 Tab.E / Tab.F
JIS B 2220 10K
фланцевые соединения
Номинальные размеры доступны. Другие по запросу
Форма поверхности фланца EN 1092 Форма А /B
ASME RF, FF
Верхний фланец EN ISO 5211
Маркировка EN 19
Проверка на герметичность EN 12266 (Класс герметичности А)
ISO 5208, Категория 3
Рабочий стандарт EN 593
Температурный диапазон –40 °C до + 200 °C (в зависимости от давления, среды и материала)
Максимальное рабочее давление макс. 25 Бар
Максимальный перепад давления макс. Δp 25 Бар
Вакуум 1 мБар абсолютного давления (в зависимости от среды и температуры)



Техническая информация F 012-A
