Москва, ул. Краснобогатырская, 89с1Межфланцевый шиберный затвор серии TL с пневмоприводом, DN 50–600
Составляющие механизма пневмопривода двойного действия:
- алюминиевый корпус;
- шток из нержавеющей стали;
- поршень из стали с покрытием из нитрила.
Рабочее давление воздуха, (МПа): 0,35–1,0.
Для шиберных затворов с пневмоприводом, устанавливаемых в горизонтальном положении, рекомендуется использование U-образных поддерживающих пластин и / или поддержка привода.
Опции:
- анодированный корпус
- подбор пневмопривода в зависимости от давления воздуха
- корпус из нержавеющей стали
- ручной дублер
- стопоры для регулирования
Дополнительно (на заказ):
- позиционеры;
- соленоидные клапаны;
- регулятор расхода;
- установки воздухоподготовки.

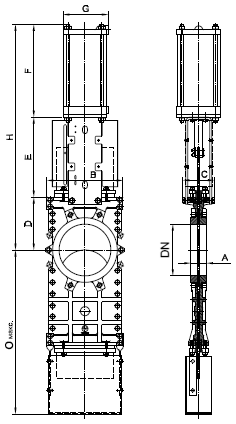

| Размеры, (мм) | Масса, (кг) | Стандарт. цилиндр | Канал подачи воздуха | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
