Москва, ул. Краснобогатырская, 89с1Межфланцевый шиберный затвор серии TL со штурвалом (выдвижной шток — стандарт), DN 50–600
Стандартный ручной привод
Составляющие механизма ручного привода со штурвалом:
- штурвал из чугуна с эпоксидным покрытием;
- шток;
- ходовая гайка;
- защита штока.
Опции (под заказ):
- стопор;
- удлинение штока.
Стандартно фланцевое присоединение, PN 1,0 МПа. Длина несквозного болта выбирается в зависимости от толщины ответного фланца.

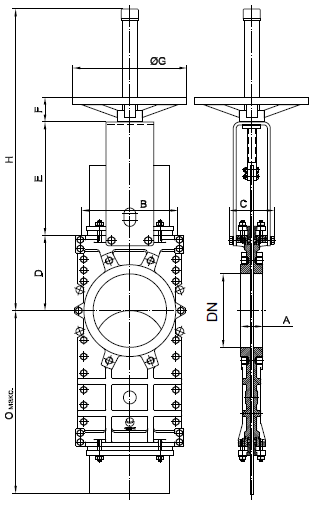

| Размеры, (мм) | Масса, (кг) |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| DN | А | B | C | D | E | F | ∅ G | H | Oмакс. | |
| 50 | 40 | 152 | 100 | 110 | 129 | 47 | 225 | 429 | 232 | 12 |
