Односторонний шиберный затвор серии EX с электроприводом

Односторонний шиберный затвор серии EX с электроприводом

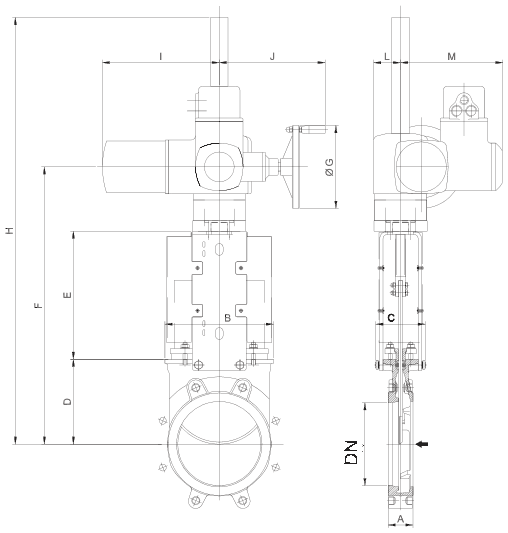

Габаритные размеры затвора с электроприводом, DN 50–1200

Составляющие механизма электропривода:
  • электродвигатель
  • выдвижной шток (возможна поставка с невыдвижным штоком)
  • бугель с фланцем под электропривод (в соответствии с DIN 3338 / ISO 5210)
Стандартный электропривод комплектуется:
  • штурвалом для возможности ручного управления
  • концевыми выключателями (открыто / закрыто)
  • моментным выключателем

Стандартно фланцевое присоединение, PN 1,0 МПа. Длина несквозного болта выбирается в зависимости от толщины ответного фланца.



Основные параметры



Размеры, (мм) Диаметр
штока×шаг
Момент, (Нм)
DN А B C D E F ∅G H i J L М
50 40 119 100 105 129 377 160 377 265 249 62 237 20×4 10
65 40 134 100 115 146 404 160 404 265 249 62 237 20×4 10
80 50 149 100 124 162 429 160 429 265 249 62 237 20×4 10
100 50 169 100 140 187 470 160 470 265 249 62 237 20×4 10
125 50 180 100 150 211 504 160 504 265 249 62 237 20×4 15
150 60 210 100 175 237 555 160 555 265 249 62 237 20×4 20
200 60 262 122 205 309 669 200 669 265 249 62 237 24×5 30
250 70 318 122 250 364 769 200 769 265 249 62 237 24×5 45
300 70 372 122 300 414 869 200 869 265 249 62 237 24×5 40
350 96 431 197 338 472 940 200 940 282 256 65 247 36×6 70
400 100 486 197 392 552 1044 200 1044 282 256 65 247 36×6 90
450 106 540 270 432 610 1172 200 1172 282 256 65 247 36×6 110
500 110 602 270 485 670 1280 200 1280 282 256 90 247 36×6 95
600 110 708 270 590 800 1565 315 1565 385 329 90 285 36×6 110
700 110 834 380 686 900 1763 315 1763 385 329 90 285 40×7 120
750 110 884 380 760 945 1882 315 1882 385 339 90 285 40×7 140
800 110 1015 320 791 980 1948 315 1948 385 339 90 285 50×8 180
900 110 1040 320 895 1087 2157 400 2157 385 332 90 285 50×8 220
1000 110 1146 320 975 1200 2350 400 2350 385 332 90 285 50×8 300
1200 150 1390 450 1037 1485 2732 500 2732 510 355 115 310 60×9 480



Примечание. При монтаже затворов с электроприводами используются затворы с голым выдвижным штоком (невыдвижной шток — по запросу).
