Москва, ул. Краснобогатырская, 89с1Односторонний шиберный затвор серии EX с пневмоприводом двойного действия

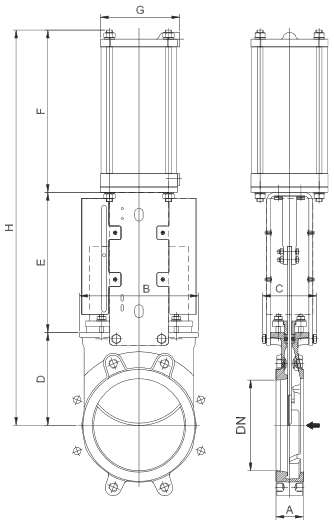

Габаритные размеры затвора с пневмоприводом двойного действия, DN 50–1000
Составляющие механизма пневмопривода двойного действия:
- алюминиевый корпус;
- шток из нержавеющей стали;
- поршень из стали с покрытием из нитрила.
Рабочее давление воздуха, (МПа): 0,35–1,0.
Для шиберных затворов с пневмоприводом, устанавливаемых в горизонтальном положении, рекомендуется использование U-образных поддерживающих пластин и / или поддержка привода.
Опции:
- анодированный корпус;
- подбор пневмопривода в зависимости от давления воздуха;
- корпус из нержавеющей стали;
- ручной дублер;
- ограничители хода.
Дополнительно (на заказ):
- позиционеры;
- соленоидные клапаны;
- регулятор расхода;
- установки воздухоподготовки.
Стандартно фланцевое присоединение, PN 1,0 МПа. Длина несквозного болта выбирается в зависимости от толщины ответного фланца.
Основные параметры
| Размеры, (мм) | Масса, (кг) | Стандарт. цилиндр (∅/ход) | Канал подачи воздуха | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| DN | А | B | C | D | E | F | G | H | |||
| 50 | 40 | 119 | 100 | 105 | 129 | 178 | 115 | 412 | 9 | С 100 / 62 | ¼"G |
| 65 | 40 | 134 | 100 | 115 | 146 | 193 | 115 | 454 | 10 | С 100 / 77 | ¼"G |
| 80 | 50 | 149 | 100 | 124 | 162 | 211 | 115 | 497 | 11 | С 100 / 95 | ¼"G |
| 100 | 50 | 169 | 100 | 140 | 187 | 231 | 115 | 558 | 14 | С 100 / 115 | ¼"G |
| 125 | 50 | 180 | 100 | 150 | 211 | 271 | 140 | 632 | 20 | С 125 / 143 | ¼"G |
| 150 | 60 | 210 | 100 | 175 | 237 | 296 | 140 | 708 | 25 | С 125 / 168 | ¼"G |
| 200 | 60 | 262 | 119 | 205 | 309 | 358 | 175 | 872 | 44 | С 160 / 220 | ¼"G |
| 250 | 70 | 318 | 122 | 250 | 364 | 428 | 220 | 1042 | 67 | С 200 / 270 | 3/8"G |
| 300 | 70 | 372 | 122 | 300 | 414 | 478 | 220 | 1192 | 82 | С 200 /320 | 3/8"G |
| 350 | 96 | 431 | 197 | 338 | 500 | 549 | 277 | 1387 | 135 | С 250 / 375 | 3/8"G |
| 400 | 100 | 486 | 197 | 392 | 550 | 599 | 277 | 1541 | 165 | С 250 / 425 | 3/8"G |
| 450 | 106 | 540 | 270 | 432 | 598 | 680 | 382 | 1710 | 220 | С 300 / 475 | ½"G |
| 500 | 110 | 602 | 270 | 485 | 658 | 730 | 382 | 1873 | 280 | С 300 / 525 | ½"G |
| 600 | 110 | 708 | 270 | 590 | 758 | 830 | 382 | 2178 | 330 | С 300 / 625 | ½"G |
| 700 | 110 | 834 | 380 | 686 | 875 | 985 | 444 | 2546 | 520 | С 350 / 730 | ¾"G |
| 750 | 110 | 884 | 380 | 760 | 930 | 1035 | 444 | 2725 | 585 | С 350 / 780 | ¾"G |
| 800 | 110 | 1015 | 320 | 791 | 974 | 1085 | 444 | 2850 | 650 | С 350 / 830 | ¾"G |
| 900 | 110 | 1040 | 320 | 895 | 1105 | 1202 | 515 | 3202 | 850 | С 400 / 930 | ¾"G |
| 1000 | 110 | 1146 | 320 | 975 | 1217 | 1296 | 515 | 3488 | 1060 | С 400 / 1030 | ¾"G |
