Односторонний шиберный затвор серии EX с редуктором (выдвижной шток — стандарт)

Односторонний шиберный затвор серии EX с редуктором (выдвижной шток — стандарт)

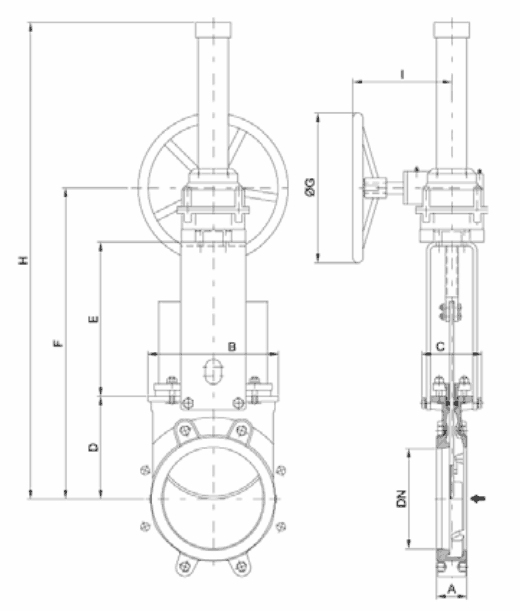

Габаритные размеры затвора с редуктором (выдвижной шток — стандарт), DN 200–1200

Рекомендуется установка редуктора на затворы диаметром свыше 350 мм и рабочим давлением свыше 0,35 МПа.

Составляющие механизма привода с редуктором:
  • шток;
  • втулка бугеля;
  • конический редуктор со штурвалом (передаточное отношение 4:1).
Опции:
  • стопор;
  • удлинение штока;
  • цепной привод;
  • невыдвижной шток.
Стандартно фланцевое присоединение, PN 1,0 МПа. Длина несквозного болта выбирается в зависимости от толщины ответного фланца.

Основные параметры
Размеры, (мм)
DN А B C D E F ∅G H I
200 60 262 119 205 309 584 300 994 200
250 70 318 122 250 364 684 300 1094 200
300 70 372 122 300 414 784 300 1194 200
350 96 431 197 338 472 857 450 1657 262
400 100 486 197 392 522 961 450 1761 262
450 106 540 201 432 574 1053 450 1853 262
500 110 602 201 485 634 1166 450 1966 262
600 110 708 201 590 734 1371 450 2171 262
700 110 834 380 686 890 1623 450 2423 262
750 110 884 380 760 945 1755 450 2555 262
800 110 1015 320 791 993 1886 450 2926 262
900 110 1040 320 895 1123 2120 650 3160 288
1000 110 1146 320 975 1220 2302 650 3342 288
1200 150 1390 450 1037 1522 2695 850 3935 365
