Москва, ул. Краснобогатырская, 89с1Односторонний шиберный затвор серии EX с рычагом

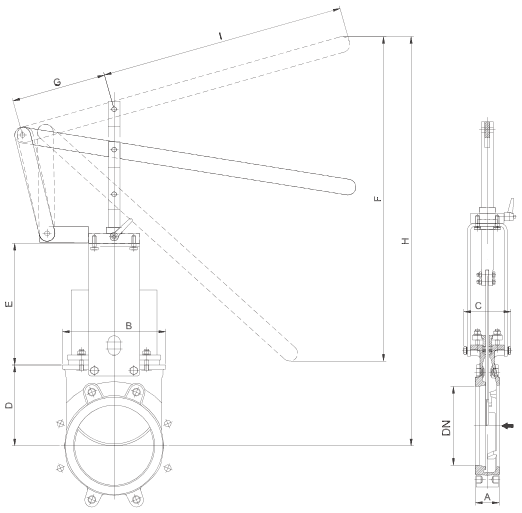

Габаритные размеры затвора с рычагом, DN 50–300
Рекомендуется для установки на системы, где необходимо быстрое закрытие или открытие затвора.
Составляющие механизма привода с рычагом:
- рычажный механизм;
- шток;
- втулка бугеля.
Стандартно фланцевое присоединение, PN 1,0 МПа.
Длина несквозного болта выбирается в зависимости от толщины ответного фланца.
Основные параметры
| Размеры, (мм) | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| DN | А | B | C | D | E | F | ∅G | H | I |
| 50 | 40 | 119 | 100 | 105 | 129 | 256 | 150 | 408 | 315 |
| 65 | 40 | 134 | 100 | 115 | 146 | 259 | 150 | 435 | 315 |
| 80 | 50 | 149 | 100 | 124 | 162 | 307 | 150 | 509 | 315 |
| 100 | 50 | 169 | 100 | 140 | 187 | 439 | 150 | 637 | 415 |
| 125 | 50 | 180 | 100 | 150 | 211 | 529 | 150 | 755 | 415 |
| 150 | 60 | 210 | 100 | 175 | 237 | 620 | 150 | 895 | 415 |
| 200 | 60 | 262 | 119 | 205 | 309 | 822 | 235 | 1038 | 620 |
| 250 | 70 | 318 | 122 | 250 | 364 | 995 | 235 | 1307 | 620 |
| 300 | 70 | 372 | 122 | 300 | 414 | 1166 | 235 | 1578 | 620 |
