Односторонний шиберный затвор серии EX со штурвалом (выдвижной шток — стандарт)

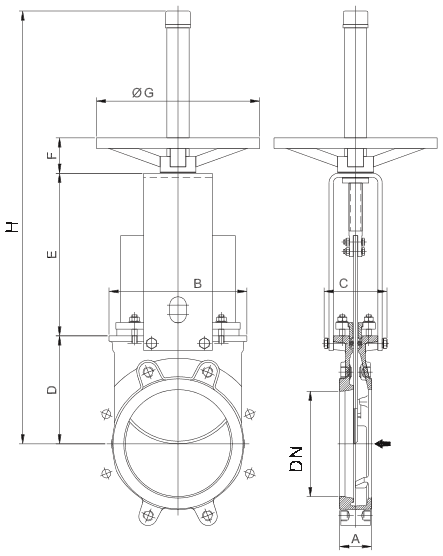

Габаритные размеры затвора со штурвалом (выдвижной шток — стандарт), DN 50–1000
Составляющие механизма ручного привода со штурвалом:
- штурвал из чугуна с эпоксидным покрытием;
- шток;
- ходовая гайка;
- защита штока.
Опции (под заказ):
- стопор;
- удлинение штока.
Стандартно фланцевое присоединение, PN 1,0 МПа. Длина несквозного болта выбирается в зависимости от толщины ответного фланца.
Основные параметры
Размеры, (мм) | |||||||||
---|---|---|---|---|---|---|---|---|---|
DN | А | B | C | D | E | F | ∅G | H | I |
200 | 60 | 262 | 119 | 205 | 309 | 584 | 300 | 994 | 200 |
250 | 70 | 318 | 122 | 250 | 364 | 684 | 300 | 1094 | 200 |
300 | 70 | 372 | 122 | 300 | 414 | 784 | 300 | 1194 | 200 |
350 | 96 | 431 | 197 | 338 | 472 | 857 | 450 | 1657 | 262 |
400 | 100 | 486 | 197 | 392 | 522 | 961 | 450 | 1761 | 262 |
450 | 106 | 540 | 201 | 432 | 574 | 1053 | 450 | 1853 | 262 |
500 | 110 | 602 | 201 | 485 | 634 | 1166 | 450 | 1966 | 262 |
600 | 110 | 708 | 201 | 590 | 734 | 1371 | 450 | 2171 | 262 |
700 | 110 | 834 | 380 | 686 | 890 | 1623 | 450 | 2423 | 262 |
750 | 110 | 884 | 380 | 760 | 945 | 1755 | 450 | 2555 | 262 |
800 | 110 | 1015 | 320 | 791 | 993 | 1886 | 450 | 2926 | 262 |
900 | 110 | 1040 | 320 | 895 | 1123 | 2120 | 650 | 3160 | 288 |
1000 | 110 | 1146 | 320 | 975 | 1220 | 2302 | 650 | 3342 | 288 |
1200 | 150 | 1390 | 450 | 1037 | 1522 | 2695 | 850 | 3935 | 365 |
