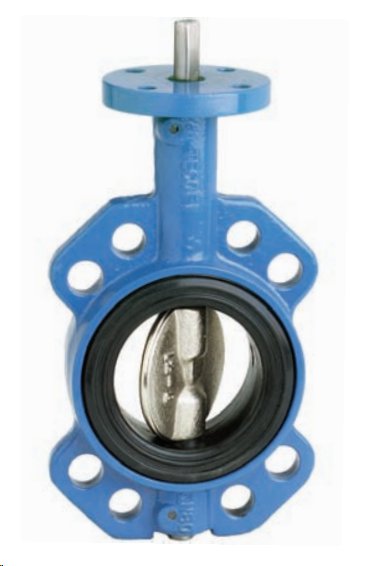

Дисковые поворотные затворы

Дисковые поворотные затворы
VP
3
4
4
8
00
01



VP– Дисковый поворотный затвор

Материалы конструкции корпуса
3 – Чугун
4 – Ковкий чугун
5 – Сталь
6 – Нержавеющая сталь
7 – Другое
8 – Алюминий
9 – ПВХ

Типы соединений
2 – Фланцевое
4 – Межфланцевое
5 – Другое
6 – Резьбовые проушины

Номинальные давления
0 – 10 бар
4 – 16 бар
5 – 25 бар
6 – 40 бар
7 – 64 бар
8 – 100 бар
9 – Другое

Материалы конструкции диска
1 – Нержавеющая сталь 316Л
2 – Сплав алюминия с бронзой
3 – Чугун
4 – УраниусБ6
5 – Сталь
6 – Нержавеющая сталь 304
8 – Ковкий чугун
9 – Нержавеющая сталь 316

Приводы
00 – Голая ось
01 – Руль с цепью
02 – Ручка
03 – Пневматический привод двухстороннего действия
04 – Электрический привод
05 – Квадратная ось для управления специальным ключом
06 – Другое
07 – Пневматический привод одностороннего действия
08 – Редукторный привод
09 – Гидравлический привод

Типы седловых уплотнений
01 – Нитрил
02 – ЭПДМ
03 – Жаростойкий ЭПДМ
04 – Белый ЭПДМ
05 – Силикон
06 – FPM(Viton)
07 – PTFE
08 – CSM
09 – Металлическое уплотнение
