Двухстворчатая система Warex

Двухстворчатая система DTS
В системах с двойным клапаном можно провести различие между тактовыми и нажимными замками. Шлюзы Tact обычно используются при более низких перепадах давления
в качестве впускной или выпускной системы. Они состоят из комбинации двух запорных клапанов с уравнительным барабаном. Дополнительно устанавливается система вентиляции с напорно-вакуумным затвором, позволяющая полностью безнапорно открывать и закрывать Клапаны. Области применения здесь, например, на выходе из вакуумных сушилок. Результатом в сочетании с клапанами APS (герметизация давлением воздуха) является очень высокая вакуумная герметичность.

Особенности

• По сравнению с поворотными клапанами меньшая утечка воздуха.
• В сочетании с клапанами APS (Air-PressureSealing) очень хорошая вакуумная герметичность и минимальный износ.
• Изготовление уравнительных барабанов по спецификации заказчика, также доступны с люком или смотровым стеклом.
• Замена уплотнений на месте (за исключением вулканизированной конструкции).
• Также доступна версия EX для применения в зоне 0 / 20, проверка типа EC в зависимости от используемых запорных клапанов.
• Также доступны с белыми уплотнениями, соответствующими FDA (состояние: пыль с минимальной энергией воспламенения от более 3 мДж)Валы и головка якоря подходят для изготовления различных приводов, мест резания согласно DIN / ISO 5211.

Материалы

• Сталь уравнительного барабана: нержавеющая сталь по требованию заказчика

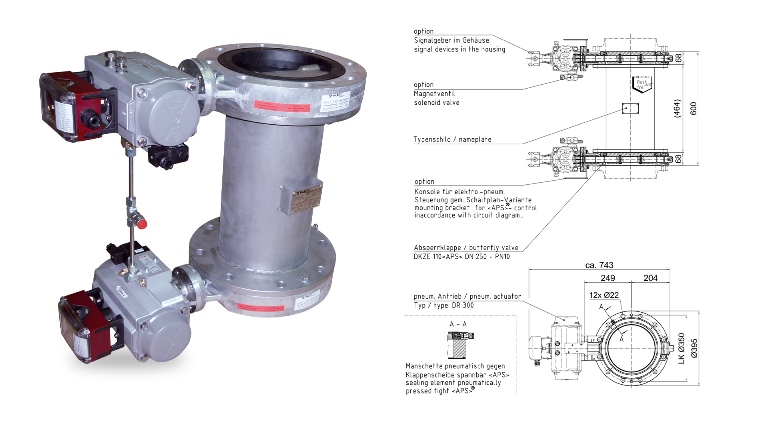

DTS

Для выгрузки и дозирования сыпучих материалов из силосов, бункеров, просеивателей, фильтров, циклонов и т.д.

• Диапазон номинальной ширины: DN 50 – DN 600.
• Объем камеры: 0,5 л. – 300 л.
• Перепад давления: макс. 6 бар*.
• Соединение: PN 6 – PN 16 ANSI 150 фунтов.
• Операции блокировки: макс. 10 / мин., зависит от номинальной ширины.
• Весовые дозаторы, линии упаковки и т.д.
• Системы с высокими требованиями к безопасности для защиты от взрыва пыли –см. главу «Система защиты».
• Системы с отводом или дозированием высокоабразивных сред, в которых требуется газонепроницаемое отсечение.
