Клапаны DKZ APS ®

Centric APS ® -Клапаны DKZ 103 APS ®
Конструкция APS ® указывает на то, что уплотнительный элемент пневматически прижимается к периметру диска в положении заслонки «закрыто»! Благодаря постоянному контактному давлению уплотнительного элемента откидного клапана стабильная герметичность сохраняется даже при небольшом износе.
Поэтому он особенно подходит для абразивных сыпучих материалов. Запорный клапан может использоваться в зависимости от используемого уплотнительного материала в диапазоне температур от - 40 ° C до + 200 ° C. Для срабатывания пневматического уплотнения Warex предлагает различные решения, в которых уплотнение может при необходимости свободно выходить с помощью вакуумной опоры или заправляться азотом.

Особенности:

  • минимальный износ, при работе почти без трения;
  • значительно увеличенный срок службы с абразивными (неадгезивными) продуктами;
  • значительно меньший крутящий момент, поэтому приводы меньшего размера;
  • не требующая обслуживания конструкция;
  • сменные уплотнения;
  • Тип EX для применения в зонах 0/20 в соответствии с EC Type Examination BVS03/Atex-H024X;
  • Уплотнения с боковым выступом и дополнительной поверхностью уплотнения гарантируют идеальное уплотнение между;
  • фланцами без дополнительных фланцевых уплотнений .;
  • валы и головка якоря подходят для изготовления различных приводов, режущая кромка соответствует DIN/ISO 5211.

Материалы:

  • Корпус: силумин (алюминий), сталь, нержавеющая сталь;
  • Диск клапана: из нержавеющей стали, шлифованный и полированный;
  • Втулка: NBR, Hypalone, EPDM, FPM, силикон и др;
  • Валы: из нержавеющей стали 1.4571 + 1.4057 + 1.4542;
  • Подшипниковая втулка: MS, PTFE-уголь, бронза, Peek;
  • O-Rings: NBR, FPM.

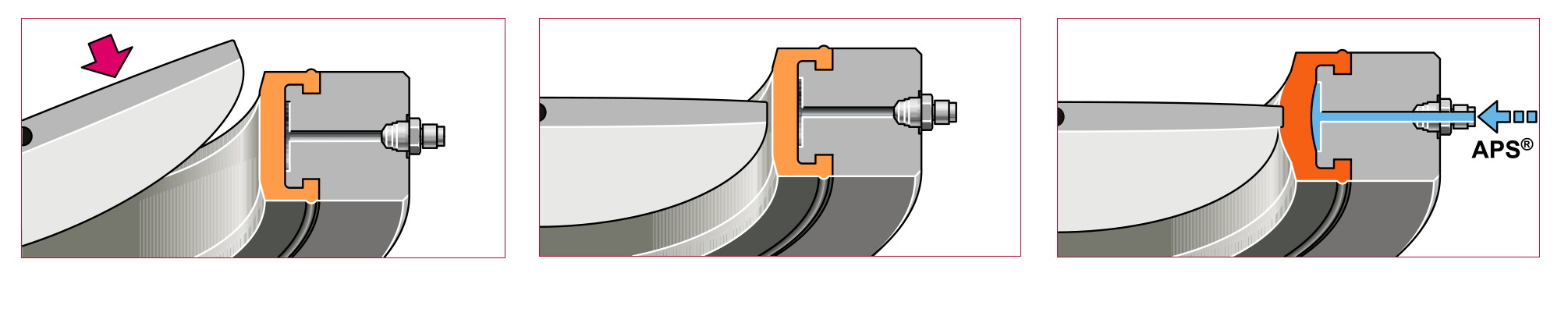

1. Клапан открыт
Специальный запорный клапан APS (с уплотнением по давлению воздуха) имеет диск клапана, который меньше, чем соответствующая уплотнительная втулка. Диск может легко закрыться.

2. Клапан закрыт.
Между диском клапана и втулкой все еще остается небольшой зазор – в этом состоянии фитинг можно снова открыть с минимальным крутящим моментом.

3. Клапан нажат
Когда клапан закрыт, воздух равномерно обдувает уплотнение, что обеспечивает надежное и мягкое отключение с минимальным трением. Это является важным преимуществом, в частности, при работе с агрессивными сыпучими материалами.

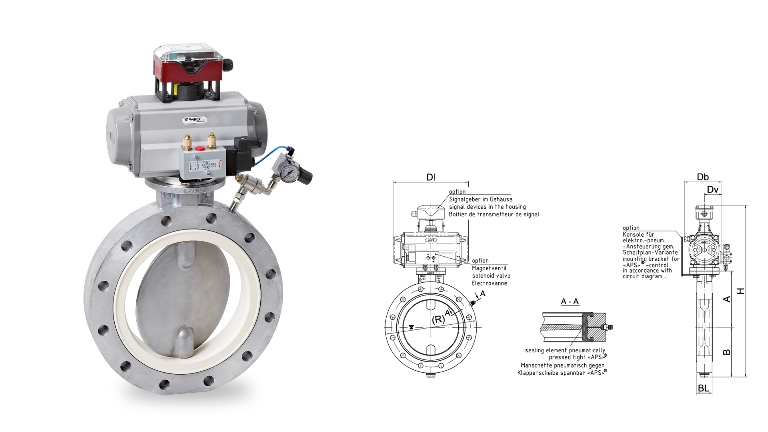

DKZ 103 APS® DZ

Поворотный затвор с пневматическим уплотнением здесь с пневматическим приводом.

  • Диапазон номинальной ширины: DN 50 – DN 1200
  • Рабочая температура: от – 40°C до + 200°C*
  • Перепад давления: до 6 бар*
  • Втулка: сменная или фиксированная вулканизированная

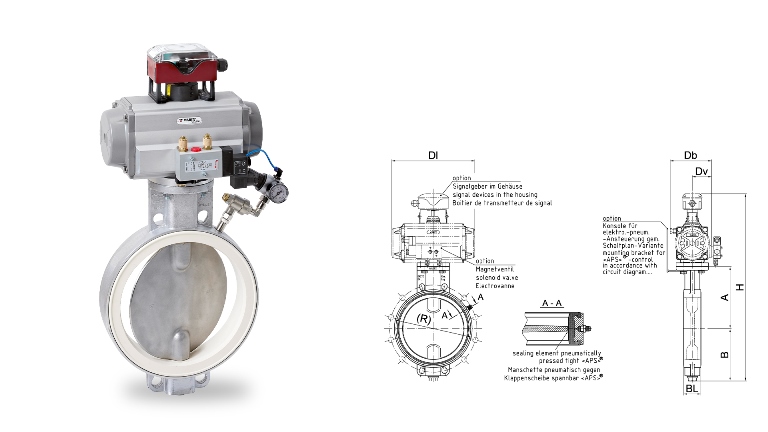

DKZ 110 APS® DZ

Поворотный затвор с пневматическим уплотнением здесь с пневматическим приводом.

  • Диапазон номинальной ширины: DN 50 – DN 1200
  • Рабочая температура: от – 40°C до + 200°C*
  • Перепад давления: до 6 бар*
  • Втулка: сменная или фиксированная вулканизированная.

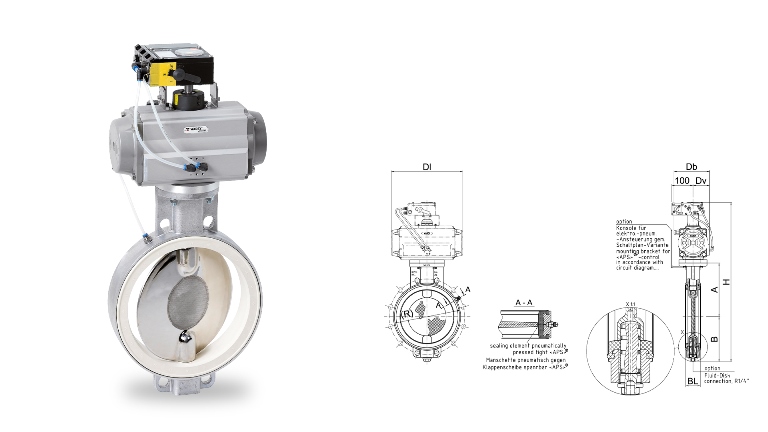

DKZ 110 APS® DZ-P

Поворотный затвор с пневматическим уплотнением здесь с
пневматическим приводом. Позиционер и жидкостный диск особенно подходят для дозирования.

  • Диапазон номинальной ширины: DN 50 – DN 1200
  • Рабочая температура: от – 40°C до + 200°C*
  • Перепад давления: до 6 бар*
  • Втулка: сменная или фиксированная вулканизированная.
