Клапаны DKZE APS®

Эксцентриковый клапан APS ® DKZE 103 APS ®
Класс DKZE 103 APS ® относится к запорной арматуре простого эксцентрикового типа. Тип APS указывает (Air-Pressure-Sealing), что уплотнительный элемент пневматически прижимается к периметру диска в положении клапана «закрыто». При незначительном износе постоянная герметичность по давлению все еще гарантируется благодаря постоянному контактному давлению уплотнительного элемента на откидной клапан. Поэтому он показывает особую пригодность для абразивных сыпучих материалов. Запорная арматура может эксплуатироваться в диапазоне температур от – 40°С до + 200°С в зависимости от используемого уплотнительного материала. Для управления пневматическим уплотнением Warex предлагает различные решения, в которых уплотнение может вентилироваться, если применимо, с помощью вакуумной поддержки или заправляться азотом.

Особенности

  • Минимальный износ, так как работа почти без трения.
  • Значительно увеличенный срок службы в абразивных (невязких) продуктах.
  • Значительно более низкий крутящий момент, поэтому приводы меньшего размера.
  • Необслуживаемая конструкция.
  • В уплотнительном элементе отсутствует втулка вала, поэтому также возможны подшипники с пневматической подвеской.
  • Простая замена уплотнений без разборки запорного клапана (при условии эксцентриковой конструкции).
  • Нет необходимости в уменьшении давления запирания для уплотнения.
  • Скорее подходит для мелкозернистых продуктов до ок. Зернистость 2,5 мм, в противном случае необходимо предусмотреть неплотное закрывание продукта.
  • Также доступна версия EX для применения в зоне 0 / 20, в соответствии с типовыми испытаниями BVS03AtexH025X.
  • Валы и головка якоря подходят для изготовления различных приводов, режущая кромка соответствует DIN/ISO 5211.

Материалы

  • Корпус: силумин (алюминий), сталь, нержавеющая сталь.
  • Клапан Диск: из нержавеющей стали, шлифованный и полированный.
  • Втулка: NBR, Hypalone, EPDM, FPM, силикон и др .
  • Валы: из нержавеющей стали 1.4571 + 1.4057 + 1.4542.
  • Подшипниковая втулка: MS, ПТФЭ-уголь, бронза, полиэфир.
  • Уплотнительные кольца: NBR, FPM.

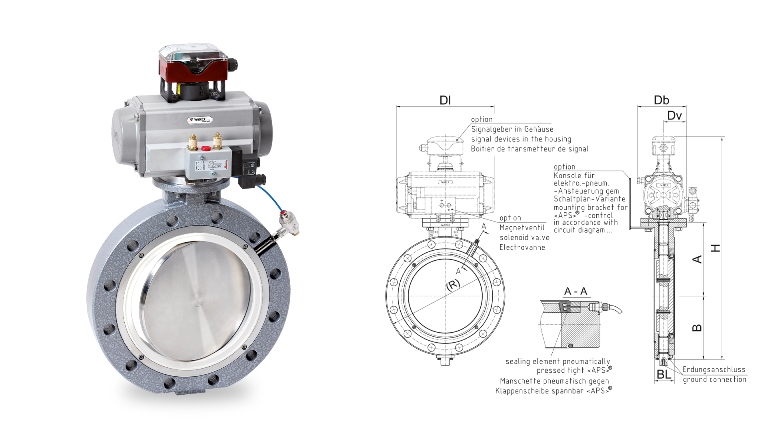

DKZE 103 APS® DZ

Эксцентриковый дисковый затвор с пневматически нагруженным сменным профилированным
уплотнительным кольцом, установленным на легкосъемном несущем кольце.

  • Диапазон номинальной ширины: DN 150 – DN 600
  • Рабочая температура: от – 40°C до + 200°C*
  • Перепад давления: до 6 бар*
  • Рукав: сменный.

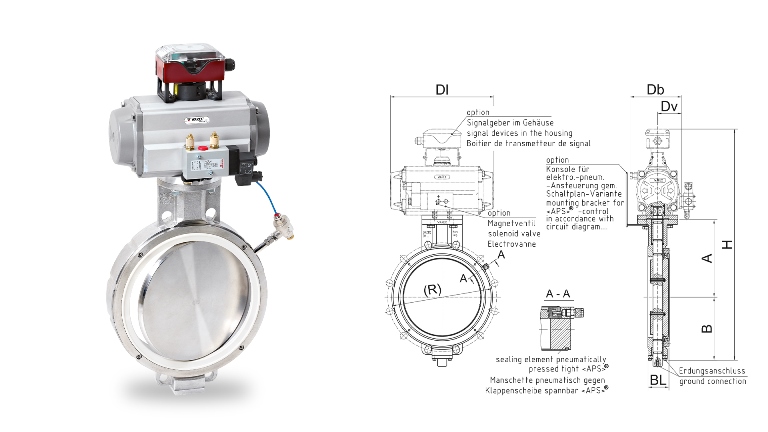

DKZE 110 APS® DZ

Эксцентриковый дисковый затвор с пневматически нагруженным сменным профилированным
уплотнительным кольцом, установленным на легкосъемном несущем кольце.

  • Диапазон номинальной ширины: DN 150 – DN 600.
  • Рабочая температура: от – 40°C до + 200°C*.
  • Перепад давления: до 6 бар*.
  • Рукав: сменный.
