Поворотный затвор DKD

Поворотный затвор с металлическим седлом DKD
Клапаны с металлическим уплотнением производятся в дополнение к клапанам с мягким уплотнением (с эластомерной футеровкой). Они имеют номинальную ширину до 2% утечки (поверхностный эквивалент) в зависимости от их конструкции. Эти Клапаны используются предпочтительно для высоких температур. Имеется специальное оборудование для температур до 1100°C. Часто Клапаны используются также как затворы силоса для сыпучих материалов, особенно если необходимо избежать загрязнения продукта при эластичном износе уплотнения.

Особенности

• в зависимости от конструкции применим для температур до 1100 °C.
• подметальные или строповочные клапаны имеют утечку от 0,5 до 2 %.
• Доступны двухэксцентриковые клапаны с плотностью согласно DIN 12266, степень утечки B.
• как правило, более длительный срок службы, чем у клапанов с мягким уплотнением.
• в пределах более высокого номинального размера значительно дешевле, чем клапаны с мягким уплотнением.
• в центральном исполнении низкий крутящий момент (в зависимости от продукта).
• также доступна версия EX для применения в зоне 0 / 20, согласно типовым испытаниям BVS03AtexH026X.
• Валы и головка якоря подходят для изготовления различных приводов, мест резания согласно DIN / ISO 5211.

Материалы

• Корпус: силумин, сталь, нержавеющая сталь, HII, специальные материалы.
• Диск клапана: сталь, нержавеющая сталь, HII, специальные материалы.
• Валы: нержавеющая сталь, специальные материалы.
• Уплотнение вала: уплотнительные кольца, сальник.

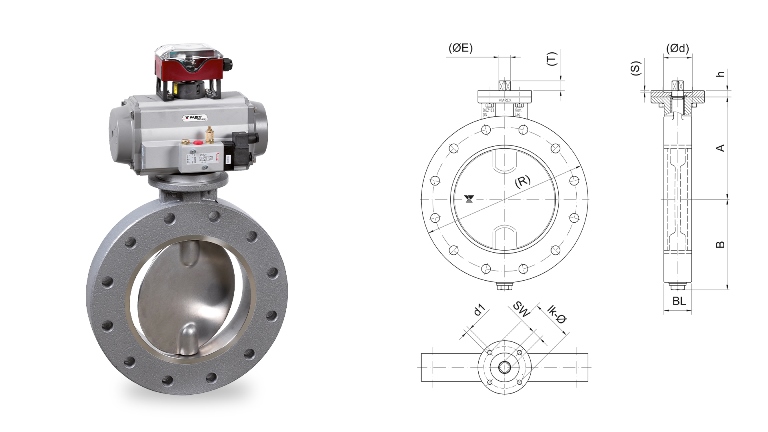

DKD 103

Поворотный затвор с металлическим седлом, полнофланцевая конструкция – для использования
в диапазоне регулирования до 280°C.

• Диапазон номинальной ширины: DN 50 – DN 1200.
• Рабочая температура: от – 40°C до + 280°C*.
• Уплотнительное кольцо Сталь/Специальная сталь.
• Утечка: примерно от 0,5 % до 2 % – поверхностный эквивалент.

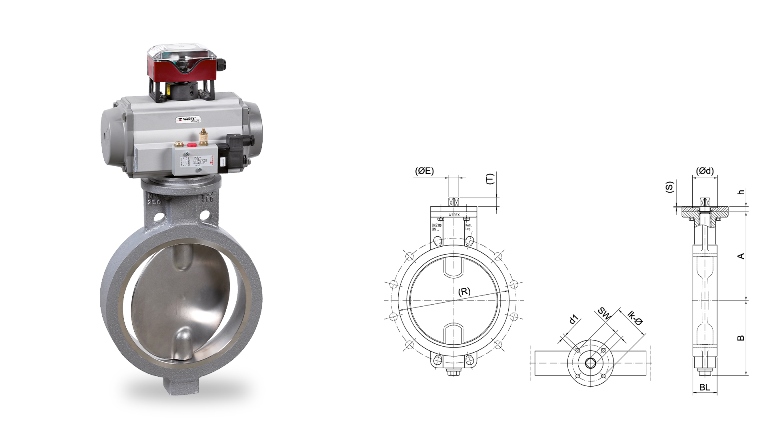

DKD 110

Поворотный затвор с металлическим седлом, вафельная конструкция – запорный и
регулирующий клапан до 280°C.

• Диапазон номинальной ширины: DN 50 – DN 1200.
• Рабочая температура: от – 40°C до + 280°C*.
• Уплотнительное кольцо Сталь/Специальная сталь.
• Утечка: примерно от 0,5 % до 2 % – поверхностный эквивалент.

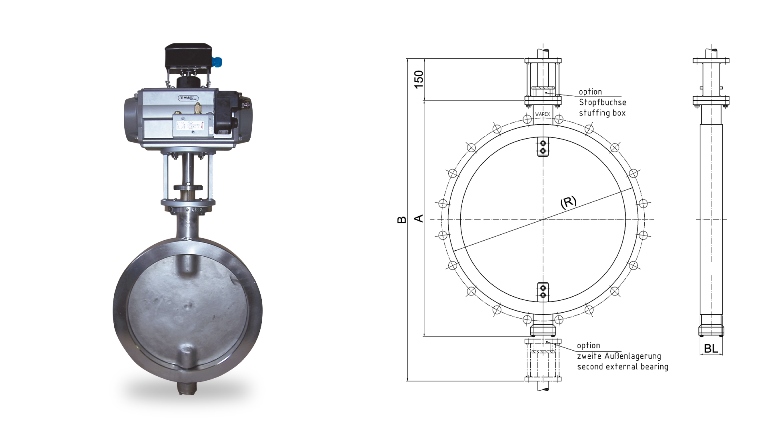

DKD/DKH

Поворотный затвор с металлическим седлом, бесфланцевой конструкции – запорный и
регулирующий клапан для работы в диапазоне высоких температур.

• Диапазон номинальной ширины: DN 50 – DN 1200.
• Рабочая температура: от – 40°C до + 280°C*.
• Уплотнительное кольцо Сталь/Специальная сталь.
• Утечка: примерно от 0,5 % до 2 % – поверхностный эквивалент.

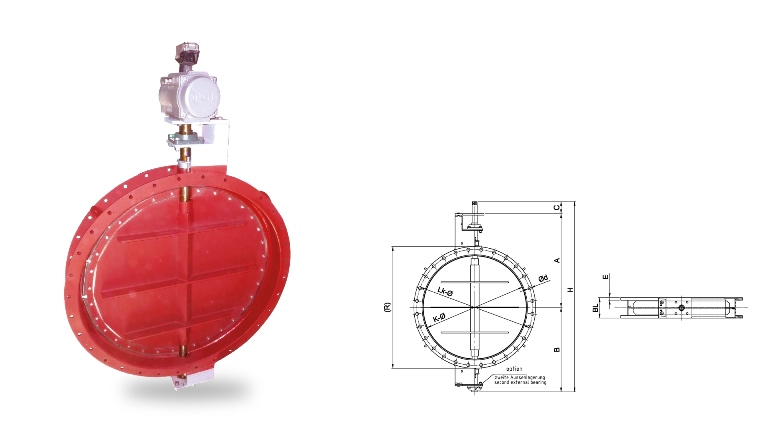

DKD-AK

Поворотный затвор с металлическим седлом, бесфланцевой конструкции – запорный и
регулирующий клапан для работы в диапазоне высоких температур.

• Диапазон номинальной ширины: DN 50 – DN 1200.
• Рабочая температура: от – 40°C до + 280°C*.
• Уплотнительное кольцо Сталь/Специальная сталь.
• Утечка: примерно от 0,5 % до 2 % – поверхностный эквивалент.

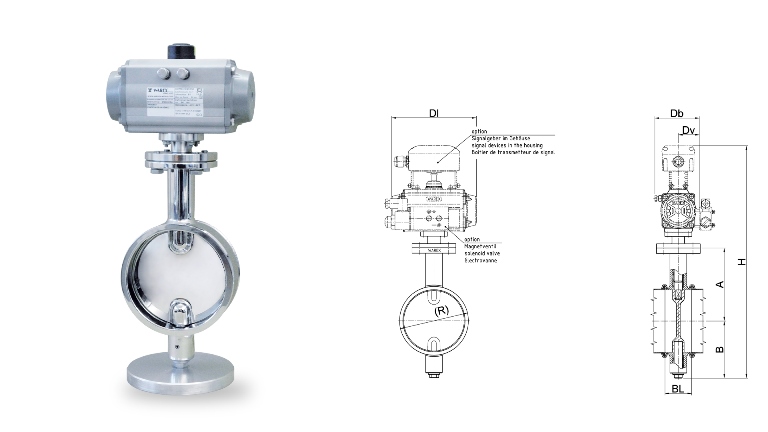

DKD-KL

Поворотный затвор с металлическим седлом, соединение с обжимным кольцом – запорно-
регулирующий клапан для воздуха или сыпучих материалов.

• Диапазон номинальной ширины: DN 50 – DN 1200.
• Рабочая температура: от – 40°C до + 280°C*.
• Уплотнительное кольцо Сталь/Специальная сталь.
• Утечка: примерно от 0,5 % до 2 % – поверхностный эквивалент.
