Поворотный затвор DKZ 103

Серия 103 представляет собой герметичный промежуточный фланцевый клапан для фланцев в соответствии с DIN EN 1092. Клапаны абсолютно герметичны в соответствии с DIN EN 12266, степень утечки A. Корпус является цельным, а уплотнительная втулка бывает двух исполнений. - сменные или фиксированные вулканизированные. Запорный клапан подходит для твердых, жидких и газообразных сред в диапазоне температур от -40 до + 200 ° C. Эта серия также доступна в виде дроссельной заслонки (закрытие с металлическим уплотнением) для горячих газов с температурой более 200 ° C.

Особенности:

• не требующая обслуживания конструкция;
• очень хозрасчетное жилье;
• центрально расположенный диск клапана, предназначенный для обеспечения хорошего потока, со специальным соединением вала, обеспечивающий абсолютное уплотнение в обоих направлениях потока;
• уплотнения с боковым перекрытием и дополнительный уплотнительный обод обеспечивают;
• идеальное уплотнение между фланцами без дополнительных фланцевых уплотнений;
• Также имеется версия Ex для применения в зоне 0/20, вкл. Экзамен типа ЕС;
• Конец вала и головка якоря предназначены для использования с широким спектром приводов. Интерфейсы согласно DIN / ISO 5211.

Корпус: силумин (алюминий), сталь, нержавеющая сталь
Диск: сталь, нержавеющая сталь, ламинированная, отполирована
Рукав: NBR, Hypalone, EPDM, FPM, силикон, среди других
Вал: нержавеющей стали 1.4571 + 1.4057 + 1.4542
Втулки подшипника: MS, ПТФЭ, бронзы , заглянуть
Уплотнительные кольца: NBR, FPM

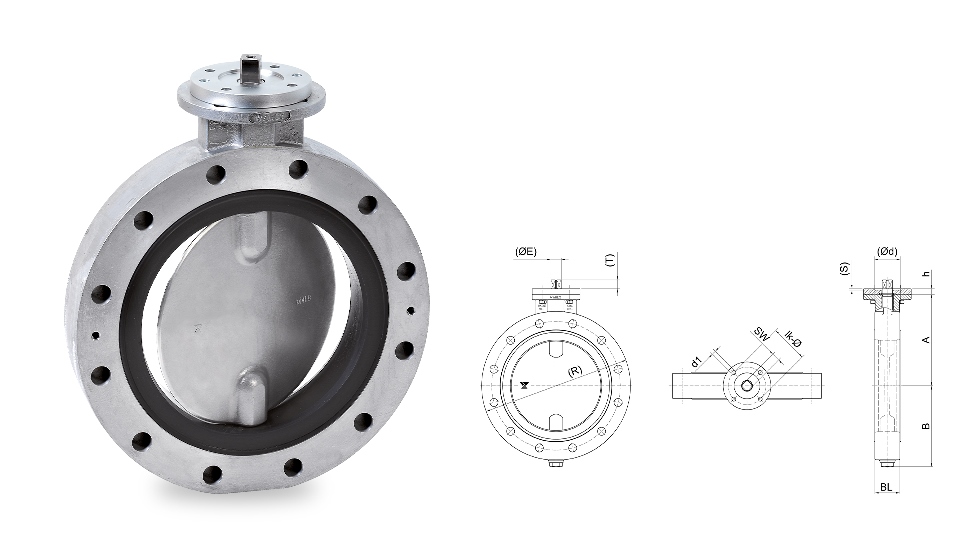

DKZ 103 Базовый элемент дискового затвора со свободным валом для установки между фланцами согласно DIN или ANSI.

• Диапазон номинальных диаметров: DN 50 - DN 1200.
• Рабочая температура: от -40 ° C до + 200 ° C *.
• Дифференциальное давление: до 16 бар *.
• Рукав: сменный или фиксированный вулканизированный.

DKZ 103 R Поворотный затвор с ручным рычагом с храповым механизмом.

• Диапазон номинальных диаметров: DN 50 - DN 600
• Рабочая температура: от -40 ° C до + 200 ° C *
• Дифференциальное давление: до 10 бар *
• Рукав: сменный или фиксированный вулканизированный

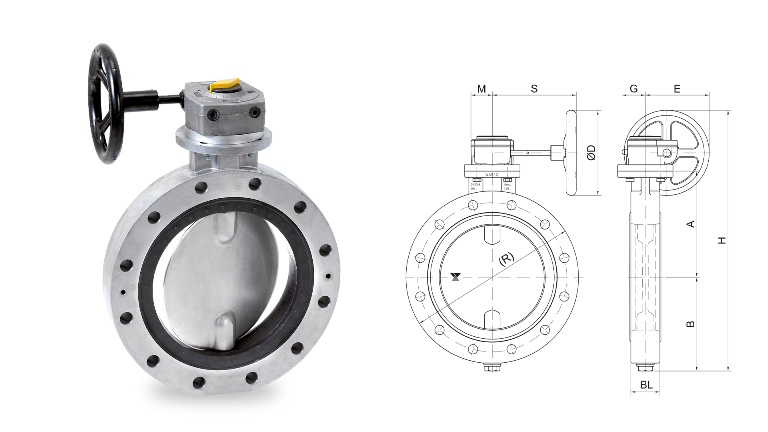

DKZ 103 H  Затвор-бабочка с червячной передачей.

• Диапазон номинальных диаметров: DN 50 - DN 1200
• Рабочая температура: от -40 ° C до + 200 ° C *
• Дифференциальное давление: до 16 бар *
• Рукав: сменный или фиксированный вулканизированный

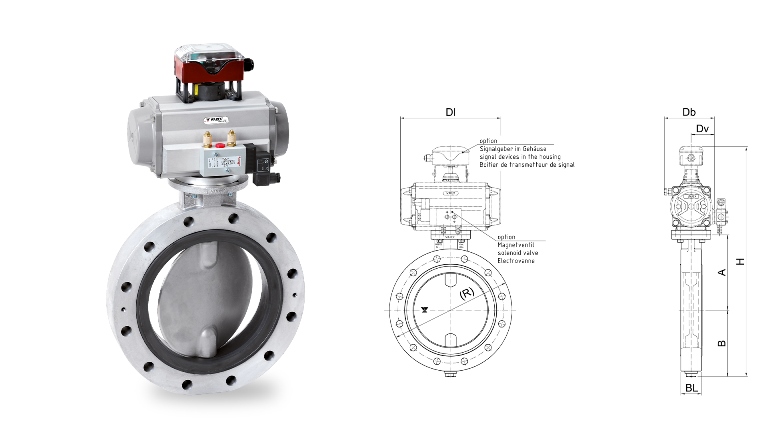

DKZ 103 DZ  Затвор-бабочка с пневмоприводом, соленоидным клапаном и коробкой из макролона / вестамида для концевых выключателей.

• Диапазон номинальных диаметров: DN 50 - DN 1200
• Рабочая температура: от -40 ° C до + 200 ° C *
• Дифференциальное давление: до 16 бар *
• Рукав: сменный или фиксированный вулканизированный.

DKZ 103 DZ-P  Дисковый затвор с пневматическим приводом и позиционером.

• Диапазон номинальных диаметров: DN 50 - DN 1200
• Рабочая температура: от -40 ° C до + 200 ° C *
• Дифференциальное давление: до 16 бар *
• Рукав: сменный или фиксированный вулканизированный.

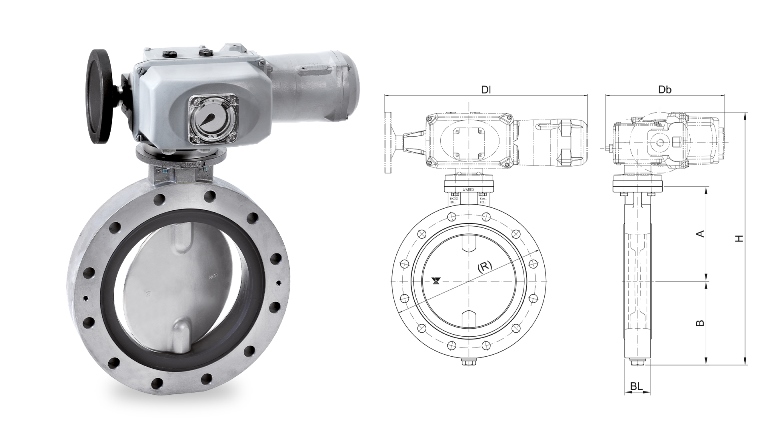

DKZ 103 E  Затвор-бабочка с электроприводом.

• Диапазон номинальных диаметров: DN 50 - DN 1200
• Рабочая температура: от -40 ° C до + 200 ° C *
• Дифференциальное давление: до 16 бар *
• Рукав: сменный или фиксированный вулканизированный.
