Поворотный затвор DKZ 105

Серия 105 - это серия запорных клапанов с уплотнением, специально предназначенных для использования под контейнерами или силосами. Доступны две базовые модели: первая - это легкая и недорогая звездообразная конструкция (SK), а вторая - прочная полностью фланцевая модель (VK). Клапаны обеспечивают абсолютное уплотнение, как описано в стандарте DIN EN 12266, степень утечки A. Корпус является цельным, есть две уплотнительные втулки на выбор, и втулка может быть заменена или вулканизирована в арматуре. как для твердых, так и для пастообразных сред, но в основном используется при насыпных загрузках. Может использоваться при температуре от -40 ° C до + 200 ° C.

Особенности:

• не требующая обслуживания конструкция
• в основном хозрасчетное жилье
• центрально расположенный диск клапана, предназначенный для обеспечения
• хорошего потока, со специальным соединением вала, обеспечивающий
• абсолютное уплотнение в обоих направлениях потока
• уплотнения съемные
• Также имеется версия Ex для применения в зоне 0/20, вкл. Экзамен типа ЕС
• уплотнения имеют боковое перекрытие и дополнительный уплотнительный обод и - это дает идеальное уплотнение между фланцами без каких-либо дополнительных фланцевых уплотнений.

Корпус: Силумин (алюминий).
Диск клапана: Сталь, нержавеющая сталь, ламинированная, шлифованная и полированная.
Гильза: NBR, Hypalon, EPDM, FPM, Silikon, ua.
Валы: Нержавеющая сталь 1.4571 + 1.4057 + 1.4542.
Подшипниковая втулка: MS, PTFE, бронза.
Уплотнительные кольца: NBR , FPM.

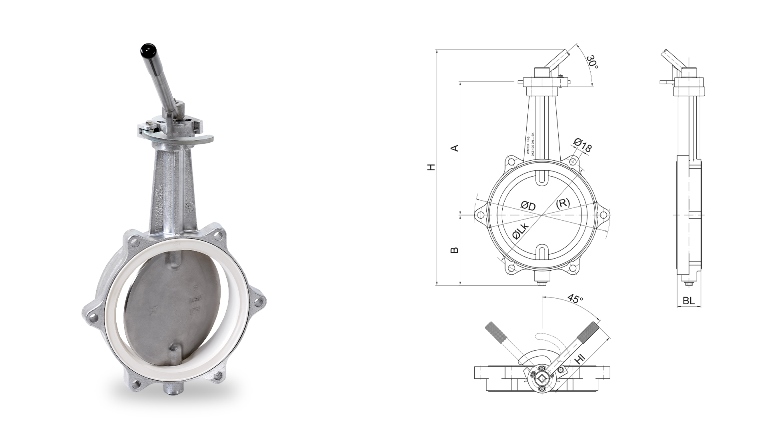

DKZ 105 SK Клапан-бабочка контейнерная, звездообразная, с ручным рычагом с храповым механизмом.

• Диапазон номинальных диаметров: DN 150 - DN 300
• Рабочая температура: от -40 ° C до + 200 ° C *
• Дифференциальное давление: до 0,5 бар *
• Рукав: сменный

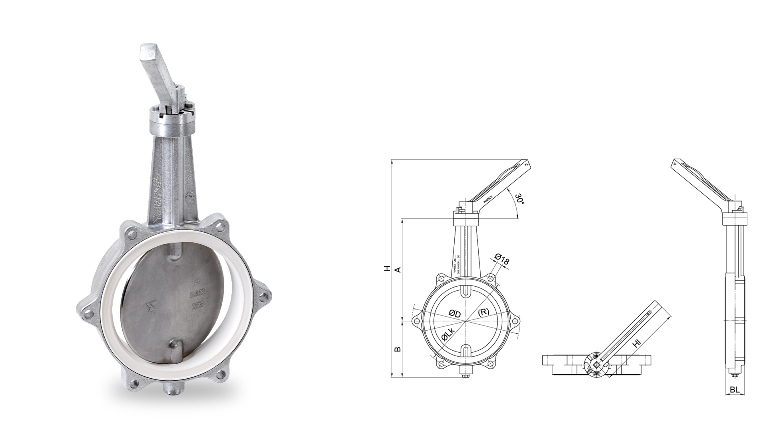

DKZ 105 SK Дроссельная заслонка для контейнера типа DKZ 105 SK, звездообразная, с системой блокировки от падения.

• Диапазон номинальных диаметров: DN 150 - DN 300
• Рабочая температура: от -40 ° C до + 200 ° C *
• Дифференциальное давление: до 0,5 бар *
• Рукав: сменный.

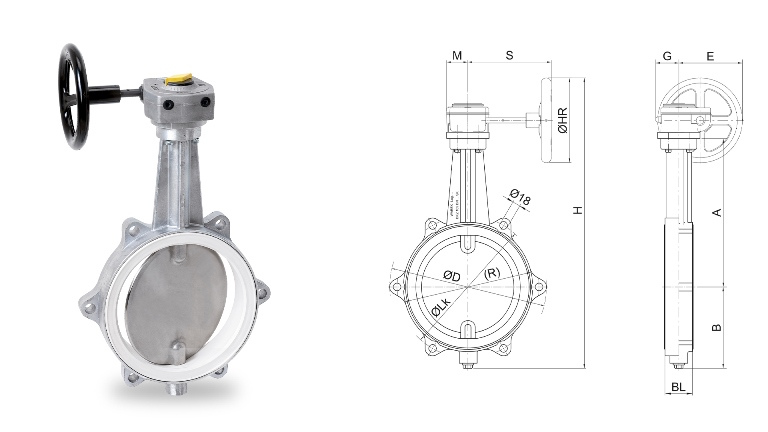

DKZ 105 SK  Затвор дисковый контейнерный типа ДКЗ 105 СК, звездообразный, с червячной передачей.

• Диапазон номинальных диаметров: DN 150 - DN 300.
• Рабочая температура: от -40 ° C до + 200 ° C *.
• Дифференциальное давление: до 0,5 бар *.
• Рукав: сменный.

DKZ 105 VK Затвор дисковый контейнерный типа DKZ 105 VK, в полностью фланцевом исполнении, с ручным рычагом с храповым механизмом.

• Диапазон номинальных диаметров: DN 150 - DN 300.
• Рабочая температура: от -40 ° C до + 200 ° C *.
• Дифференциальное давление: до 0,5 бар *.
• Рукав: сменный.

DKZ 105 VK  Затвор-дисковый контейнерный тип DKZ 105 VK, в полнофланцевом исполнении, с системой блокировки от падения.

• Диапазон номинальных диаметров: DN 150 - DN 300.
• Рабочая температура: от -40 ° C до + 200 ° C *.
• Дифференциальное давление: до 0,5 бар *.
• Рукав: сменный.

DKZ 105 VK  Затвор дисковый контейнерный типа ДКЗ 105 ВК, в полнофланцевом исполнении, с червячной передачей.

• Диапазон номинальных диаметров: DN 150 - DN 300.
• Рабочая температура: от -40 ° C до + 200 ° C *.
• Дифференциальное давление: до 0,5 бар *.
• Рукав: сменный.
