WA5E 103 GS

Системы защиты
С 2004 года мы предлагаем комплексные системы безопасности, которые можно использовать для взрывотехнической развязки. Эти системы безопасности состоят из комбинации двух
Запорная арматура (типовая серия GS: ударопрочная и огнестойкая), соответствующий уравнительный барабан, а также система запирания, испытанная по типу EG. Принцип надежности системы безопасности основан на том, что в любой момент времени один клапан закрыт. Для обеспечения необходимой функциональности была разработана система запирания, работающая независимо от вышестоящего режима управления. В частности, в отношении применения вакуума защитные системы используются в качестве альтернативы ротационным шлюзам из-за их меньшей утечки воздуха. Подробнее см. также главу DKZ GS. Типовой ряд WA5E 103GS-ST3/… применим для смесей алюминиевой пыли и воздуха и металлической пыли класса взрывоопасности пыли St3 (Kst ≤1000 бар · м/с). Устойчивость к ударному давлению составляет 14 бар.

Особенности

• в версии GS-ST3 для использования при температуре до 150°C, с устойчивостью к ударному давлению 14 бар, см. сертификат типовых испытаний BVS07ATEXH065X.
• может использоваться при пониженном давлении взрыва (0,3 бар) до 200°C, в соответствии с типовыми испытаниями BVS07ATEXH060X, дополнение 1.
• версия DKZ 103 GS доступна до DN 500, Kst ≤ 500 бар* м/с.
• замена уплотнений на месте (за исключением вулканизированной конструкции).
• также доступны с белыми уплотнениями, соответствующими FDA (состояние: пыль с минимальной энергией воспламенения от более 3 мДж).
• Валы и головка якоря подходят для изготовления различных приводов, мест резания согласно DIN / ISO 5211.

Материалы

• Корпус: силумин (алюминий), сталь, нержавеющая сталь.
• Клапан Диск: из нержавеющей стали, шлифованный и полированный.
• Втулка: NBR, Hypalone, EPDM, FPM, силикон и др .
• Валы: из нержавеющей стали 1.4571 + 1.4057 + 1.4542.
• Подшипниковая втулка: MS, ПТФЭ-уголь, бронза.
• O- Кольца: NBR, FPM.

WA5E 103 GS

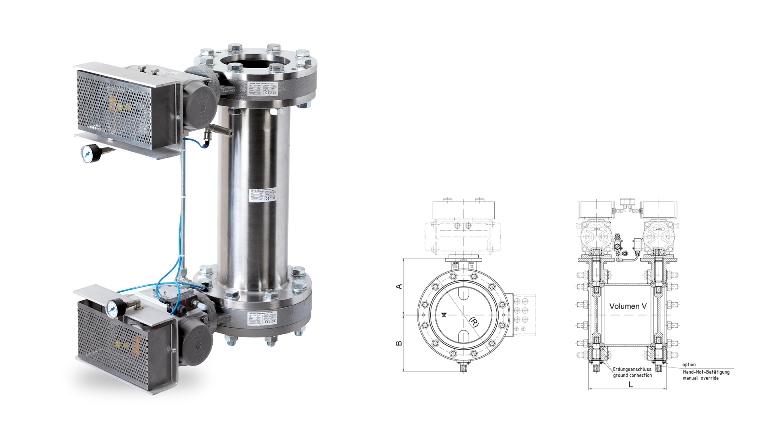

Состоит из двух поворотных дисковых затворов серии DKZ 103 GS,
промежуточного бака и блока управления (взаимоблокировки) типа EG.

• Диапазон номинальной ширины: DN 50 – DN 500.
• Рабочая температура: от – 10°C до + 60°C*.
• Взрывозащищенное исполнение: до 10 бар*.
• Втулка: сменная или фиксированная вулканизированная.
• Согласно сертификату проверки типа ЕС BVS03AtexH023X.
• Конструкция уравнительного барабана по желанию заказчика.

WA5E 103 GS-ST

Состоит из двух дисковых затворов серии DKZ 103 GS,
уравнительного барабана и проверенной системы управления (блокировки) типа EG.

• Диапазон номинальной ширины: DN 50 – DN 200.
• Рабочая температура: от – 10°C до + 150°C*.
• Взрывозащищенное исполнение: до 14 бар*.
• Втулка: сменная или фиксированная вулканизированная.
• В соответствии с сертификатом проверки типа ЕС BVS07AtexH065X.
• Конструкция уравнительного барабана по желанию заказчика.
