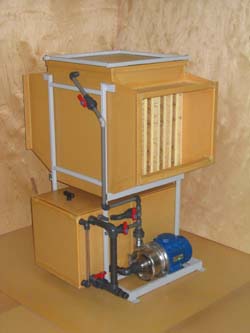

Рамные ионообменные фильтры (РИФ)

Рамные ионообменные фильтры (РИФ)

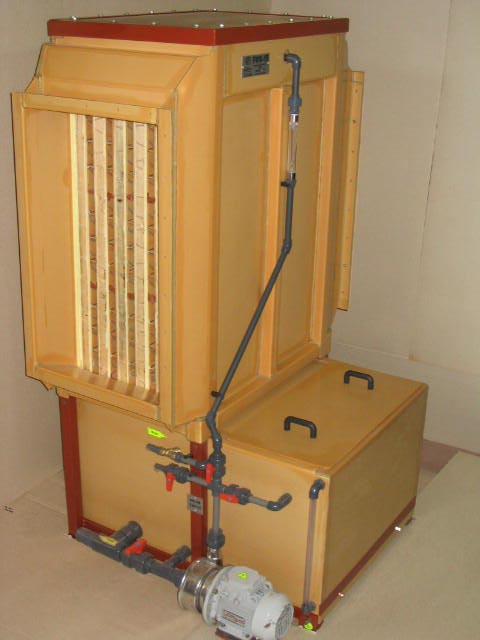

В фильтрах РИФ фильтровальный блок представляет собой набор рамок с натянутым и специально зафиксированным ионообменным полотном. Газовый поток фильтруется через материал, загрязняющие вещества при этом химически связываются активными центрами ионита.

Технические характеристики

  РИФ-0,5 РИФ-5 РИФ-10 РИФ-20
Производительность, м3/час 500 5 000 10 000 20 000
Аэродинамическое сопротивление,
не более, Па:

300

300

500

600
Габаритные размеры, мм, не более
длина 760 1200 1170 1920
ширина 995 1690 1990 1950
высота 1065 2010 2510 2510
Объем бака для регенерационного раствора, м3, не менее
0,1

0,4

0,6

0,8
Поверхность фильтрации, м2, не менее 2,3 17 36 93
Линейная скорость фильтрации, м/сек 0,06 0,09 0,09 0,07
Масса сухого фильтра в сборе,
не более, кг

130

720

1050

1325
Массовая концентрация улавливаемых веществ, мг/м3, в пределах
20 – 200

20 – 200

20 – 200

20 – 200
Температура очищаемого газа, оС +1…+45 +1…+45 +1…+45 +1…+45
Влажность очищаемого воздуха, % 40 – 100 40 – 100 40 – 100 40 – 100
Концентрация водонерастворимой пыли в очищаемом воздухе,
мг/м3, не более

5

5

5

5

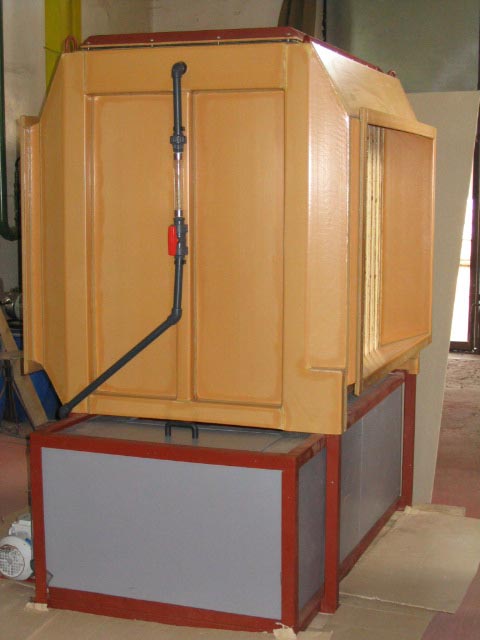

Рамные ионитные фильтры (РИФ)

Рамные ионитные фильтры (РИФ) предназначены для очистки воздуха от NH3, HF, HCl, SO2, CrO3, органических кислот и аминов, аэрозолей кислот, щелочей, токсичных солей (NiCl2, Ni2SO4, CdSO4).

Фильтры РИФ характеризуются:

  • высокой эффективностью очистки (90-95%);
  • полной автоматизацией процесса очистки;
  • минимальным уровнем энергозатрат;
  • надежностью в эксплуатации и простотой в обслуживании;
  • эффективность очистки практически не зависит от колебаний концентрации загрязняющего компонента и скорости воздушного потока.

Очистка воздуха осуществляется  в процессе фильтрации очищаемого воздуха через ионообменный фильтроматериал МИОН®, функциональные группы которого связывают токсичные компоненты.



Технические характеристики фильтров РИФ.



РИФ-0,5

РИФ-5

РИФ-10

РИФ-20

Производительность, м3/час

500

5 000

10 000

20 000

Поверхность фильтрации, м2

3,0

22

42

108

Аэродинамическое сопротивление,
не более, Па:

периодический режим регенерации
непрерывный режим регенерации



300
500



300
500



350
600



400
700

Продолжительность регенерации, не более, час

1

1,5

2

2

Линейная скорость фильтрации, м/сек

0,046

0,06

0,07

0,05

А, мм

865

968

940

1694

В, мм

1200

1825

2482

2476

С, мм

875

1655

1950

2250

D, мм

550

810

815

1560

E, мм

585

1360

1664

1965

F, мм

-

1318

1832

1827

G, мм

-

570

745

743

H, мм

850

1226

1638

1626

JxK, мм

415х427

1196х905

1500 x1397

1800 х1401

Масса сухого фильтра в сборе,  не более, кг

125

525

735

1325

Объем бака, м3

0,12

0,45

0,55

1,35

РИФ размеры
Ионообменные фильтры для технологической и санитарной очистки воздуха
