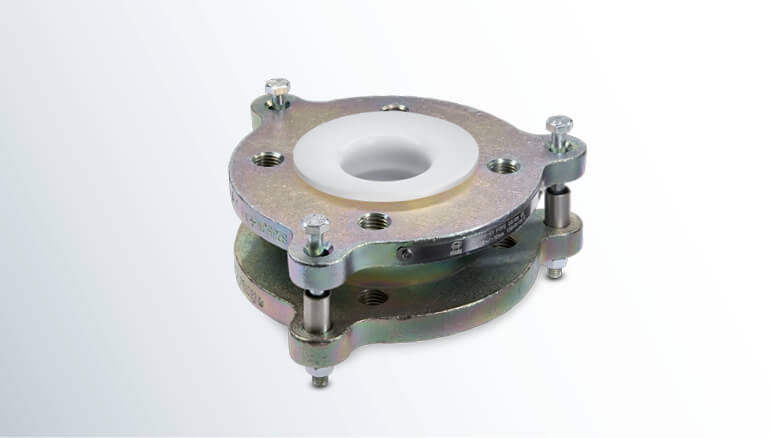

Компенсаторы из ПТФЭ очень гибкие и обеспечивают компенсацию вибраций и температурного расширения на вашей производственной линии. Компенсаторы из ПТФЭ с 1 витком допускают высокое рабочее давление.
Дизайн:
- до номинального диаметра трубы DN 100 с двумя проушинами
- от номинального диаметра трубы DN 125 с тремя ушками
- до номинального диаметра трубы DN 65 с резьбовыми отверстиями
- от номинального диаметра трубы DN 80 со сквозными отверстиями
Материалы фланцев:
- углеродистая сталь
- нержавеющая сталь
Подкладочные материалы:
- ПТФЭ (чистый или проводящий)
Фланцы:
- рыхлый-рыхлый
Другие уровни давления:
- по требованию
Особые возможности:
- предельные болты/удлинители отверстий
- заземляющая шпилька/наконечник
Дополнительные опции:
- окончательная покраска
| DN |
L (мм) |
Ход, мм | Боковое смещениею, мм |
Угловое смещение, максимум. (°) |
d4 (мм) | K (мм) | smin (мм) | a2 (мм) | Количество болтов | Вес (кг) |
| 15 | 40 | 5 | 2 | 2 | 45 | 65 | 3.0 | 13.0 | 4 x M12 | 1,3 |
| 20 | 40 | 5 | 2 | 2 | 58 | 75 | 3.0 | 13.0 | 4 x M12 | 1,6 |
| 25 | 40 | 5 | 2 | 2 | 68 | 85 | 3.0 | 13.0 | 4 x M12 | 1,9 |
| 32 | 40 | 5 | 2 | 2 | 78 | 100 | 3.0 | 13.0 | 4 x M16 | 2,7 |
| 40 | 40 | 5 | 2 | 2 | 88 | 110 | 3.0 | 13.0 | 4 x M16 | 3,1 |
| 50 | 48 | 6 | 2 | 2 | 102 | 125 | 4.0 | 16.0 | 4 x M16 | 4,4 |
| 65 | 54 | 7 | 3 | 3 | 122 | 145 | 4.0 | 16.0 | 8 x M16 | 5,2 |
| 80 | 60 | 7 | 3 | 3 | 138 | 160 | 4.0 | 16.0 | 8 x M16 | 6,2 |
| 100 | 64 | 7 | 3 | 4 | 158 | 180 | 5.0 | 20.0 | 8 x M16 | 8,4 |
| 125 | 70 | 7 | 4 | 4 | 188 | 210 | 4.5 | 19.5 | 8 x M16 | 11,1 |
| 150 | 75 | 10 | 4 | 4 | 212 | 240 | 5.0 | 23.0 | 8 x M16 | 15,9 |
| 200 | 85 | 10 | 4 | 3 | 268 | 295 | 5.0 | 25.0 | 8 x M16 | 25,4 |
| 250 | 93 | 10 | 5 | 3 | 320 | 350 | 7.5 | 29.5 | 12 x M20 | 32,1 |
| 300 | 100 | 12 | 5 | 3 | 370 | 400 | 6.0 | 31.0 | 12 x M20 | 52,8 |
| 350 |
103 |
12 | 5 | 2 | 430 | 460 | 7.5 | 37.5 | 16 x M20 | 72,2 |
| 400 | 103 | 12 | 5 | 2 | 482 | 515 | 7.5 | 37.5 | 16 x M24 | 83,2 |
| 500 | 103 | 12 | 5 | 2 | 585 | 620 | 8.0 | 38.0 | 20 x M24 | 93,7 |

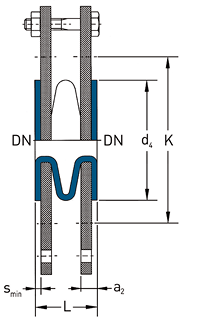

L = общая длина
d 4 = диаметр поднятой поверхности
K = диаметр окружности болта
s min = минимальная толщина раструба
a 2 = минимальная длина со свободным фланцем и s мин .
Технические данные действительны для уровня давления PN 10.
a 2 зависит от типа конструкции и толщины футеровки.
