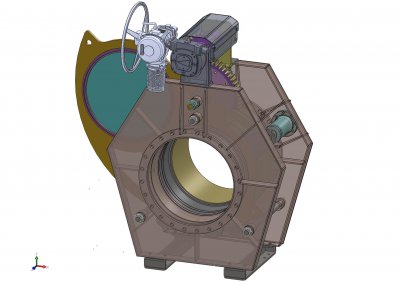

Очковая (изолирующая, отсечная) задвижка, взрывозащищенная по ATEX.

Очковая задвижка, взрывозащищенная по ATEX.

Очковая (отсечная, изолирующая) задвижка монтируется на производствах черной металлургии, нефтехимических, нефтеперерабатывающих предприятиях, на газоперекачивающих станциях, ТЭЦ, в морской отрасли и т.д., там где требуется 100% изоляции рабочей среды.
Очковая задвижка применяется в широком спектре промышленных отраслях. В большом диапазоне температурных режимов – от низких до высоких температур. Применяется в разнообразных средах - от природного газа и до высоко агрессивных сред (доменный, коксовый, печные газы), с загрязненными примесями. От Ду 500 до Ду4000.



Очковая задвижка является независимым оборудованием, которому не нужна вспомогательная поддержка, кроме стандартной поддержки для магистрального трубопровода.

Очковая задвижка производится в соответствии с требованиями взрывозащиты, Электроприводы по стандарту ATEX. Ручной, дублирующий механизи.

Очковая задвижка выдерживает атмосферные условия взрывоопасной среды. В задвижке нет частей или принадлежностей, которые могут иметь какую-либо реакцию с взрывоопасным условием.

Тем самым, очковая задвижка отвечает требованиям, по которым задвижка подходит для взрывоопасных атмосферных условий.



Прочная конструкция для работы в сложных условиях и 100%-я, полная и безопасная изоляция среды, является основным решением для применения в металлургической промышленности.

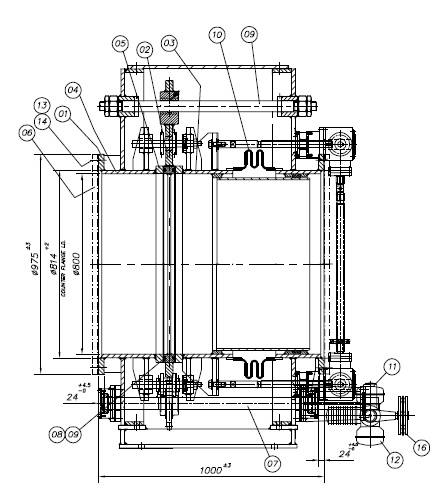

Материальное исполнение (инертное к взрывоопасной среде):

Описание

Кол-во (шт.)

Материал

Спецификация

Заметки

1

Круглый фланец

2

Углеродистая сталь

IS:2062 GR.B



2

Диск

1

Углеродистая сталь

IS:2062 GR.B



3

Подвижный патрубок

1

Углеродистая сталь

IS:2062 GR.B



4

Корпус

1

Углеродистая сталь

IS:2062 GR.B



5

Кольцо седла клапана

2

Углеродистая сталь

IS:2062 GR.B

наваренный твёрдым сплавом с 13% хромистой стали

6

Ответные фланцы

2

Углеродистая сталь

IS:2062 GR.B



7

Шнек сжимания/разжимания

4

Нержавеющая сталь

AISI: 410



8

Уплотнение задвижки

4

Силиконовый каучук

-



9

Вал привода

1

Нержавеющая сталь

AISI: 410



10

Компенсатор

1

Нержавеющая сталь

AISI: 304



11

Редуктор

1

Стандарт

AUMA



12

Электропривод

1

Стандарт

AUMA



13

Уплотнительное кольцо (главный фланец)

2

Сжатое без асбестовое волокно (CNAF)

-



14

Болт с шестигранной головкой/шестигранная гайка

1 (один) набор

Углеродистая сталь

IS:1364/1367 CL.8.8/8



15

Концевой выключатель

2+2

Стандарт



Не показан в чертеже

16

Колесо цепной передачи и цепь звеньевая

набор

Литой чугун



Длинной 10 метров (закольцованный)
