Оросители с К=114

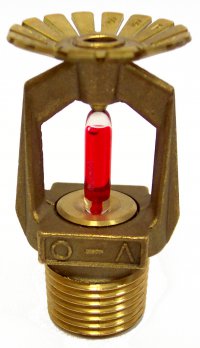

Ороситель спринклерный модели AHD214F:

  • водяной, с плоской розеткой, колба 5 мм, ½", К-114,
  • температура срабатывания - 68°С/57°С












Рис. 1

Область применения

Оросители спринклерные производства фирмы CD применяются в водяных и водовоздушных спринклерных системах, а также в дренчерных системах.



Основные характеристики

Выпускаются оросители следующих моделей (рис.1): AHD214F (68°С и 57°С) – устанавливаются вертикально розеткой вниз. Они представляют собой автоматические спринклеры колбового типа стандартного реагирования. Стеклянная колба диаметром 5 мм является тепловым замком. В зависимости от температуры срабатывания жидкость в колбе имеет определенный цвет: 68°С – красная, 57°С – оранжевая. Температура срабатывания выбирается в зависимости от категории защищаемого помещения. В случае удаления из оросителя термочувствительного элемента – колбы – он автоматически становится дренчерным.
Оросители этих типов предназначены для открытой установки под потолком, а также для углубленной установки в случае использования фасонного цоколя.
Конструктивное исполнение оросителей – розеточное.
Возможно использования со следующими видами огнетушащего вещества: вода, водные растворы.
Направленность потока огнетушащего вещества – концентрическая.



                         Рис. 2


Табл. 1.
Конструкция
       оросителя

1  Корпус
2  Розетка
3  Тарелка
4  Болт
5  Колба
6  Прокладка

Оросители поставляются без покрытия (бронза) и с декоративным покрытием (хром или белый).
Предельно допустимая температура эксплуатации: для оросителя 68°С – 50°С, для оросителя 57°С – 38°С.
Срок службы оросителей при комнатной температуре – 30 лет.



Технические параметры

Резьба присоединения - R ½”, внешняя коническая.
Конструкция оросителя представлена на рис. 2 и в табл. 1.
Коэффициент расхода (К-фактор) – 114. Данный коэффициент рассчитывается по формуле Q = K*√p, где K=114, P – давление перед оросителем (атм.), Q – расход через ороситель (л/мин).
Каждый спринклерный ороситель испытывается на заводе-изготовителе при давлении 25 атм.
Гидравлические параметры оросителей определялись согласно ГОСТ 51043-2002. Информация, полученная при сертификации (не предназначена для использования при проектировании), приведена в табл. 2.


Монтаж и эксплуатация

Установка оросителей: оросители вворачиваются в спринклерную муфту вручную с использованием обычного рожкового ключа на 22. Максимальный момент затяжки не должен превышать 10 кг/см², превышение данного значения может привести к деформации пломбы выходного отверстия спринклера, что повлечет утечку. Для герметизации соединения применяется специальная лента-герметик (например, Loctite 55).

Хранение и обслуживание: нельзя превышать установленную нормами температуру транспортировки и хранения. Оросители рекомендуется хранить в сухом прохладном месте в упаковке производителя.

Внимание!
Нельзя устанавливать спринклеры с видимыми признаками повреждений. Спринклеры нельзя красить, наносить на них какие-либо покрытия и изменять любыми другими способами. Нельзя разбирать и чинить сработавший спринклер – все сработавшие или поврежденные спринклеры подлежат замене на новые с теми же характеристиками.






Комплектность

Оросители отпускаются в комплекте с бухгалтерскими документами, копиями сертификатов и техническим паспортом изделия с гарантийной пометкой.
Упаковка: картонные коробки, по 100 шт. в каждой.



Табл. 2. Интенсивность орошения водяного
       оросителя модели AHD214F/AHD167F

Радиус орошаемой поверхности R, м  1,0 (J1)  1,5 (J2)  2,0 (J3)
Интенсивность орошения при давлении перед оросителем J, л/с•м²  Р=0,1 МПа  0,093  0,091  0,096
 Р=0,2 МПа  0,149  0,128  0,136
 Р=0,3 МПа  0,202  0,184  0,166
 Р=0,4 МПа  0,204  0,188  0,118





Оформление заказа



При заказе указывается модель оросителя, температура срабатывания и вид покрытия.



Сертификация

Сертификат пожарной безопасности:
ССПБ.TW.ОП002.В01683, действителен до 11.05.08.

Сертификат соответствия:
РОСС TW.ББ05.В00785, действителен до 11.05.08.
