Ороситель водяной скрытый AHD 203

  • Модель: AHD203N
  • Монтажное расположение: вниз
  • К-фактор: 80
  • Коэффициент производительности: 0.42
  • Тепловой замок: колба 5мм
  • Резьба присоединения: 1/2"

Область применения



Оросители спринклерные производства фирмы CD применяются в водяных и водовоздушных спринклерных системах, а также в дренчерных системах.


Основные характеристики

Выпускаются оросители типа AHD204K* (68°С/57°С) – установка параллельно поверхности пола. Они представляют собой автоматические спринклеры колбового типа стандартного реагирования. Стеклянная колба диаметром 5 мм является тепловым замком. В зависимости от температуры срабатывания жидкость в колбе имеет определенный цвет: 68°С – красная, 57°С – оранжевая. Температура срабатывания выбирается в зависимости от категории защищаемого помещения. В случае удаления из оросителя термочувствительного элемента – колбы – он автоматически становится дренчерным.
*До 2008 года оросители на 57°С имели маркировку AHD157K. Сейчас она сохраняется только как заводской номер продукта.




Рис. 1



Рис. 2

Табл. 1. Конструкция
оросителя
1  Корпус
2  Розетка
3  Тарелка
4  Болт
5  Колба
6  Прокладка

Оросители этих типов предназначены для открытой установки на стену (оросители общего назначения), а также для углубленной установки в случае использования фасонного цоколя.
Конструктивное исполнение оросителей – розеточное.
Возможно использование со следующими видами огнетушащего вещества – вода, водные растворы.
По направленности потока огнетушащего вещества оросители относятся к полуконцентрическим.
Оросители поставляются без покрытия (бронза) и с покрытием (хром или белый).
Температура окружающей среды: минимальная – -30°С, максимальная – +38°.
Срок службы оросителей при комнатной температуре – 30 лет.



Технические параметры

Резьба присоединения - ½"NPT, внешняя коническая.
Конструкция оросителя представлена на рис.2 и в табл. 1.
Коэффициент расхода: для оросителей с плоской/вогнутой розеткой – 80. Данный коэффициент рассчитывается по формуле Q = K√p, где K=80, P – давление перед оросителем (атм.), Q – расход через ороситель(л/мин).
Каждый спринклерный ороситель испытывается на заводе-изготовителе при давлении 25 атм.
Гидравлические параметры оросителей определялись согласно ГОСТ 51043-2002. Информация, полученная при поектировании (не предназначена для использования при проектировании), приведена в табл. 2.



Монтаж и эксплуатация

Установка оросителей: оросители вворачиваются в спринклерную муфту вручную с использованием обычного рожкового ключа на 22. Максимальный момент затяжки не должен превышать 10 кг/см², превышение данного значения может привести к деформации пломбы выходного отверстия спринклера, что повлечет утечку. Для герметизации соединения применяется специальная лента-герметик (например, Loctite 55).

Хранение и обслуживание: нельзя превышать установленную нормами температуру транспортировки и хранения. Оросители рекомендуется хранить в сухом прохладном месте в упаковке производителя.

Внимание!
Нельзя устанавливать спринклеры с видимыми признаками повреждений. Спринклеры нельзя красить, наносить на них какие-либо покрытия и изменять любыми другими способами. Нельзя разбирать и чинить сработавший спринклер – все сработавшие или поврежденные спринклеры подлежат замене на новые с теми же характеристиками.




Комплектность

Оросители отпускаются в комплекте с бухгалтерскими документами, копиями сертификатов и техническим паспортом изделия с гарантийной пометкой.
Упаковка: картонные коробки, по 100 шт. в каждой.



Табл. 2. Интенсивность орошения горизонтального оросителя

Радиус орошаемой поверхности R, м 1,5 (J1) 2,5 (J2) 4,0 (J3)
Интенсивность орошения при давлении перед оросителем J, л/с·м² P=0,1 МПа 0,042 0,054 0,056
P=0,2 МПа 0,055 0,072 0,077
P=0,3 МПа 0,068 0,090 0,110
P=0,4 МПа 0,082 0,095 0,133

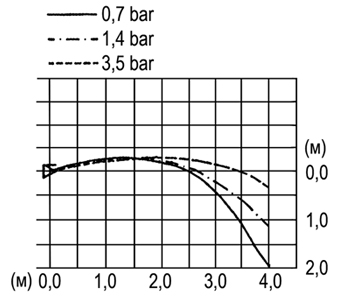

Рис. 3. Карта орошения

Оформление заказа

При заказе указывается модель оросителя, температура срабатывания и вид покрытия. Для 57°С можно также указать старый номер продукта – AHD157K.



Сертификация

Сертификат пожарной безопасности:
ССПБ.TW.ОП002.В02295, срок действия – до 10.11.2008г.

Сертификат соответствия:
РОСС TW.ББ05.В01040, срок действия – до 10.11.2008г.



Проектирование

При расчете систем автоматических установок пожаротушения согласно НПБ 88-2001 следует пользоваться картой орошения (рис. 3).



Пожарная автоматика и системы пожаротушения Chang Der (CD), Тайвань
