Противопожарные задвижки серии GateForce

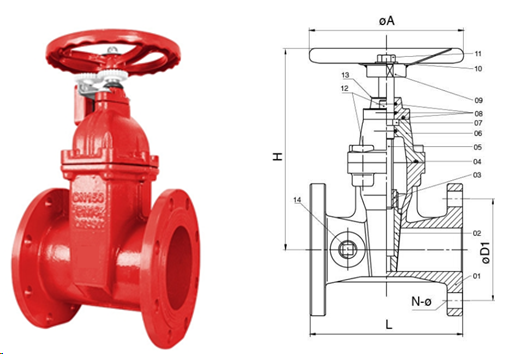

Клиновая задвижка типа NRS с невыдвижным штоком модели FGV-21 -NRS

Размеры: Ду 50, 65, 80, 100, 125, 150, 200, 250, 300 мм (Ду 350 – 600 мм - под заказ)
Макс. рабочее давление: 16 бар (другое давление - по запросу).
Рабочая температура: 6°C - 83 °С.
Фланцы: PN10/16, ANSI B16.1 Class 125, (другие - по запросу).
Клин: обрезиненный
Дополнительная опция: сигнализатор положения

Номинальный размер трубы, мм	Размеры, мм					Модель	Вес, кг
Номинальный размер трубы, мм	L	H	D1	N	A	Модель	Вес, кг
50	140	231	110	4-19	190	FGV –NRS - 50	16
65	190	255	139.5	4-19	220	FGV –NRS - 65	21
80	203	289	152.5	4-19	250	FGV –NRS - 80	23
100	229	323	190.5	8-19	280	FGV –NRS - 100	33
125	254	386	216	8-22	300	FGV –NRS - 125	46
150	267	420	241.5	8-22	350	FGV –NRS - 150	55
200	202	520	298.5	8-22	380	FGV –NRS - 200	97
250	330	628	362	12-25	450	FGV –NRS - 250	141
300	358	725	432	12-25	450	FGV –NRS - 300	193

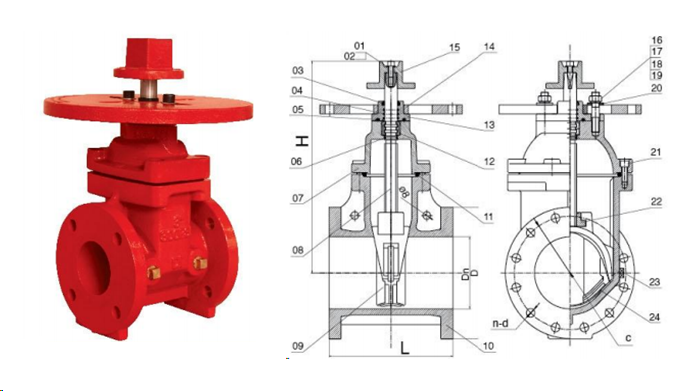

Клиновая задвижка типа NRS модели FGV-21 –POST под постиндикаторную стойку

Размеры: Ду 50, 65, 80, 100, 125, 150, 200, 250, 300 мм (Ду 350 – 600 мм - под заказ)
Макс. рабочее давление: 16 бар (другое давление - по запросу).
Рабочая температура: 6°C - 83 °С.
Фланцы: PN10/16, ANSI B16.1 Class 125, (другие - по запросу).
Клин: обрезиненный
Дополнительная опция: постиндикаторный столб (стойка)
Покрытие: красное эпоксидное Ral 3000

Номинальный размер трубы, мм	Размеры, мм						Модель	Вес, кг
Номинальный размер трубы, мм	L	H	D	Dn	c	n-d	Модель	Вес, кг
65	190	292	178	65	139.5	4-19	FGV – POST - 65	21
80	203	322	191	80	152.5	4-19	FGV – POST - 80	23
100	229	342	229	103	190.5	8-19	FGV – POST - 100	33
125	254	412	254	128.5	216	8-22	FGV – POST - 125	46
150	267	448	279	155	241.5	8-22	FGV – POST - 150	55
200	292	534	343	204	298.5	8-22	FGV – POST - 200	97
250	330	635	406	255	362	12-25	FGV – POST - 250	141
300	356	720	483	304	432	12-25	FGV – POST - 300	193

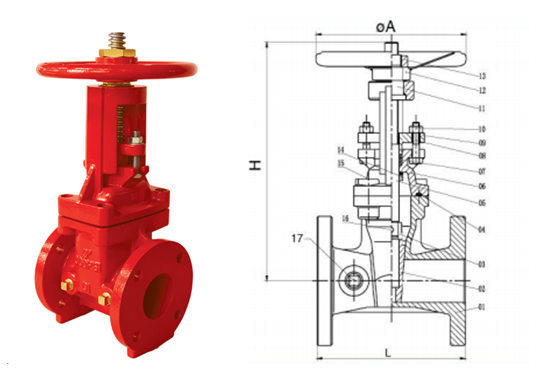

Клиновая задвижка типа OSY с выдвижным штоком модели FGV-22 –OSY

Размеры: Ду 50, 65, 80, 100, 125, 150, 200, 250 , 300 мм (Ду 350 – 600 мм - под заказ).
Максимальное. рабочее давление: 20,7 бар (другое давление - по запросу).
Рабочая температура: 6°C - 83 °С
Фланцы: PN10/16, ANSI B16.1 Class 125, другие - по запросу.
Дополнительная опция: сигнализатор положения
Покрытие: красное эпоксидное RAL 300

Номинальный размер трубы, мм	Размеры, мм				Модель	Вес, кг
Номинальный размер трубы, мм	L	H	А	n-d	Модель	Вес, кг
50	178	280	180	4-19	FGV –OSY - 50	16
65	190	310	220	4-19	FGV –OSY - 65	21
80	203	370	250	4-19	FGV –OSY - 80	23
100	229	428	280	8-19	FGV –OSY - 100	33
125	254	532	300	8-22	FGV –OSY - 125	46
150	267	590	350	8-22	FGV –OSY - 150	55
200	292	735	380	8-22	FGV –OSY - 200	97
250	330	908	450	12-25	FGV –OSY - 250	141
300	356	1150	450	12-25	FGV –OSY - 300	193

За получением технической консультации и технико-коммерческих предложений на арматуру Fire Force обращайтесь в офис АО "ИРИМЭКС" по телефонам +7 (495) 783-60-73 или +7 (495) 783-60-74 или по электронной почте info@irimex.ru
