Аксессуары к задвижкам GateForce

Концевой выключатель к задвижкам модели FGV-21 –NRS

  • Концевой выключатель модели  FFBS.
  • Применяется для контроля положения задвижек пожаротушения.
  • Имеет две пары сухих контактов: НО (нормально открытые) и НЗ (нормально закрытые). При включении концевого выключателя контакты НО замыкаются, а контакты НЗ размыкаются.
  • Для подсоединения выключателя к задвижке FF используются болты, гайки и шайбы, поставляемые в комплекте с выключателем.

Постиндикаторная стойка к задвижкам диаметром 100- 600 мм  модель AF03

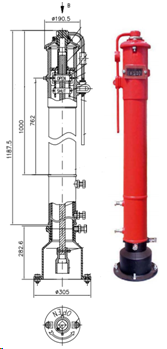

Серия  AM 0268 – для задвижек Ду 100-300

  • вес – 81 кг.
  • показывает, в каком положении находится задвижка – «открыто» или «закрыто»
  •  устанавливается на задвижках, размещенных в недоступных местах, например под землей.
  •  возможность регулировки высоты на объекте в диапазоне 0-878 мм.
  • поставка с завода с открытием влево или вправо, также направление открытия может быть изменено на площадке пользователя.

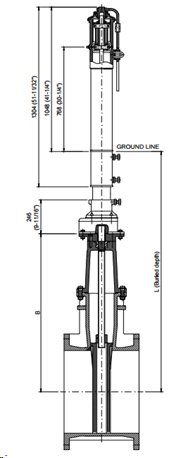

Серия  AM 0269, 270, 271, 272, 273  (с регулируемой длиной) – для задвижек Ду 350-600

  • показывает, в каком положении находится задвижка – «открыто» или «закрыто»
  • встроенная шестерня привода уменьшает крутящий момент, необходимый для открытия и закрытия задвижки большого диаметра
  •  устанавливается на задвижках, размещенных в недоступных местах, например под землей.
  • возможность регулировки высоты на объекте в диапазоне 0-878 мм. Если необходима другая высота настройки, пожалуйста, сообщите на этапе размещения заказа.

Модель

стойки

Диаметр

задвижки (мм)

Габариты

B, мм

Диапазон глубины установки (L)

Min.

Max.

АМ0269

355

727

1230

2106

АМ0270

400

795

1298

2174

АМ0271

450

910

1412

2290

АМ0272

500

985

1486

2362

АМ0273

600

1121,9

1623

2500


Серия AM 0274 для задвижек с невыдвижным шпинделем серии FF-GV-21 –POST и задвижек AEON  типа NRS серии AF07 и AF04  диаметрами 100 – 350 мм

  • показывает положение задвижки – «открыто» или «закрыто»
  •  используется для управления задвижкой, установленной за стеной
  • фланцевое соединение диаметром 300 мм для установки на стену
  •  приводится в действие маховиком/вентилем
  •  открывается влево или вправо
  • вес стойки:40,5 кг.

Сигнализаторы положения серии OSYSU производства Potter Electric Signal

Сигнализаторы положения серии OSYSU предназначены для контроля положения задвижки типа OSY. Устройство монтируется на задвижке для контроля выдвижного шпинделя. Сигнализаторы могут монтироваться на задвижках диаметрами  от 50 до 300 мм. Модель OSYSU-EX* поставляется во взрывозащищенном исполнении.

  • Модель:  OSYSU-1 (OSYSU-2)
  • Вес: 0,73 кг
  • Корпус: крышка:  литая с красным коррозионностойким покрытием;
  • Основание - литое с черным коррозионностойким покрытием.
  • OSYSU-1: один комплект однополюсного переключателя на два направления (SPDT)
  • OSYSU-2: два комплекта однополюсного переключателя на два направления (SPDT)
  • Допустимая мощность на контактах:10А при 125/250В переменного тока; 2А при 30В постоянного тока резистора; 10 мА минимум при 24В постоянного тока
  • Ограничения по внешним условиям:
  • Температура отот -40ºC до 60ºC;
  • Ввод кабелепровода: предусмотрено 2 ввода 1/2"


  • Модель:  OSYSU-EX
  • Вес: 0,97 кг
  • Корпус - алюминий; кронштейн/монтажная планка – химически никелированная плакированная сталь с высоким содержанием фосфата.
  • Один комплект однополюсного переключателя на два направления (SPDT).
  • Допустимая мощность на контактах: 15А при 125В переменного тока; 0,5А при 125В постоянного тока
  • Ограничения по внешним условиям:
  • Температура отот -40ºC до 60ºC;
  •  Для применения вне помещений, использовать модель OSYSU-EX-O.
  • Ввод кабелепровода: один 1/2” резьбовой ввод (американская нормальная коническая трубная резьба)

    За получением технической консультации и технико-коммерческих предложений на аксессуары к задвижкам Fire Force обращайтесь в офис АО "ИРИМЭКС" по телефонам +7 (495) 783-60-73 или +7 (495) 783-60-74 или по электронной почте info@irimex.ru
