Технические характеристики мобильного бака-дозатора модели FF тип M (Mobile Fire)

Бак - дозатор с дозирующим устройством (мобильный) модели FF тип M

Мобильный бак-дозатор модели FF тип M может применяться в качестве самостоятельного оборудования или задействован в комплексных установках фиксированного пожаротушения.

Преимущества данной системы, в том, что она удобна в использовании, мобильна и может применяться с пеногенераторами, что позволяет создавать пену низкой, средней и высокой кратности.

Оснащен, дозирующим устройством модели FD4 или FD8 и пенным пистолетом с насадкой из нержавеющей стали модели LFD 4 или LFD 8, а также для сокращения времени тушения могут быть задействованы 2 дозатора и 2 пистолета одновременно.

Система содержит пенный бак, линейный дозатор,  пожарный шланг, лафетный ствол, распределяющие клапаны.

Идеально подходит для защиты нефтехранилищ и пунктов погрузки, складов для хранения красок и растворителей, бойлерных, корабельных машинных отделений, вертолетных площадок, нефтяных вышек и аналогичных объектов, подверженных большой опасности.

Модель FF

Объем, л.

Диапазон рабочих давлений (бар)

Расход дозирующего устройства  (л/с)

Время тушения при смешивании воды с 3% и 6 % пенообразователем, сек.

FD4

FD8

LFD4+FD4

LFD8+FD8

LFD4 +FD4  одновременно  с  LFD8+FD8

Тип М

50

5-12

4

8

7.0

3.5

2.3

Тип М

100

14.0

7.0

4.5

Тип М

200

28.0

14.0

9.0

Тип М

300

41.5

20.5

13.5

Тип М

400

55.5

27.5

18

Тип М

500

69.5

34.5

23

Габаритные размеры мобильного бака-дозатора модели  FF тип М

Модель, FF

Объем, л.

L, мм

B, мм

H, мм

D,мм

Тип М

100

1100

750

900

450

Тип М

200

1450

800

950

500

Тип М

300

1520

900

1050

600

Тип М

400

1750

900

1050

600

Тип М

500

1850

1100

1250

800

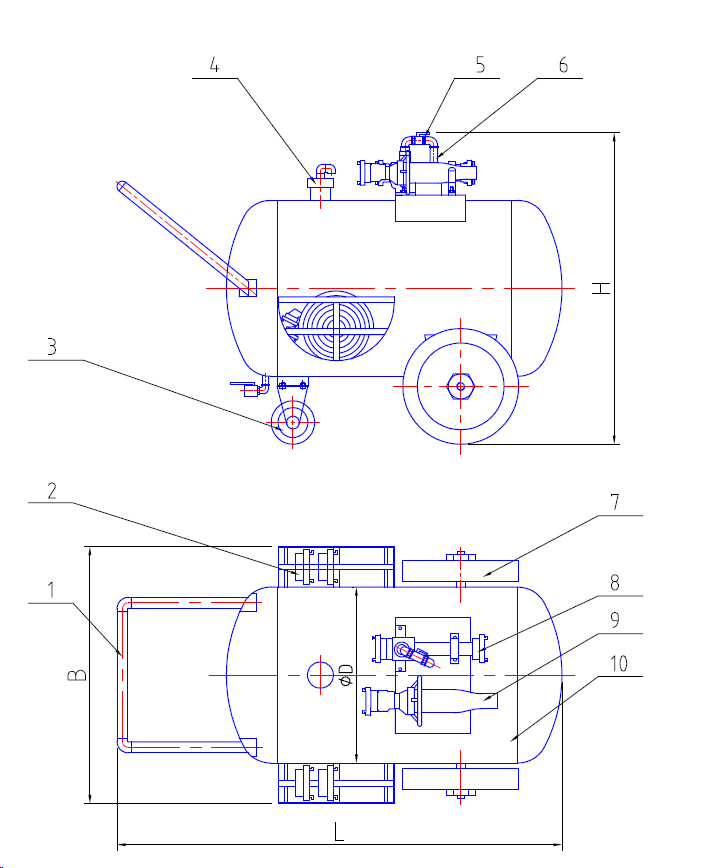

Чертеж мобильного бака-дозатора FF- М

Элементы мобильного бака-дозатора с дозирующим устройством модели FF- M

Наименование элемента

Наименование элемента

1

Рукоять

6

Всасывающий патрубок

2

Пожарный рукав

7

Колесо

3

Рулевое колесо

8

Дозирующее устройство

4

Заглушка (подача пенообразователя)

9

Пеногенератор с насадкой из нерж. стали

5

Шаровый кран

10

Бак

Описание мобильного бака - дозатора с дозирующим устройством модели FF-M
