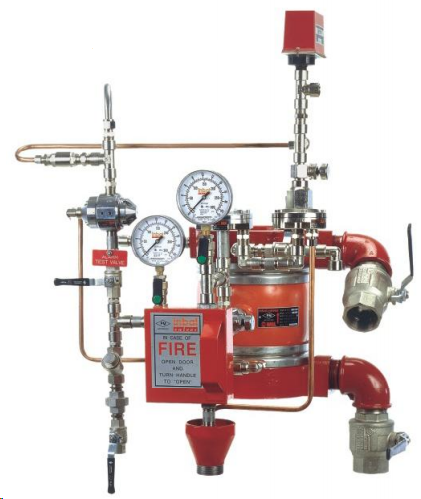

Системы Preaction (предварительного действия)

Система предварительного действия (Preaction System) представляет собой систему с автоматическими спринклерами, установленными на пожарном трубопроводе и заполненным воздухом или газом под давлением. Клапан предварительного действия (Preaction Valve) используется для блокирования подачи воды и служит в качестве устройства разделения между водой и воздухом. Система оборудована дополнительной системой обнаружения. Чаще всего применяются такие системы обнаружения, как пневматическая или электрическая.

Системы предварительного действия используются там, где важно предотвратить ложное открытие клапана и соответственно ложное орошение водой, когда аварийный сигнал подается еще до срабатывания спринклеров, либо, когда необходимо устранить задержку подачи воды, характерную для сухотрубных систем.

Системы предварительного действия могут включать различные типы пуска и выполняют несколько функций.

Системы предварительного действия Inbal выпускаются в следующих конфигурациях

Без блокировки (Non interlock) - В таких системах используется клапан и дополнительная пневматическая или электрическая система обнаружения. Клапан может открываться при срабатывании спринклера в наполненной сжатым воздухом спринклерной системе или по сигналу от системы обнаружения (пневматической или электрической). Термическое разрушение автоматического спринклера на трубопроводе спринклерной системы освобождает давление воздуха в нем и открывает клапан. Начинается подача воды через лопнувший спринклер непосредственно в зону возгорания.
Однако, клапан открывается также при срабатывании системы обнаружения (пневматической или электрической), заполняя водой трубопровод спринклерной системы, чтобы при возможном последующем термическом разрушении спринклера, вода через него немедленно попала непосредственно в зону возгорания.
Недостатки в скорости срабатывания сухотрубных систем (Dry Pipe System), где для пуска клапана требуется освобождение большого объема воздуха из пожарного трубопровода, компенсируются использованием вышеописанной системы предварительного действия без блокировки.

Одна блокировка (Single Interlock) В таких системах используется клапан и дополнительная пневматическая или электрическая обнаружения. Падение давления в спринклерном трубопроводе из-за термического повреждения спринклеров не приводит к пуску клапана и соответственно подаче воды через клапан в систему; это лишь активизирует пожарную сигнализацию. Клапан открывается только по сигналу электрической или пневматической системы обнаружения.
Вышеописанная система предварительного действия с одной блокировкой обычно применяется на объектах, где располагаются компьютеры или коммуникационное оборудование, в музеях, библиотеках и на других объектах, где важно предотвратить ложное высвобождение воды.

Двойная блокировка (Double Interlock) В таких системах используется клапан, электрическая или пневматическая система обнаружения и спринклерная трубопроводная система, заполненная воздухом или газом под давлением. Чтобы вода попала в трубопровод спринклерной системы и начала выходить через лопнувшне спринклеры, должны обязательно сработать и система обнаружения, и спринклерная система. Срабатывание только одной системы (системы обнаружения или спринклерной трубопроводной системы) приведет всего лишь к подаче аварийного сигнала, однако клапан не откроется. Системы с двойной блокировкой является наиболее распространенной на объектах, подверженных воздействию низких температур, где случайное срабатывание клапана может привести к замерзанию воды в трубе за считанные минуты. Клапаны предварительного действия разработаны для работы при давления до 300 фунтов на кв. дюйм (2.1 МПа) и выпускается в размерах 3", 4", 6", и 8" (80, 100, 150, & 200 MM)

Самые распространенные модели: 799DX-04K01

Для подбора клапана просьба прислать заполненный опросный лист

Система предварительного действия Double Interlock (English)

Автоматические управляемые клапаны и системы пожаротушения Inbal
