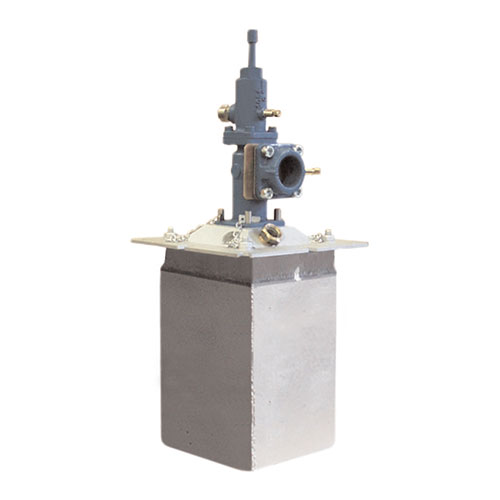

Газойльные горелки серии 12XDF (E3615)

Газойльные горелки серии 12XDF - это горелки с предварительным смешиванием. Особая конструкция обеспечивает хорошую пропускную способность и высокую стабильность пламени.

Характеристики:

Корпус смесителя Чугун G25
Крупноразмерная плита Железо
Работа при уже нагретом воздухе до  450 С
Мощность  50-100кВт
Давление воздуха в горелке 45 мбар
Давление воздуха распыления 200-300 мбар
Работа с разными типами легких масел с макс. вязкостью 3 0Е
Пропускная способность  6-1
Отличная стабильность пламени при: избытке газа и воздуха, стехиометрическом горении
Запатентованное распыление
Низкое содержание  NOx
Отдельные входы воздуха и газа, смешивание в сопле, отсутствие возврата пламени

Применение:

  • Печи для обжига керамики,
  • Печи для обжига сантехнического оборудования,
  • Печи кузнечного цеха,
  • Печи для отжига,
  • Нагревательные печи,
  • Плавильные печи.

Сушилки:

  • Мусоросжигательная печь,
  • Печи для обработки металлов, смол, полимеров,
  • Генераторы горячего воздуха.

Монтаж:

Горелки серии 12XDF обычно монтируются на стене, а не на своде, в особых случаях необходимо указать это. В проделанном в стене проеме для огнеупорного блока необходимо предусмотреть наличие вокруг него свободного пространства, которое должно быть заполненно матом из фиброкерамики защищенным впритык к стене огнеупорным цементом - 20 мм;  это позволяет компенсировать возможные расширения используемых материалов при исполнении каменных кладок (см. техническое примечание). Для подсоединения трубопроводов воздуха, газа, масла к горелке рекомендуется применение гибких штуцеров. которые обязательны при работе горелки на уже нагретом воздухе; расширения механической структуры будут таким образом компенсированы. Входы для газа и воздуха могут свободно вращаться на 90о и они обеспечены фланцами Pyronics с резьбой или для сварки.

Описание в PDF
