Разборные теплообменники TRANTER

Обширнейший ряд типоразмеров теплообменников, разнообразные конструктивные исполнения, а также уникальная номенклатура высокоэффективных пластин.

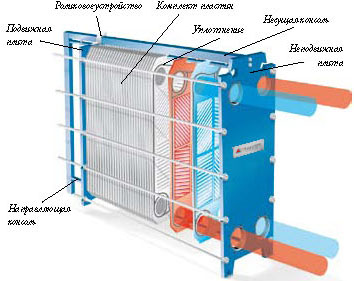

Конструкция теплообменников основана на модульном принципе. Стандартные рамы, пластины, различающиеся геометрией рельефа, и несколько вариантов присоединений могут конфигурироваться в комбинации, позволяющие создавать устройства, пригодные для выполнения широкого диапазона задач.

Теплообменники легко разбираются для проведения инспекции, чистки или технического обслуживания.

Дополнительным достоинством разборных пластинчатых теплообменников является возможность увеличения или уменьшения количества пластин для максимальной оптимизации параметров теплообменника в случае изменения режима работы.

Трантер предлагает самую обширную в мире номенклатуру пластинчатых теплообменников для разнообразных применений. Конструкция пластинчатых теплообменников основана на модульном принципе и сконструированы таким образом, чтобы обеспечить максимальную эффективность теплопередачи от одной жидкой среды к другой, или от пара к жидкости. Рамы, пластины и подсоединения могут комбинироваться для получения различных типов теплообменников. Путем использования различных типов пластин, с различными характеристиками, можно создавать теплообменники, пригодные для выполнения широкого диапазона задач. Дополнительным достоинством разборных пластинчатых теплообменников является возможность увеличения или уменьшения количества пластин или их адаптации для максимальной оптимизации параметров теплообменника, в случае изменения режима работы.







  • Поток: 0-4 600 м3/час
  • Макс.рабочее давление: 25 бар
  • Температура: -40°С – +180°С
  • Присоединения: Ду25 – Ду500 Фланцы, под приварку, резьба





GC и GL Пластины

Симметричные пластины для стандартных параметров. Использование различных комбинаций геометрии пластин позволяет достигать оптимизации коэффициентов теплопередачи и перепада давления в каждом конкретном случае. Пластины с тупым углом снижают скорость прохождения потока, а пластины с острым углом уменьшают перепад давления.

GX Пластины Ультрафлекс

Пластины с узором «елочкой» имеются в исполнении с тупым или острым углом, что дает 6 различных вариантов конфигурации каналов.

Путем комбинирования направлений и рельефов пластин конструкции Ультрафлекс с тупым или острым углом достигается шесть различных конфигураций, что позволяет выполнять поставленные Bами технические задачи.



GD Cдвоенные пластины

Две пластины, сваренные лазерной сваркой для обеспечения максимальной безопасности. Предназначены для использования в фармацевтической, пищевой промышленности, в системах центрального отопления, охлаждения трансформаторного масла и т.д.



GF Пластины с широким зазором

Пластины, с глубокими каналами для сред, содержащих
волокна и твердые частицы. Рельеф пластин создает высокую теплоэффективность даже при ассимитричных потоках и особенно пригоден для использования в системах охлаждения.



GW Полусварные пластины

Попарно сваренные пластины для аммиака и других опасных сред. Рельеф пластин создает высокую теплоэффективность даже при ассимитричных потоках и особенно пригоден для использования в системах охлаждения.
