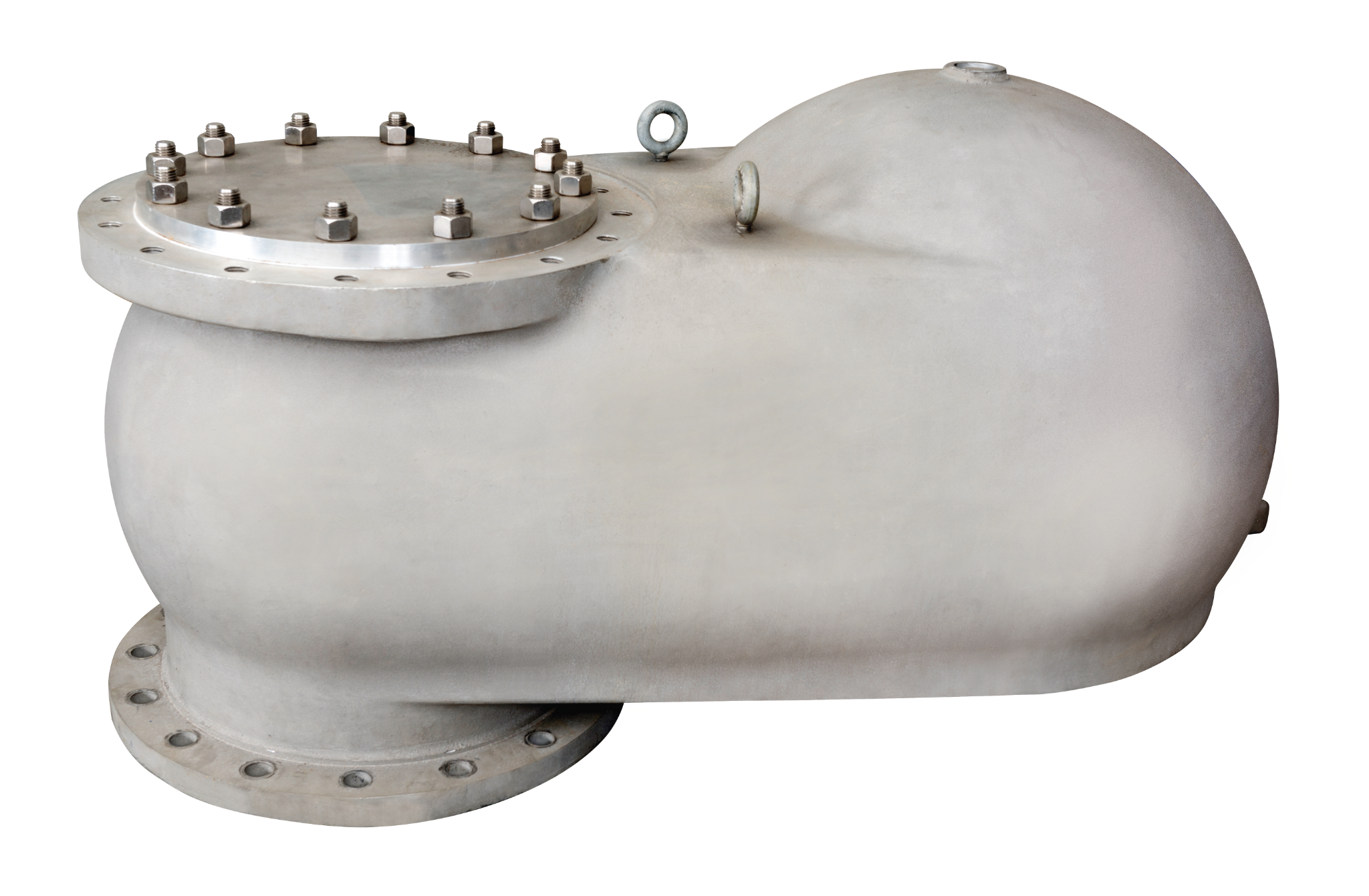

Вакуумный клапан Anderson Greenwood Type 96A

Anderson Greenwood Type 96A — вакуумный клапан с весовой нагрузкой, предназначенный для защиты резервуаров и технологических емкостей от недопустимого разрежения.

Type 96A дополняет системы защиты от избыточного давления и особенно подходит для резервуаров, в которых одновременно присутствует сравнительно высокое положительное рабочее давление и требуется высокая пропускная способность при возникновении вакуума.

Клапан применяется прежде всего на резервуарах хранения LNG / СПГ, LPG / СНГ и других криогенных продуктов.

Назначение Anderson Greenwood Type 96A

Основная задача Type 96A — предотвращение образования опасного вакуума внутри резервуара.

Разрежение может возникать при:

• быстром опорожнении резервуара;
• охлаждении хранимого продукта;
• конденсации паровой фазы;
• изменении технологического режима;
• отборе продукта;
• резком изменении температуры;
• нарушении баланса притока и отбора газа.

При достижении установленного уровня вакуума клапан открывается и обеспечивает поступление атмосферного воздуха или другой предусмотренной проектом среды в резервуар, предотвращая его повреждение.

Технические характеристики Anderson Greenwood Type 96A

Производитель: Anderson Greenwood / Emerson
Модель: Type 96A
Тип: вакуумный клапан с весовой нагрузкой / Weight-Loaded Vacuum Breaker
Назначение: защита от вакуума
DN: 100–400
Размеры: 4″, 6″, 8″, 12″ и 16″
Стандартная настройка вакуума: приблизительно −2,2 мбар
Опциональная настройка: приблизительно −6,6 мбар и другие исполнения по согласованию
Температура процесса: до −196…+148 °C в зависимости от исполнения
Присоединение к резервуару: фланцевое
Конструкция: с весовой нагрузкой
Седло: двойное мягкое
Защита от положительного давления: непосредственно Type 96A не выполняет функцию предохранительного клапана положительного давления
Возможность установки PRV: предусмотрена конструкцией соответствующих исполнений.

Emerson в актуальной документации подтверждает размеры NPS 4, 6, 8, 12 и 16, а также конструкцию Type 96A как вакуумного клапана с весовой нагрузкой.

Принцип работы Type 96A

При нормальном или положительном давлении внутри резервуара тарелка клапана прижимается к седлу собственным весом и внутренним давлением резервуара.

Если давление внутри емкости становится ниже атмосферного, возникает перепад давления.

Когда разрежение достигает значения настройки, перепад давления преодолевает вес подвижного элемента и клапан начинает открываться.

Для стандартного исполнения начало открытия происходит примерно при 2,2 мбар вакуума, а по мере дальнейшего увеличения разрежения подъем клапана увеличивается.

После восстановления нормального давления клапан закрывается под действием собственного веса.

Высокая пропускная способность

Внутренняя проточная часть Anderson Greenwood Type 96A оптимизирована для получения высокой пропускной способности по вакууму.

Это особенно важно для крупных резервуаров, где при быстром отборе продукта необходимо за короткое время компенсировать значительный объем.

Высокая пропускная способность позволяет:

• защищать крупные резервуары;
• уменьшать количество вакуумных клапанов;
• снижать риск деформации емкости;
• обеспечить быстрое выравнивание давления;
• создавать экономичные системы вакуумной защиты.

Двойное мягкое седло

Type 96A имеет специальную конструкцию двойного мягкого седла.

Система рассчитана на сохранение высокой герметичности при положительном давлении и на точное открытие при возникновении вакуума.

В инструкции Emerson описано двухэлементное эластомерное уплотнение:

• O-ring обеспечивает герметизацию при более высоком положительном давлении;
• мягкое sponge-seat обеспечивает герметичность при низком давлении.

Такая конструкция помогает обеспечить плотное закрытие клапана близко к точке его открытия.

Материалы уплотнений

В стандартном исполнении используется NBR.

В зависимости от условий эксплуатации доступны другие эластомерные материалы, включая:

• FKM;
• EPR.

Для прокладок и отдельных внутренних элементов применяется PTFE и нержавеющая сталь в соответствии с исполнением клапана.

Защита только от вакуума

Важно учитывать, что Anderson Greenwood Type 96A самостоятельно предназначен именно для защиты от вакуума.

Он не заменяет предохранительный клапан для сброса избыточного положительного давления.

Для комплексной защиты резервуара Type 96A может использоваться совместно с отдельным предохранительным клапаном.

Возможность установки предохранительного клапана

Особенностью Anderson Greenwood Type 96A является возможность объединения вакуумной защиты и предохранительного клапана на одном присоединении к резервуару.

Конструкция предусматривает выход для установки отдельного устройства защиты от положительного давления.

В зависимости от конфигурации соединение для предохранительного клапана может:

• соответствовать размеру присоединения Type 96A к резервуару;
• иметь следующий меньший типоразмер;
• закрываться заглушкой, если дополнительный PRV не требуется.

Это позволяет реализовать защиту от вакуума и избыточного давления через одно присоединение резервуара.

Криогенное исполнение

Anderson Greenwood Type 96A предназначен в том числе для эксплуатации при криогенных температурах.

В документации Emerson для семейства указывается температурный диапазон до приблизительно:

−196…+148 °C

Конкретный предел зависит от материалов и выбранного исполнения.

Возможность эксплуатации при температуре до −196 °C делает Type 96A подходящим для резервуаров хранения сжиженных газов.

Применение в LNG и LPG

Одно из основных назначений Type 96A — защита резервуаров хранения:

• LNG / СПГ;
• LPG / СНГ;
• криогенных газов;
• сжиженных газовых продуктов;
• других технологических сред, для которых необходима высокопроизводительная защита от вакуума.

Emerson непосредственно указывает LNG- и LPG-резервуары как типовую область применения Type 96A.

Защитная сетка

На входе вакуумного клапана предусмотрена защитная сетка.

Она препятствует попаданию крупных посторонних частиц внутрь клапана во время его открытия и поступления воздуха в резервуар.

В стандартной конструкции Emerson указана защитная сетка с ячейкой приблизительно 25,4 × 25,4 мм.

Допустимое положительное давление

При выборе Anderson Greenwood Type 96A необходимо отдельно учитывать максимально допустимое положительное давление.

Оно не является одинаковым для всех DN и материалов.

Актуальная документация Emerson приводит допустимое положительное давление отдельно для конкретных размеров и исполнений клапана.

Поэтому значение максимального положительного давления должно подтверждаться при техническом подборе Type 96A для конкретного резервуара.

Область применения

Anderson Greenwood Type 96A применяется для защиты:

• резервуаров LNG / СПГ;
• резервуаров LPG / СНГ;
• криогенных резервуаров;
• резервуаров хранения сжиженных газов;
• крупных технологических емкостей;
• резервуаров, работающих при положительном внутреннем давлении;
• емкостей, требующих высокой пропускной способности при вакууме;
• береговых терминалов хранения;
• нефтегазовых и нефтехимических объектов.

Преимущества Anderson Greenwood Type 96A

• специализированная защита от вакуума;
• весовой принцип действия;
• DN100–400;
• применение при температурах до −196 °C;
• высокая пропускная способность;
• двойное мягкое седло;
• высокая герметичность;
• стандартная настройка около −2,2 мбар;
• возможность других настроек вакуума;
• исполнение для LNG и LPG;
• возможность установки отдельного предохранительного клапана;
• возможность организации защиты давления и вакуума через одно присоединение резервуара;
• различные материалы уплотнений;
• простая механическая конструкция;
• отсутствие пилотной системы.

Отличие Type 96A от пилотных клапанов Anderson Greenwood

Anderson Greenwood Type 96A не является пилотным предохранительным клапаном.

Он представляет собой механический вакуумный клапан с весовой нагрузкой.

В отличие от Anderson Greenwood Type 93, 9200 или 9300, основной функцией Type 96A является только защита резервуара от вакуума.

Это отличие важно учитывать при выборе оборудования.

Как подобрать Anderson Greenwood Type 96A

Для технического подбора необходимо предоставить:

1. тип резервуара;
2. рабочую среду;
3. объем резервуара;
4. рабочее положительное давление;
5. максимально допустимое положительное давление;
6. требуемое значение вакуума;
7. расчетный расход воздуха при вакууме;
8. рабочую и расчетную температуру;
9. требуемый DN;
10. материал корпуса;
11. материал уплотнений;
12. тип фланцевого присоединения;
13. необходимость установки дополнительного предохранительного клапана;
14. параметры существующего PRV, если он устанавливается совместно с Type 96A;
15. нормативные требования проекта.

Для замены существующего клапана рекомендуется предоставить фотографию заводской таблички, чертеж и техническую документацию.

Купить Anderson Greenwood Type 96A

АО «ИРИМЭКС» осуществляет технический подбор и поставку вакуумных клапанов Anderson Greenwood Type 96A для резервуаров LNG, LPG, криогенных и промышленных систем хранения.

Специалисты АО «ИРИМЭКС» помогут определить требуемый DN, настройку вакуума, материал исполнения и конфигурацию с учетом параметров резервуара и условий эксплуатации.

Для подготовки технического и коммерческого предложения направьте данные о рабочей среде, давлении, вакууме, температуре и требуемой пропускной способности.

Для получения цены на Anderson Greenwood Type 96A направьте заявку в АО «ИРИМЭКС».
