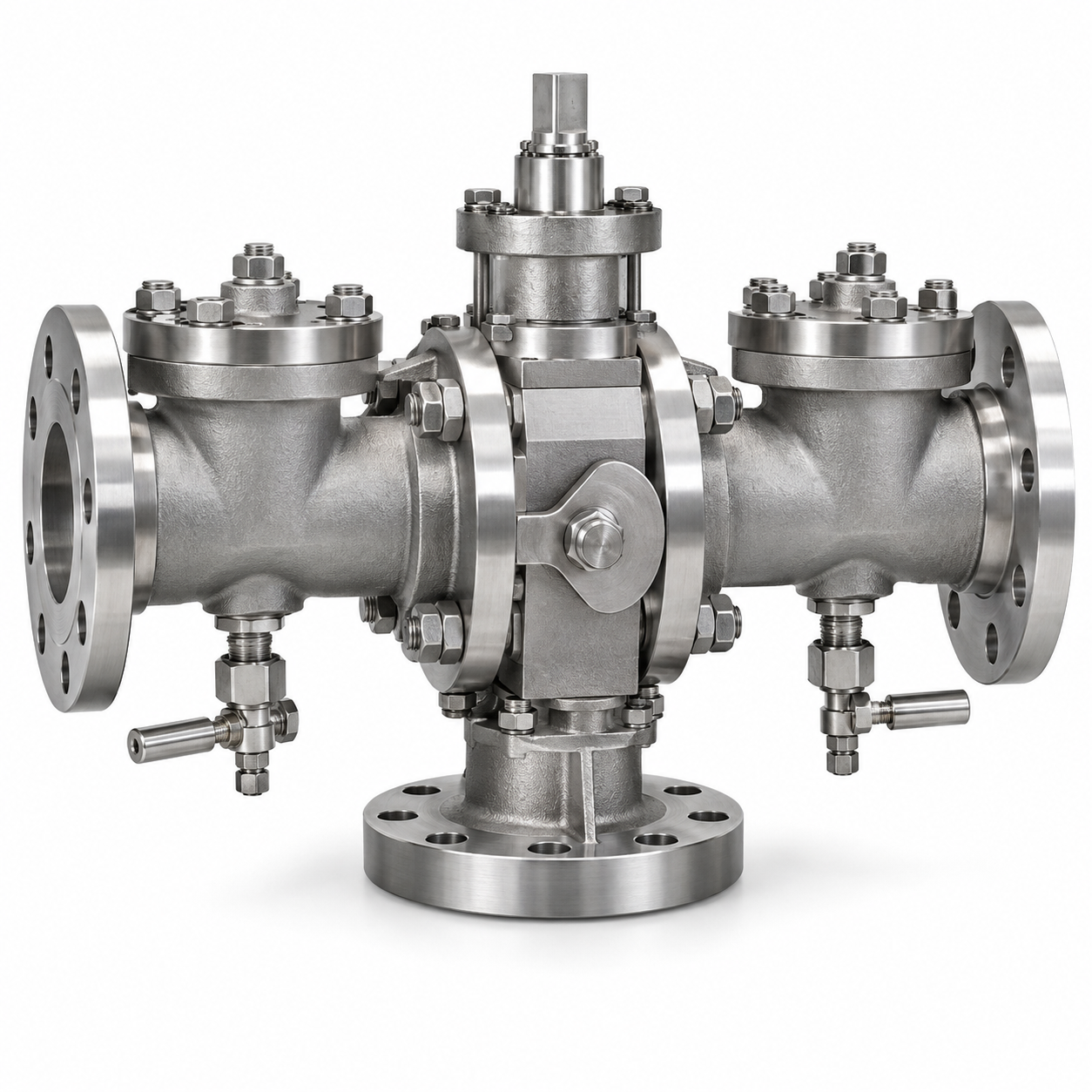

Переключающий клапан Anderson Greenwood SSV DN25–250 для предохранительных клапанов

Anderson Greenwood Safety Selector Valve (SSV) — специализированный переключающий клапан для систем с двумя предохранительными устройствами.

SSV позволяет безопасно переключать защищаемый трубопровод или аппарат с рабочего предохранительного клапана на резервный без остановки технологического процесса и без прекращения защиты оборудования от превышения давления.

Один предохранительный клапан находится в рабочем состоянии, а второй установлен как резервный. При необходимости технического обслуживания, ремонта или замены рабочего клапана система SSV позволяет вывести его из эксплуатации и подключить резервный предохранительный клапан.

Такое решение применяется на ответственных технологических установках нефтегазовой, нефтеперерабатывающей, химической, нефтехимической, энергетической и других отраслей промышленности.

Назначение Anderson Greenwood SSV

Основная задача Safety Selector Valve — обеспечить непрерывную защиту оборудования от избыточного давления при обслуживании предохранительных устройств.

SSV применяется в системах:

• с двумя предохранительными клапанами;
• с предохранительным клапаном и резервным устройством;
• с разрывными мембранами;
• с комбинированными устройствами сброса давления;
• с пружинными предохранительными клапанами;
• с пилотными предохранительными клапанами.

Переключающий механизм направляет давление процесса на один из двух установленных предохранительных клапанов.

Неактивное устройство при этом изолируется и может быть безопасно демонтировано или обслужено.

Технические характеристики Anderson Greenwood SSV

Тип оборудования: переключающий клапан для предохранительных устройств
Оригинальное название: Safety Selector Valve
Обозначение: SSV
Бренд: Anderson Greenwood
Производитель: Emerson
DN: 25–250
Размеры: NPS 1–10
Класс давления: ANSI Class 150–2500
Материал корпуса: углеродистая сталь / нержавеющая сталь / Duplex / специальные сплавы
Материал седла / уплотнения: PTFE / PEEK / графит
Стандартный температурный диапазон: −253…+427 °C
Присоединения: фланцевые RF / RTJ и другие исполнения
Применение: предохранительные клапаны / разрывные мембраны
Варианты системы: одиночный SSV / тандемный SSV

Конкретные допустимые температура и давление определяются материалом корпуса, уплотнениями и выбранным классом ANSI.

Система с двумя предохранительными клапанами

Традиционная система резервирования предохранительных клапанов может включать:

• два отдельных штуцера на аппарате;
• несколько отсечных клапанов;
• механическую блокировку;
• трубопроводные тройники;
• дополнительные отводы;
• несколько фланцевых соединений.

Такая схема занимает больше места и имеет больше потенциальных мест утечки.

Safety Selector Valve позволяет установить два предохранительных устройства на одном технологическом подключении.

Один PRV является рабочим, второй — резервным.

При необходимости оператор переключает систему на резервное устройство без остановки технологического процесса.

Принцип работы Safety Selector Valve

В корпусе Anderson Greenwood SSV находится специальный переключающий механизм.

Внутренний ротор направляет поток к одному из двух предохранительных устройств.

Рабочими устройствами могут быть:

• пружинные предохранительные клапаны;
• пилотные предохранительные клапаны;
• разрывные мембраны.

Неиспользуемая сторона полностью изолируется.

Положение переключающего механизма имеет визуальную индикацию, что позволяет персоналу однозначно определить, какой предохранительный клапан находится в работе.

Обслуживание без остановки процесса

Одно из главных преимуществ Anderson Greenwood SSV — возможность выполнять обслуживание резервируемой системы без полной остановки технологической установки.

После переключения на резервный клапан изолированное предохранительное устройство может быть:

• демонтировано;
• проверено;
• отремонтировано;
• откалибровано;
• заменено;
• отправлено на поверку или испытание.

При этом второй предохранительный клапан продолжает защищать технологическую систему.

Это особенно важно для непрерывных производств, где остановка оборудования связана с высокими затратами.

Перепад давления менее 3 %

Для нормальной работы предохранительного клапана необходимо минимизировать потери давления на его входе.

Anderson Greenwood SSV разработан специально для систем защиты от избыточного давления.

При правильном подборе переключающий клапан обеспечивает перепад давления менее 3 % на входе активного предохранительного клапана.

Это соответствует требованиям и рекомендациям для систем предохранительной арматуры и помогает снизить риск нестабильной работы предохранительного клапана.

Низкий перепад давления является одним из ключевых преимуществ SSV по сравнению с традиционными трёхходовыми шаровыми или отсечными клапанами.

Отличие SSV от обычного трёхходового шарового крана

Обычный трёхходовой шаровой кран не разрабатывался специально как элемент системы защиты оборудования от превышения давления.

Он может создавать повышенное гидравлическое сопротивление и значительные потери давления на входе PRV.

В документации Anderson Greenwood приведено сравнение, показывающее, что SSV обеспечивает значительно меньшие потери давления по сравнению с обычными трёхходовыми шаровыми клапанами.

Это помогает:

• повысить стабильность работы PRV;
• уменьшить вероятность вибрации и нестабильного открытия;
• сохранить требуемую пропускную способность;
• выполнить требования к входному трубопроводу предохранительного клапана.

Диапазон DN25–250

Anderson Greenwood Safety Selector Valve выпускается в диапазоне:

NPS 1–10

что соответствует примерно:

DN25–250.

Доступные размеры включают различные конфигурации для установки предохранительных клапанов по API и другим промышленным стандартам.

Размер SSV необходимо подбирать совместно с размером входа предохранительного клапана и требуемой пропускной способностью системы.

ANSI Class 150–2500

SSV доступен в широком диапазоне классов давления:

• ANSI 150;
• ANSI 300;
• ANSI 600;
• ANSI 900;
• ANSI 1500;
• ANSI 2500.

Это позволяет применять переключающие клапаны Anderson Greenwood как в относительно низконапорных, так и в высоконапорных технологических системах.

Конкретный класс выбирается с учетом:

• рабочего давления;
• расчетного давления;
• температуры;
• материала корпуса;
• стандарта ответных фланцев.

Материалы корпуса

Anderson Greenwood SSV может изготавливаться из различных материалов.

Основные варианты:

углеродистая сталь;

нержавеющая сталь;

Duplex;

специальные коррозионностойкие сплавы.

В зависимости от условий эксплуатации могут применяться также специальные исполнения из Hastelloy, Inconel, Monel и других материалов.

Это позволяет подобрать переключающий клапан для различных технологических сред и требований по коррозионной стойкости.

Уплотнения PTFE, PEEK и графит

Тип уплотнительного материала зависит от температуры и рабочей среды.

Основные варианты:

PTFE — для температур примерно до +200 °C;

PEEK — для повышенных температур примерно до +315 °C;

графитовые материалы — для высокотемпературных исполнений примерно до +426/+427 °C.

Точные температурные пределы необходимо определять по конкретной конфигурации клапана.

Температура от −253 до +427 °C

Общий диапазон исполнения Anderson Greenwood SSV составляет:

от −253 до +427 °C.

Такой широкий диапазон достигается применением различных материалов корпуса и уплотнений.

При этом не каждое исполнение рассчитано на весь диапазон.

Например, ограничения зависят от:

• углеродистой или нержавеющей стали корпуса;
• PTFE, PEEK или графита;
• рабочего давления;
• технологической среды.

Для каждого проекта необходимо выполнять технический подбор.

Фланцевые присоединения

Safety Selector Valve выпускается с различными типами присоединений.

Возможны:

• Raised Face — RF;
• Ring Type Joint — RTJ;
• Flat Face;
• специальные исполнения;
• некоторые резьбовые исполнения небольших размеров.

Класс фланца выбирается в соответствии с ANSI и требованиями технологической системы.

Одно активное предохранительное устройство

В стандартной конфигурации Single Active SSV только один предохранительный клапан соединен с технологическим процессом.

Второй клапан полностью изолирован.

После переключения:

• резервный клапан становится активным;
• ранее работавший клапан изолируется;
• изолированное устройство может обслуживаться.

Такая схема является основной для резервирования предохранительной арматуры.

Dual Active SSV

Существуют также исполнения Dual Active, позволяющие одновременно подключать два предохранительных устройства.

Такая конфигурация может использоваться в системах, где это предусмотрено проектом.

При необходимости один из клапанов может быть изолирован для технического обслуживания.

Конкретную конфигурацию необходимо определять при техническом подборе.

Тандемный Safety Selector Valve

Для систем, где предохранительные клапаны сбрасывают среду в закрытый коллектор, применяется Tandem Safety Selector Valve.

Тандемная система включает переключающие устройства как на входной, так и на выходной стороне предохранительных клапанов.

Механическая связь обеспечивает одновременное переключение входного и выходного потока.

Это позволяет исключить ситуацию, при которой вход подключен к одному PRV, а выход — к другому.

Разрывные мембраны

Anderson Greenwood SSV может применяться не только с предохранительными клапанами, но и с разрывными мембранами.

Это позволяет создавать резервированные системы защиты для различных типов предохранительных устройств.

При подборе необходимо учитывать:

• тип устройства;
• требуемое проходное сечение;
• давление срабатывания;
• характеристики рабочей среды;
• требования проектной документации.

Сливные и продувочные соединения

Конструкция SSV предусматривает возможность безопасного стравливания давления с изолированной стороны.

Перед демонтажом резервного или отключенного предохранительного клапана оператор может удалить оставшееся давление из изолированного участка.

Это повышает безопасность технического обслуживания оборудования.

Индикация активного клапана

Anderson Greenwood SSV имеет наглядную индикацию положения переключающего механизма.

Оператор может определить, какой из установленных предохранительных клапанов:

• находится в работе;
• находится в резерве;
• изолирован для обслуживания.

Это уменьшает вероятность ошибки персонала при эксплуатации резервированной системы.

Возможность блокировки

Конструкция предусматривает возможность блокировки выбранного положения.

Это предотвращает случайное или несанкционированное переключение системы.

Блокировка особенно важна для критических систем защиты от превышения давления.

Применение с API 526 PRV

SSV может использоваться совместно с предохранительными клапанами, выполненными по API 526.

При подборе необходимо учитывать:

• входной размер PRV;
• выходной размер;
• API-orifice;
• требуемую пропускную способность;
• класс давления;
• тип предохранительного клапана.

Система должна рассчитываться как единый узел защиты от превышения давления.

Применение с пилотными предохранительными клапанами

Safety Selector Valve совместим с пилотными предохранительными клапанами Anderson Greenwood.

Такое решение особенно востребовано:

• на высоких давлениях;
• в нефтегазовой промышленности;
• на нефтеперерабатывающих установках;
• в химической промышленности;
• на технологических аппаратах непрерывного действия.

Область применения

Anderson Greenwood SSV применяется в:

• нефтегазовой промышленности;
• нефтепереработке;
• нефтехимии;
• химической промышленности;
• энергетике;
• газопереработке;
• СПГ-проектах;
• морских и offshore-объектах;
• технологических установках непрерывного производства;
• сосудах и аппаратах под давлением;
• системах с резервными предохранительными клапанами.

Преимущества Anderson Greenwood SSV

• непрерывная защита системы от превышения давления;
• переключение между рабочим и резервным PRV;
• обслуживание клапана без остановки процесса;
• DN25–250;
• ANSI Class 150–2500;
• перепад давления менее 3 %;
• компактная конструкция;
• один технологический ввод вместо двух;
• уменьшение количества потенциальных мест утечки;
• материалы корпуса для различных сред;
• PTFE, PEEK и графитовые уплотнения;
• температура до +427 °C;
• криогенные исполнения до −253 °C;
• возможность применения с пружинными PRV;
• совместимость с пилотными PRV;
• возможность применения с разрывными мембранами;
• тандемное исполнение;
• визуальная индикация активного устройства;
• возможность безопасного стравливания давления;
• возможность блокировки положения.

SSV или два отдельных отсечных клапана

Использование двух отдельных отсечных клапанов требует специальной блокировки, исключающей одновременное закрытие обоих предохранительных устройств.

Кроме того, такая система:

• имеет больше соединений;
• занимает больше места;
• увеличивает количество потенциальных точек утечки;
• усложняет монтаж;
• может создавать повышенные потери давления.

Safety Selector Valve представляет собой специализированное заводское решение, разработанное непосредственно для резервированных систем защиты от избыточного давления.

SSV или трёхходовой шаровой кран

SSV не следует рассматривать как обычный трёхходовой шаровой кран.

Anderson Greenwood Safety Selector Valve специально разработан для подключения предохранительных устройств и минимизации потерь давления.

При использовании с правильно подобранным PRV потери давления на входе могут составлять менее 3 %.

Поэтому для критических систем защиты от избыточного давления SSV является технически специализированным решением.

Как подобрать Anderson Greenwood SSV

Для технического подбора необходимо предоставить:

• тип предохранительного устройства;
• производитель и модель PRV;
• DN входа;
• DN выхода;
• API-orifice;
• давление настройки;
• рабочее давление;
• расчетное давление;
• рабочую среду;
• молекулярную массу среды;
• рабочую температуру;
• расчетную температуру;
• требуемый ANSI Class;
• материал корпуса;
• требования к присоединению;
• необходимость тандемной системы;
• количество оборудования.

Если SSV подбирается для существующего предохранительного клапана, желательно предоставить заводскую табличку или полный код модели PRV.

Купить Anderson Greenwood Safety Selector Valve

АО «ИРИМЭКС» осуществляет технический подбор и поставку переключающих клапанов Anderson Greenwood Safety Selector Valve SSV DN25–250 ANSI Class 150–2500 для систем защиты технологического оборудования от избыточного давления.

Возможен подбор оборудования:

• для пружинных предохранительных клапанов;
• для пилотных PRV;
• для разрывных мембран;
• в углеродистой стали;
• в нержавеющей стали;
• из Duplex и специальных сплавов;
• с PTFE, PEEK или графитовыми уплотнениями;
• в стандартном и тандемном исполнении.

Для подготовки технического и коммерческого предложения направьте параметры защищаемого оборудования, рабочей среды и установленных предохранительных клапанов.

Для получения цены и предложения на Anderson Greenwood Safety Selector Valve направьте заявку в АО «ИРИМЭКС».

Предохранительные клапаны переключатели

Предохранительные клапаны переключатели инструкция
