Специализированные предохранительные клапаны и устройства Anderson Greenwood

Anderson Greenwood предлагает специализированные решения для защиты резервуаров, технологического оборудования и систем хранения сжиженных газов в тех случаях, когда стандартного предохранительного клапана недостаточно.

Оборудование применяется в нефтегазовой, нефтехимической, химической, энергетической и криогенной промышленности, а также на объектах хранения и транспортировки LNG, LPG и других сжиженных газов.

В линейку специализированного оборудования Anderson Greenwood входят:

• ITV — Internal Tank Valve;
• RCRV — Reserve Capacity Relief Valve;
• SSV — Safety Selector Valve;
• BlockBody Safety Valves;
• Type 95 — пилотный предохранительный клапан для низкого и среднего давления.

Каждое решение предназначено для своей специализированной задачи: аварийного отсечения продукта, дополнительного аварийного сброса, переключения между рабочим и резервным предохранительными клапанами либо защиты сложных технологических процессов.

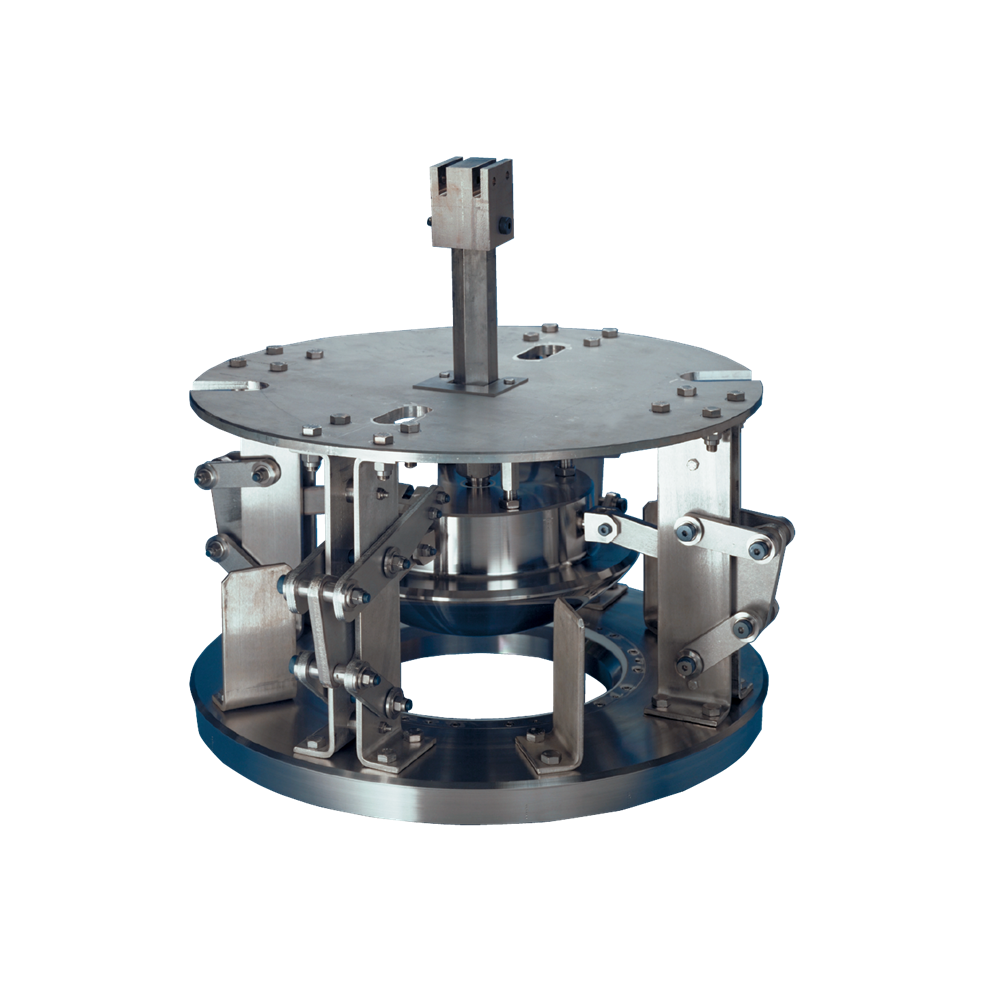

Anderson Greenwood ITV — Internal Tank Valve

Anderson Greenwood ITV — внутренний отказобезопасный запорный клапан для резервуаров хранения криогенных и сжиженных продуктов.

Клапан устанавливается внутри резервуара и используется для нижнего или бокового отбора продукта.

Основной принцип безопасности ITV заключается в том, что при отсутствии управляющего усилия клапан автоматически переходит в закрытое положение.

Конструкция разработана специально для криогенных резервуаров и обеспечивает безопасное отсечение продукта в случае отказа привода или системы управления.

Основные особенности ITV

• отказобезопасное закрытие;
• исполнение для нижнего и бокового отбора продукта;
• применение при криогенных температурах;
• конструкции pivot type и plug type;
• встроенный клапан выравнивания давления;
• возможность ручного управления при отказе основной системы;
• антивихревые элементы для предотвращения газификации продукта при отборе;
• возможность дистанционного управления;
• исполнения для крупных резервуаров хранения.

Размеры Anderson Greenwood ITV

Bottom Pivot ITV: DN100–450
Bottom Plug ITV: DN150, DN300, DN600 и DN750
Side Pivot ITV: DN300–450

Температура

Криогенное исполнение — до −196 °C и ниже, в зависимости от конструкции и рабочей среды.

Рабочие среды

ITV применяется для хранения и отбора:

• LNG / СПГ;
• LPG / СНГ;
• этилена;
• аммиака;
• жидкого кислорода LOX;
• жидкого азота LIN;
• других криогенных продуктов.

Anderson Greenwood RCRV — Reserve Capacity Relief Valve

Anderson Greenwood RCRV — предохранительный клапан резервной пропускной способности, предназначенный для аварийной защиты крупных резервуаров низкого давления.

RCRV используется в ситуациях, когда при нештатном событии может образоваться очень большой объем паровой фазы и стандартных предохранительных устройств становится недостаточно.

Клапан обеспечивает практически мгновенное открытие и очень большую дополнительную пропускную способность.

Типичные аварийные ситуации

RCRV может применяться для защиты при:

• переполнении резервуара;
• отказе технологического оборудования;
• неправильной загрузке;
• быстром испарении продукта;
• rollover в резервуарах LNG;
• других аварийных ситуациях с быстрым ростом давления.

Основные характеристики RCRV

Размеры: DN600 и DN900 / 24″ и 36″

Давление настройки DN600 / 24″:
103–345 мбар изб.

Давление настройки DN900 / 36″:
103–207 мбар изб.

Клапан полностью открывается при достижении давления настройки и обеспечивает чрезвычайно большую пропускную способность без необходимости значительного дополнительного превышения давления.

RCRV применяется прежде всего на крупных резервуарах хранения LNG и LPG.

Anderson Greenwood SSV — Safety Selector Valve

Anderson Greenwood SSV — переключающий клапан для систем с рабочим и резервным предохранительными устройствами.

SSV позволяет безопасно переключать поток с одного предохранительного клапана на другой, не оставляя защищаемое оборудование без защиты от превышения давления.

Это позволяет проводить техническое обслуживание или замену одного предохранительного клапана без остановки технологического процесса.

Основные преимущества SSV

• переключение между рабочим и резервным предохранительными клапанами;
• непрерывная защита технологического оборудования;
• возможность обслуживания клапана без остановки процесса;
• высокая пропускная способность;
• падение давления на входе активного PRV менее 3%;
• изоляция резервного предохранительного клапана;
• сброс давления из изолированного участка перед демонтажем;
• четкая индикация активного клапана;
• возможность блокировки положения;
• тандемное исполнение для систем со сбросом в закрытый коллектор.

SSV может применяться в системах, проектируемых в соответствии с требованиями ASME Section VIII UG-135, AD 2000 и, при соблюдении соответствующих условий, ASME Section I.

Anderson Greenwood BlockBody Safety Valves

BlockBody Safety Valves — специализированные предохранительные клапанные системы с кованым блочным корпусом.

Концепция BlockBody предназначена для сложных применений, где обычные конструктивные решения могут быть ограничены давлением, размерами оборудования, материалами или требованиями к надежности.

Использование единого кованого корпуса позволяет повысить конструкционную целостность системы и уменьшить количество соединений.

Преимущества BlockBody

• высокая прочность корпуса;
• уменьшение количества потенциальных мест утечки;
• применение при высоких давлениях;
• возможность использования специальных материалов;
• различные варианты присоединений;
• повышение надежности оборудования;
• компактное решение для сложных технологических установок.

BlockBody может использоваться как экономичная альтернатива установке нескольких отдельных предохранительных клапанов в специализированных высоконагруженных системах.

Anderson Greenwood Type 95

Anderson Greenwood Type 95 — полностью модулирующий пилотный предохранительный клапан для низкого и среднего давления.

Он предназначен прежде всего для газовых систем, включая процессы с химически агрессивными рабочими средами.

Type 95 сочетает пилотное управление, мягкое седло и конструкцию из коррозионностойких материалов.

Основные характеристики Anderson Greenwood Type 95

Тип: пилотный предохранительный клапан модулирующего действия
Материал корпуса: нержавеющая сталь
Диапазон давления настройки: приблизительно 0,345–10,34 бар изб.
Температурный диапазон: приблизительно −107…+204 °C в зависимости от исполнения
Седло: FFKM
Уплотнения: PTFE или специальные материалы в зависимости от исполнения
Рабочая среда: преимущественно газообразные среды.

Особенности Type 95

• полностью модулирующее действие;
• точное поддержание давления;
• уменьшение потерь продукта;
• высокая химическая стойкость;
• применение с агрессивными газами;
• широкий температурный диапазон;
• конструкция из нержавеющей стали;
• мягкое герметичное седло.

Как выбрать специализированное решение Anderson Greenwood

Выбор оборудования зависит прежде всего от задачи, которую необходимо решить.

ITV применяется, когда требуется безопасное внутреннее отсечение продукта в криогенном резервуаре.

RCRV применяется для обеспечения чрезвычайно большой дополнительной аварийной пропускной способности резервуара.

SSV используется для безопасного переключения между рабочим и резервным предохранительными клапанами без прекращения защиты оборудования.

BlockBody применяется в сложных системах высокого давления, где необходимы повышенная конструкционная прочность, специальные материалы или компактное решение.

Type 95 предназначен для модулирующей защиты газовых систем низкого и среднего давления, в том числе при работе с агрессивными средами.

Области применения

Специализированные клапаны и устройства Anderson Greenwood применяются на:

• LNG-терминалах;
• резервуарах СПГ;
• резервуарах СНГ;
• криогенных хранилищах;
• нефтегазовых объектах;
• нефтехимических предприятиях;
• химических производствах;
• морских терминалах;
• газовозах;
• энергетических установках;
• технологических системах высокого давления;
• объектах, где необходимо резервирование предохранительных клапанов.

Преимущества специализированных решений Anderson Greenwood

• решения для нестандартных и тяжелых условий эксплуатации;
• оборудование для криогенных температур;
• высокая пропускная способность;
• возможность резервирования предохранительных устройств;
• решения для LNG и LPG;
• работа с агрессивными средами;
• специальные конструкционные материалы;
• решения для высокого и низкого давления;
• повышение безопасности технологического оборудования;
• возможность подбора оборудования под конкретный проект.

Как заказать Anderson Greenwood

Для технического подбора специализированного оборудования необходимо предоставить:

• тип рабочей среды;
• рабочее и расчетное давление;
• давление настройки;
• рабочую и расчетную температуру;
• требуемую пропускную способность;
• тип и объем резервуара;
• DN и тип присоединения;
• материалы;
• сведения о существующих предохранительных устройствах;
• применяемые нормативные требования;
• условия установки и эксплуатации.

Для замены существующего оборудования рекомендуется предоставить модель, серийный номер, фотографию заводской таблички и имеющуюся техническую документацию.

Купить специализированные клапаны Anderson Greenwood

АО «ИРИМЭКС» осуществляет технический подбор и поставку специализированных клапанов и защитных устройств Anderson Greenwood для нефтегазовой, нефтехимической, химической, энергетической и криогенной промышленности.

Специалисты АО «ИРИМЭКС» помогут определить необходимое исполнение ITV, RCRV, SSV, BlockBody или Type 95 с учетом рабочих параметров оборудования и требований проекта.

Для получения технического и коммерческого предложения направьте исходные данные на оборудование в АО «ИРИМЭКС».

Для получения цены и подбора специализированного оборудования Anderson Greenwood направьте заявку в АО «ИРИМЭКС».
