Материал корпуса: латунь
Материал уплотнения: PTFE (тефлон)
серия 238, 210 – клапаны общепромышленного применения
серия 238C_V - корпус нерж/сталь
серия 220 – для пара +177°С и горячей воды +98°С
серия 222LT – для криогенных сред -196°С
серия 223 – для высокого давления до 100 бар
серия 215 – для газа и вакуума 10-6 mbar

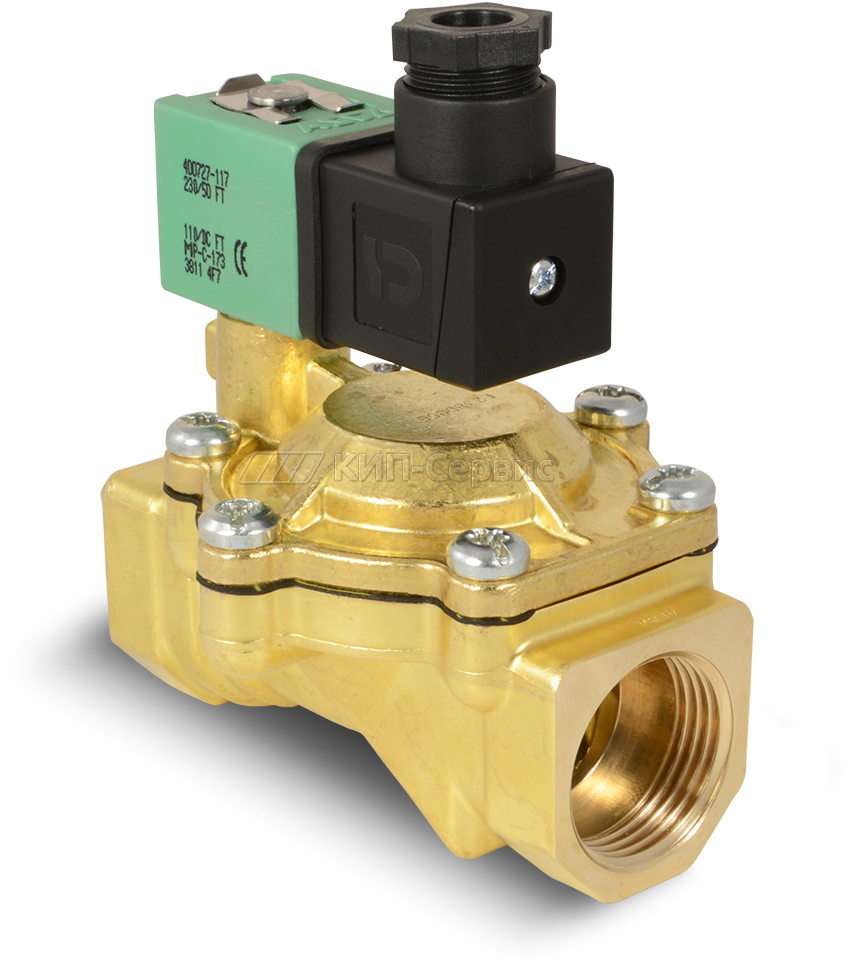

Описание клапана ASCO серии 238 НЗ (с мембраной принудительного подъёма)
Описание клапана ASCO серии 238 НЗ (с плавающей мембраной)
Описание клапана ASCO серии 238 НЗ, НО
Описание клапана ASCO серии 238 НЗ
Описание клапана ASCO серии 238 НО (с плавающей мембраной)
Описание клапана ASCO серии 238 НЗ (с плавающей мембраной)
Описание клапана ASCO серии 238 НЗ, НО
Описание клапана ASCO серии 238 НЗ
Описание клапана ASCO серии 238 НО (с плавающей мембраной)
Общие характеристики | Непрямого действия, мембранный тип, длительный срок службы |
Размеры присоединения | 3/8”, 1/2”, 3/4”, 1”, 1¼”, 1½”, 2” |
Тип присоединения | Внутренняя резьба |
Условный проход, DN | 12,5мм, 15мм, 20мм, 25мм, 32мм, 45мм |
Рабочая температура | От -20°С до +85°С |
Рабочее давление, PN | 0-16 бар, в зависимости от DN |
Рабочая среда | Воздух, инертные газы, вода, масло, жидкости |
Уплотнение диска | N(NBR), V(FPM), E(EPDM) |
Напряжение питания | 24-48V DC, 24-48-115-230V/50Hz |
для клапанов серии 210 для клапанов серии 238
Артикул | A | B | C | D | E | |
SCE210C093 | 70 | 97 | 89 | 80 | 29 | Рис.1 |
SCE210C094 | 70 | 97 | 89 | 80 | 29 | Рис.1 |
SCE210D095 | 70 | 97 | 89 | 80 | 29 | Рис.1 |
SCE210B154 | 95 | 129 | 104,5 | 112 | 41,5 | Рис.1 |
SCE210B155 | 95 | 143 | 104,5 | 112 | 41,5 | Рис.1 |
SCE210B156 | 111 | 153 | 112,5 | 125 | 49,5 | Рис.1 |
SCE210С033 | 70 | 108 | 89 | 98 | 29 | Рис.1 |
SCE210С034 | 70 | 108 | 89 | 98 | 29 | Рис.1 |
SCE210С035 | 70 | 117 | 89 | 102 | 29 | Рис.1 |
SCE210D001 | 70 | 103 | 75 | 72 | 29 | Рис.2 |
SCE210D002 | 70 | 103 | 75 | 72 | 29 | Рис.2 |
SCE210D009 | 70 | 109 | 75 | 76 | 29 | Рис.2 |
SCE210D004 | 80 | 111 | 109 | 174 | 100 | Рис.3 |
SCE210D022 | 80 | 111 | 109 | 174 | 100 | Рис.3 |
SCE210-100 | 75 | 129 | 116 | 203 | 120 | Рис.3 |
По вопросам технического подбора электромагнитных клапанов ASCO просим Вас обращаться в офис компании АО «ИРИМЭКС»: по телефону +7(495) 783-60-73 (многокан.), +7(495) 783-60-74 (многокан.) или электронной почте info@irimex.ru.
