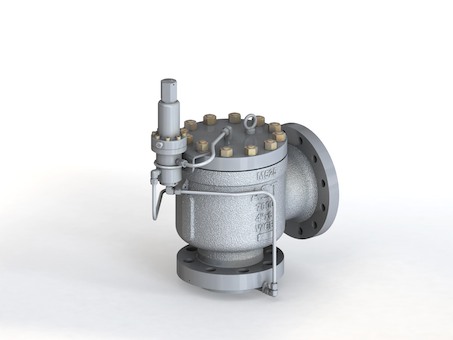

Предохранительные клапаны с пилотным управлением SVP-7200

AST типа SVP-7200 - это высокопроизводительные предохранительные клапаны с пилотным управлением и полным соплом, разработанные для обеспечения надежной и высококачественной защиты от избыточного давления для воздуха, газа, пара, пара, жидкости и двухфазных систем.

Доступны управляющие и двухпозиционные пилоты. Благодаря минимальному потоку через пилот, гарантированному непроточной конструкцией, предохранительные клапаны AST с пилотным управлением подходят для криогенных условий эксплуатации.
Для увеличения пропускной способности доступны полнопроходные предохранительные клапаны с пилотным управлением.
Для предохранительных клапанов с пилотным управлением типа SVP-7200 доступен широкий спектр аксессуаров и экзотических материалов.
Доступны мягкие седла или седла металл-металл с превосходными характеристиками герметичности.
Доступны индивидуальные решения со специальными соединениями в соответствии со спецификацией лицензиара и приложения для высокого давления, превышающие пределы API 526.

Основные особенности
Фланцевые, выталкивающие и регулирующие предохранительные клапаны с пилотным управлением с полным соплом (ASME, раздел VIII).
Среда: газ, пар и жидкость.
Отверстия: от «Д» до «Т»; доступны промежуточные отверстия (K2, P2, Q2, R2) и полнопроходные.
Диапазон настройки давления: от 1 до 425 бар. Противодавление: до 80%.
Диапазон температур: от –252 ° C до 288 ° C (доступна специальная конструкция для высоких температур).
Материалы: углеродистая сталь, легированная сталь, хастеллой, монель и другие материалы по запросу.
Опции: металлическое или мягкое седло, соединение для полевых испытаний, предохранитель обратного потока, фильтр питания пилота, соединение дистанционного измерения давления, ручной разгрузчик, контрольный затвор, рычаг подъема пилота.

Размеры / классы давления
Размер входа и выхода: от NPS 1 до NPS 8 и от NPS 2 до NPS 12. Доступен двойной выход.
Рейтинг: до ASME 2500. Доступно специальное решение до API 6A 15000 psi.

Коды проектирования и стандарты продукции
EN ISO 4126-4, EN 764-7, EN 12516, EN 1092, API 520, API 521, API 526, API 527, ASME B16.34, ASME B16.5, ASME Sect.VIII.

Техническое описание

Каталог предохранительных клапанов с пилотным управлением SVP-7200
